DIY半导体制冷冰箱制作全过程(攻略)

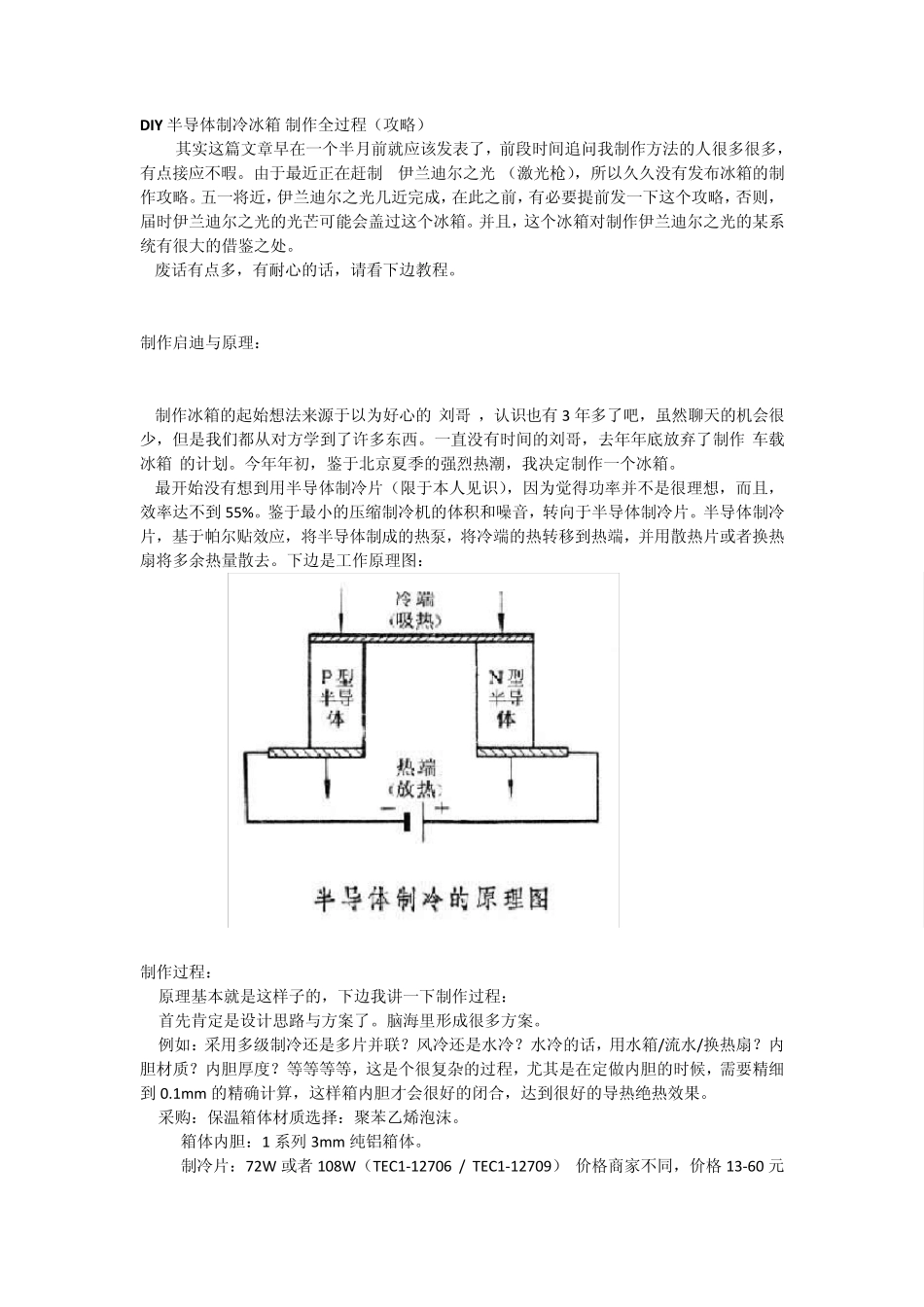

DIY 半导体制冷冰箱 制作全过程（攻略） 其实这篇文章早在一个半月前就应该发表了，前段时间追问我制作方法的人很多很多，有点接应不暇。由于最近正在赶制 “伊兰迪尔之光”（激光枪），所以久久没有发布冰箱的制作攻略。五一将近，伊兰迪尔之光几近完成，在此之前，有必要提前发一下这个攻略，否则，届时伊兰迪尔之光的光芒可能会盖过这个冰箱。并且，这个冰箱对制作伊兰迪尔之光的某系统有很大的借鉴之处。 废话有点多，有耐心的话，请看下边教程。 制作启迪与原理： 制作冰箱的起始想法来源于以为好心的“刘哥”，认识也有3 年多了吧，虽然聊天的机会很少，但是我们都从对方学到了许多东西。一直没有时间的刘哥，去年年底放弃了制作“车载冰箱”的计划。今年年初，鉴于北京夏季的强烈热潮，我决定制作一个冰箱。 最开始没有想到用半导体制冷片（限于本人见识），因为觉得功率并不是很理想，而且，效率达不到 55%。鉴于最小的压缩制冷机的体积和噪音，转向于半导体制冷片。半导体制冷片，基于帕尔贴效应，将半导体制成的热泵，将冷端的热转移到热端，并用散热片或者换热扇将多余热量散去。下边是工作原理图： 制作过程： 原理基本就是这样子的，下边我讲一下制作过程： 首先肯定是设计思路与方案了。脑海里形成很多方案。 例如：采用多级制冷还是多片并联？风冷还是水冷？水冷的话，用水箱/流水/换热扇？内胆材质？内胆厚度？等等等等，这是个很复杂的过程，尤其是在定做内胆的时候，需要精细到 0.1mm的精确计算，这样箱内胆才会很好的闭合，达到很好的导热绝热效果。 采购：保温箱体材质选择：聚苯乙烯泡沫。 箱体内胆：1 系列 3mm 纯铝箱体。 制冷片：72W 或者 108W（TEC1-12706 / TEC1-12709） 价格商家不同，价格 13-60 元不等。 换热系统：风冷 / 水冷。 温度指示：电子温度计。 内反射膜：铝箔胶带。 蒙皮：防水贴纸。 电源：12V 开关电源，电源的功率很重要，因为半导体制冷片耗电量巨大，一般 200W以下的电源很难满足，个人建议收购一个二手计算机电源。 最初方案是用风冷，仅处于试验时期，因为强制风冷效果很显著。半导体制冷片又称“温差片”，散热越好，制冷越好，跟功率没有太大关系，反而功率大了，难以散热，制冷效果反而变差。风冷优点是：换热快，结构简单，低碳；缺点也比较显著：制冷停止后，生热效率也比较高，因为相当于箱内外间接联通。 水冷虽然比较费电，制作相当的复杂精细，耗...
