DIY组装无人机电机+电调+电池+桨叶搭配技巧

DIY组装无人机电机+电调+电池+桨叶搭配技巧_第1页
1/15
DIY组装无人机电机+电调+电池+桨叶搭配技巧_第2页
2/15
DIY组装无人机电机+电调+电池+桨叶搭配技巧_第3页
3/15

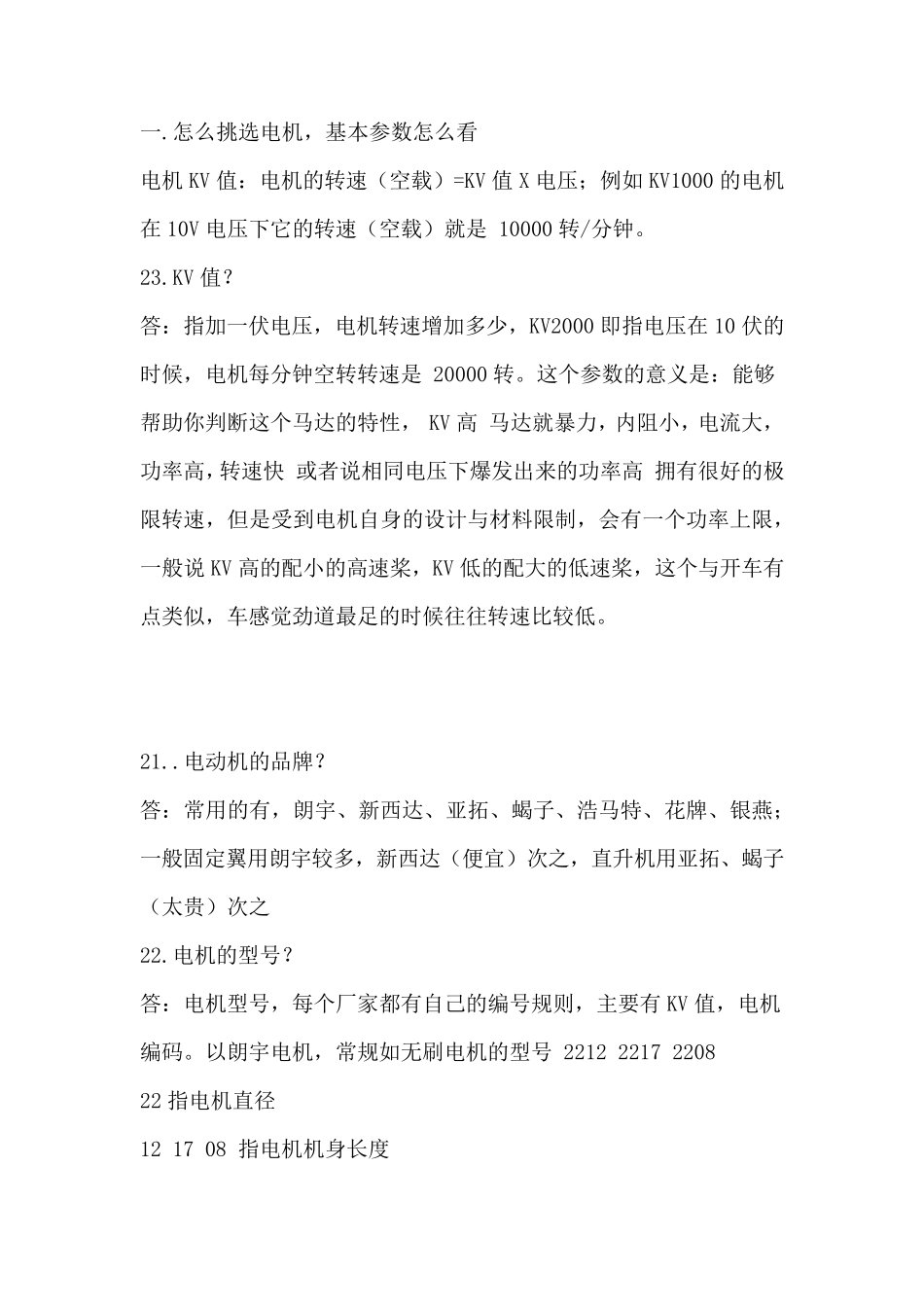

一.怎么挑选电机,基本参数怎么看 电机KV 值:电机的转速(空载)=KV 值X 电压;例如KV1000 的电机在10V 电压下它的转速(空载)就是 10000 转/分钟。 23.KV 值? 答:指加一伏电压,电机转速增加多少,KV2000 即指电压在10 伏的时候,电机每分钟空转转速是 20000 转。这个参数的意义是:能够帮助你判断这个马达的特性, KV 高 马达就暴力,内阻小,电流大,功率高,转速快 或者说相同电压下爆发出来的功率高 拥有很好的极限转速,但是受到电机自身的设计与材料限制,会有一个功率上限,一般说KV 高的配小的高速桨,KV 低的配大的低速桨,这个与开车有点类似,车感觉劲道最足的时候往往转速比较低。 21..电动机的品牌? 答:常用的有,朗宇、新西达、亚拓、蝎子、浩马特、花牌、银燕;一般固定翼用朗宇较多,新西达(便宜)次之,直升机用亚拓、蝎子(太贵)次之 22.电机的型号? 答:电机型号,每个厂家都有自己的编号规则,主要有KV 值,电机编码。以朗宇电机,常规如无 刷 电机的型号 2212 2217 2208 22 指电机直径 12 17 08 指电机机身长 度 体积 2216 2212 2216 动力就强于2212,具体数值可参考朗宇官方数据 2212 表示线圈外径22 毫米,长度12 毫米 二.关于航模中电机+电池+桨的动力选择 针对电机+电池+桨的推力综合如下: 1.2208 36g/27.8×23mm,2212 48g/27.8x27mm,重量只相差 8g; 2.同一系列的电机,高 KV+电池/桨的推力 》 低 KV+电池/桨的推力 3.不同系列电机,2208 高 KV+2S+桨1 ~=~ 2212 低 KV+3s+桨2; 此时,因 3S 电池重于2S,导致 2212 方案重量大于2208 方案; 4.电池的重量 2S 与 3S 的相差极大(使用某型号做参考) 1) 2S 20C 850mAh 45g 2) 3s 20C 1300mAh 111g 3) 3s 20C 2200mAh 175g 4) 3s 20C 2800mAh 206g 5) 2s 20C 1300mAh 85g (几乎是 850mAh 的一倍重量) 6)2s 20C 1800mAh 128g 5.飘飘机通常的机身空重在 200g 以内,单上翼 300g 以内(不含电机、电池,TDF6 接收机5g 左右、舵机9g*4=36g,电调 20g 以内) 6.航模来说,推比和翼载很重要。推比高,有动力的时候好飞,但同时对电池的要求大;翼载越小,飞机的滞空性越好,而飞机做好之后,机翼的面积已经确定,因此为滞空性好,空机之外的负载越小越好。 综合以上重量的分析,电机+电池+桨的选型方案如下: 1.机翼面积大,机身空重小...
