DJCS05裂缝测深仪(说明书)

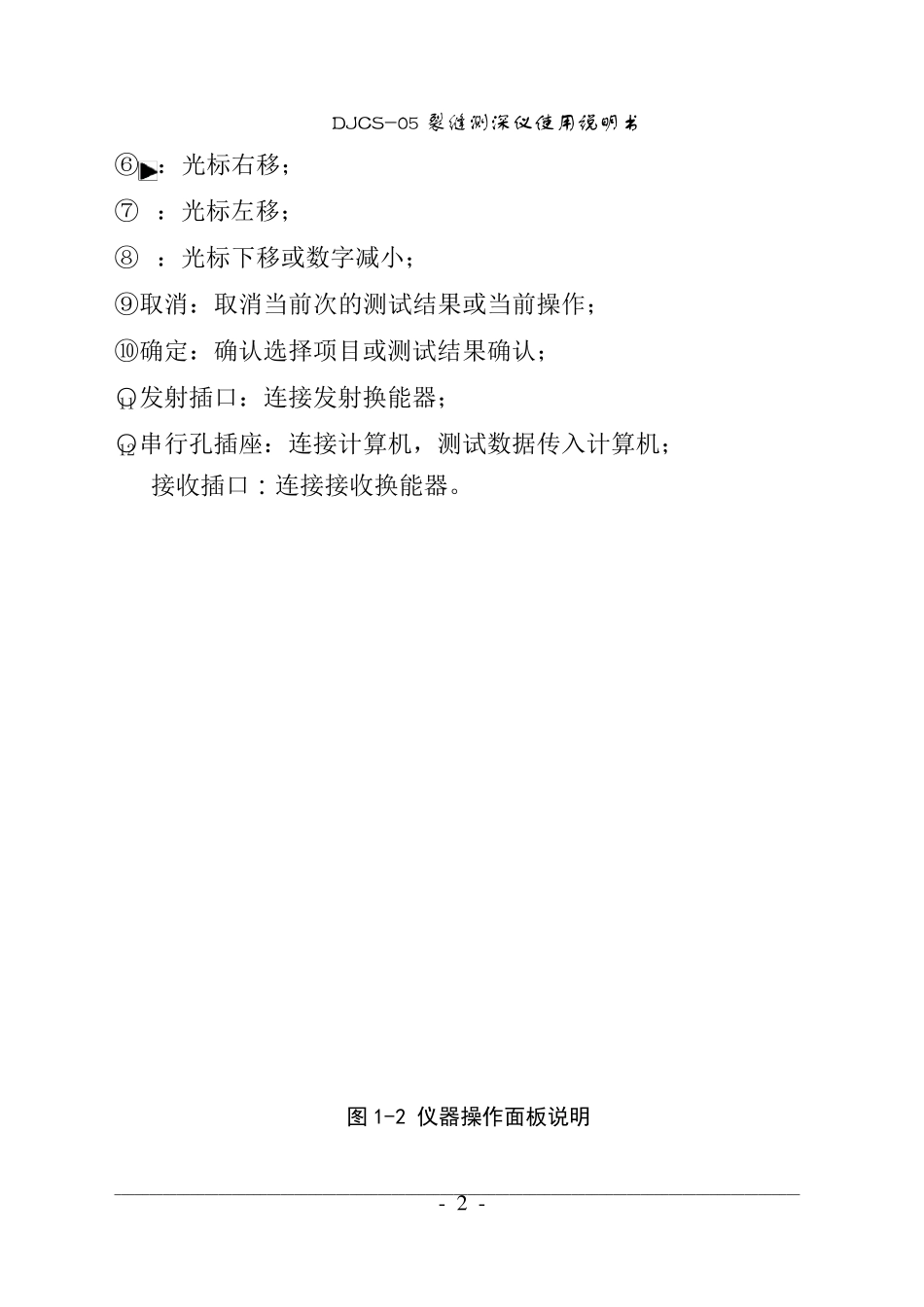

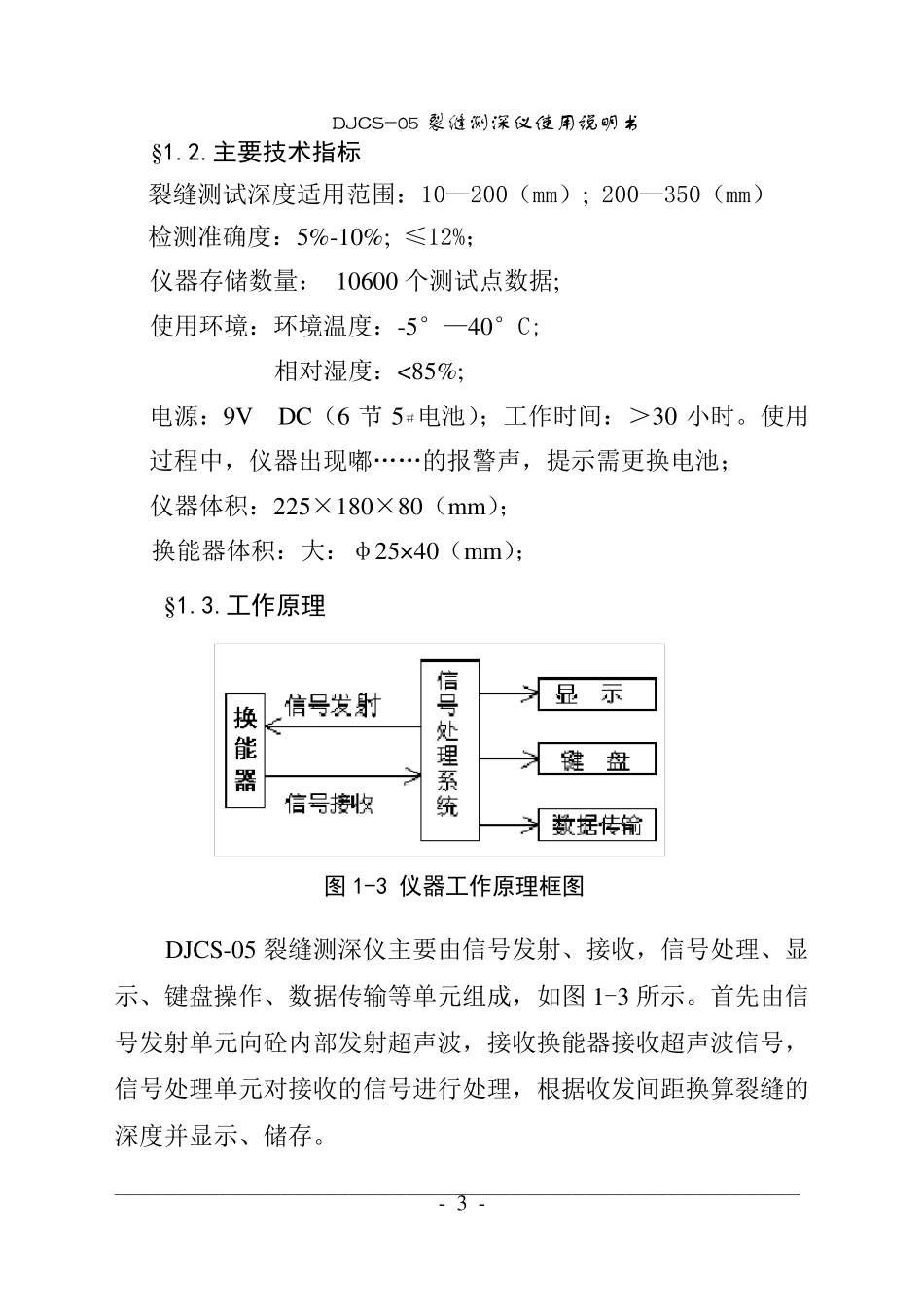

DJCS-05 裂缝测深仪使用说明书 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ - 1 - § 1.概述 感谢您使用DJCS-05 裂缝测深仪。 DJCS-05 裂缝测深仪主要用于混凝土裂缝的单点测深。 § 1.1.仪器组成和主机面板、键盘说明 ·仪器组成：如图 1 —1 所示，仪器的基本组成由主机、换能器和信号电缆组成。 图 1-1 仪器基本组成及外观 ·主机面板及键盘说明见图 1-2： ①显示屏：显示参数设置、测试状态、测试结果、选项等内容； ②开/关：打开或关闭仪器电源； ③测试：进入测试状态； ④ ：光标上移或数字增加； ⑤选项：进入功能菜单； DJCS-05 裂缝测深仪使用说明书 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ - 2 - ⑥ ：光标右移； ⑦ ：光标左移； ⑧ ：光标下移或数字减小； ⑨取消：取消当前次的测试结果或当前操作； ⑩确定：确认选择项目或测试结果确认； ○11 发射插口：连接发射换能器； ○12 串行孔插座：连接计算机，测试数据传入计算机； 接收插口： 连接接收换能器。 图1-2 仪器操作面板说明 DJCS-05 裂缝测深仪使用说明书 ___________________________________________________________________________________________________ - 3 - §1.2.主要技术指标 裂缝测试深度适用范围：10—200（mm）; 200—350（mm） 检测准确度：5%-10%; ≤12%； 仪器存储数量： 10600 个测试点数据; 使用环境：环境温度：-5°—40°C; 相对湿度：<85%; 电源：9V DC（6 节 5＃电池）；工作时间：＞30 小时。使用过程中，仪器出现嘟……的报警声，提示需更换电池； 仪器体积：225×180×80（mm）； 换能器体积：大：φ25×40（mm）； §1.3.工作原理 图 1-3 仪器工作原理框图 DJCS-05 裂缝测深仪主要由信号发射、接收，信号处...
