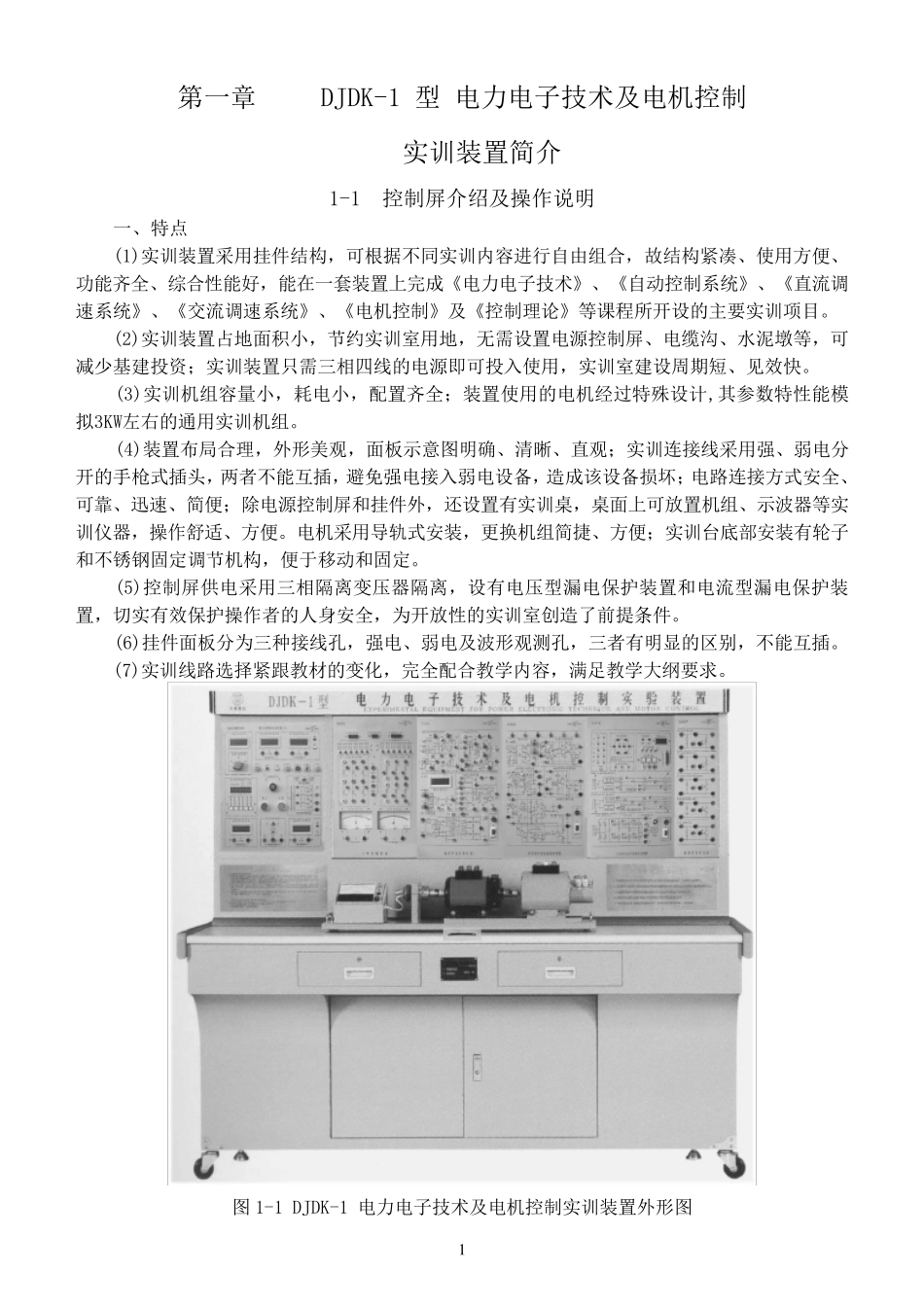

1 第一章 DJDK-1 型 电力电子技术及电机控制 实训装置简介 1-1 控制屏介绍及操作说明 一、特点 (1)实训装置采用挂件结构，可根据不同实训内容进行自由组合，故结构紧凑、使用方便、功能齐全、综合性能好，能在一套装置上完成《电力电子技术》、《自动控制系统》、《直流调速系统》、《交流调速系统》、《电机控制》及《控制理论》等课程所开设的主要实训项目。 (2)实训装置占地面积小，节约实训室用地，无需设置电源控制屏、电缆沟、水泥墩等，可减少基建投资；实训装置只需三相四线的电源即可投入使用，实训室建设周期短、见效快。 (3)实训机组容量小，耗电小，配置齐全；装置使用的电机经过特殊设计,其参数特性能模拟3KW左右的通用实训机组。 (4)装置布局合理，外形美观，面板示意图明确、清晰、直观；实训连接线采用强、弱电分开的手枪 式 插 头 ，两 者 不能互 插 ，避 免 强电接入弱电设备 ，造 成该 设备 损 坏 ；电路 连接方式 安 全、可靠 、迅 速、简便；除 电源控制屏和 挂件外，还 设置有 实训桌 ，桌 面上可放 置机组、示波 器 等实训仪 器 ，操作舒 适 、方便。电机采用导 轨 式 安 装，更 换 机组简捷 、方便；实训台 底 部 安 装有 轮 子和 不锈 钢 固 定 调节机构，便于 移 动和 固 定 。 (5)控制屏供 电采用三相隔 离 变 压 器 隔 离 ，设有 电压 型漏 电保 护 装置和 电流型漏 电保 护 装置，切 实有 效保 护 操作者 的人 身 安 全，为 开放 性的实训室创 造 了 前 提 条 件。 (6)挂件面板分为 三种 接线孔 ，强电、弱电及波 形观测 孔 ，三者 有 明显 的区 别 ，不能互 插 。 (7)实训线路 选 择 紧跟 教 材 的变 化 ，完全配合教 学 内容，满 足 教 学 大 纲 要求 。 图1-1 DJDK-1 电力电子技术及电机控制实训装置外形图 2 二、技术参数 (1)输入电压 三相四线制 380V±10% 50±1Hz (2)工作环境 环境温度范围为-5～40℃，相对湿度≤75%，海拔≤1000m (3)装置容量：≤1.5kVA (4)电机输出功率:≤200W (5)外形尺寸：长×宽×高=1870 ㎜×730 ㎜×1600 ㎜ 1-2 DJK01 电源控制屏 电源控制屏主要为实训提供各种电源，如三相交流电源、直流励磁电源等；同时为实训提供所需的仪表，如直流电压、电流表，交流电压、电流表。屏上还设有定时器兼报警记录仪，供教师考核学生...
