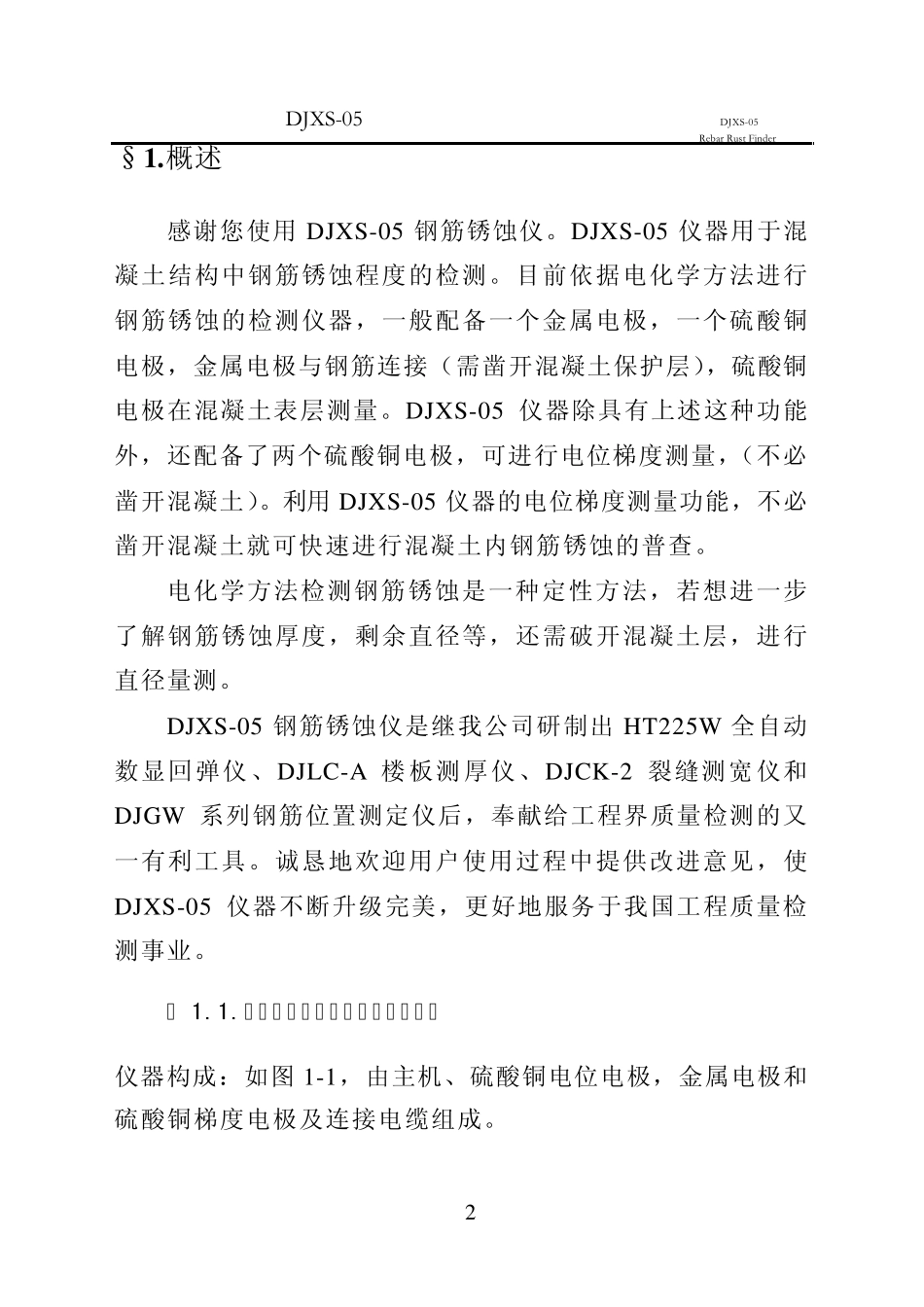

DJXS-05 钢筋锈蚀仪使用说明书 DJXS-05 Rebar Ru st Finder 1 DJXS-05 钢筋锈蚀仪 使用说明书 北京大地华龙科技有限责任公司 DJXS-05 钢筋锈蚀仪使用说明书 DJXS-05 Rebar Ru st Finder 2 §1 .概述 感谢您使用 DJXS-05 钢筋锈蚀仪。DJXS-05 仪器用于混凝土结构中钢筋锈蚀程度的检测。目前依据电化学方法进行钢筋锈蚀的检测仪器，一般配备一个金属电极，一个硫酸铜电极，金属电极与钢筋连接（需凿开混凝土保护层），硫酸铜电极在混凝土表层测量。DJXS-05 仪器除具有上述这种功能外，还配备了两个硫酸铜电极，可进行电位梯度测量，（不必凿开混凝土）。利用 DJXS-05 仪器的电位梯度测量功能，不必凿开混凝土就可快速进行混凝土内钢筋锈蚀的普查。 电化学方法检测钢筋锈蚀是一种定性方法，若想进一步了解钢筋锈蚀厚度，剩余直径等，还需破开混凝土层，进行直径量测。 DJXS-05 钢筋锈蚀仪是继我公司研制出 HT225W 全自动数显回弹仪、DJLC-A 楼板测厚仪、DJCK-2 裂缝测宽仪和DJGW 系列钢筋位置测定仪后，奉献给工程界质量检测的又一有利工具。诚恳地欢迎用户使用过程中提供改进意见，使DJXS-05 仪器不断升级完美，更好地服务于我国工程质量检测事业。 § 1.1.仪器组成和主机面板、键盘说明 仪器构成：如图 1-1，由主机、硫酸铜电位电极，金属电极和硫酸铜梯度电极及连接电缆组成。 DJXS-05 钢筋锈蚀仪使用说明书 DJXS-05 Rebar Ru st Finder 3 图 1-1 仪器组成 主机面板和键盘说明：见图1-2。 图 1-2 仪器面板、键盘说明 ①显示屏：显示测试结果，测试条件，选项等内容； ②开/关：打开或关闭仪器； ③测试：进入测试状态； DJXS-05 钢筋锈蚀仪使用说明书 DJXS-05 Rebar Ru st Finder 4 ④：光标左移； ⑤：光标上移或数字增加； ⑥选项：进入主菜单，选择参数项； ⑦：光标右移； ⑧：光标下移或数字减小； ⑨取消：取消当前次的操作； ⑩确定：确认选择项目或测试结果确认； ○11 孔插座：连接计算机，测试数据传入计算机； ○12 接负电极（金属电极）插孔（黑色）； ○13 接正电极（硫酸铜电极）插孔（红色）。 § 1.2.主要技术指标 1. 测量电位：±999mv。 2. 测量精度：±1mv。 3. 数据存储：228000 个测量数据。 4. 测量面积：点距 5cm，面积 91.2m2； 点距 10cm，面积 364.8m2。 5. 点距设置：1—55cm 可选。 6. 使用环境：环境温度：0...
