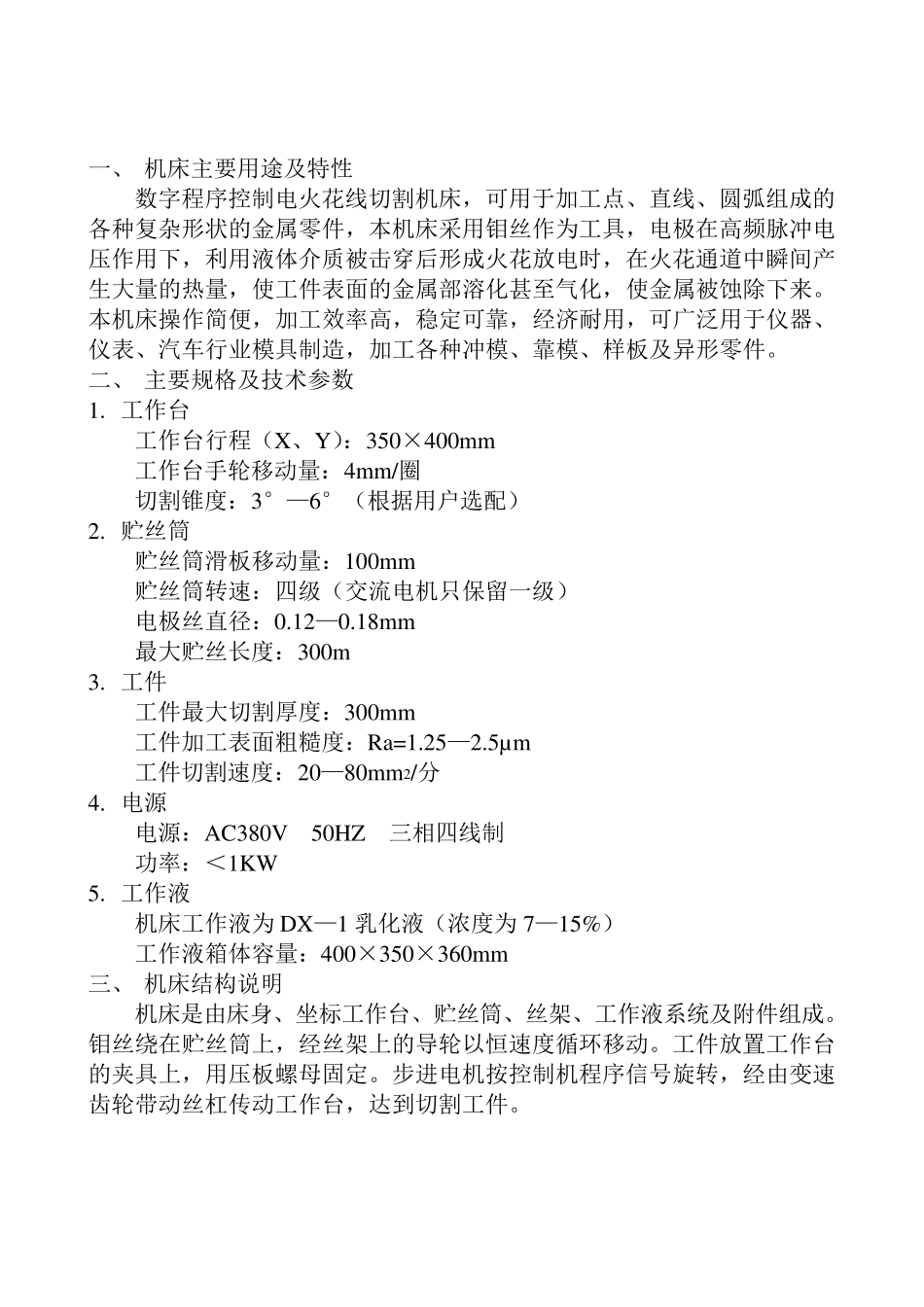

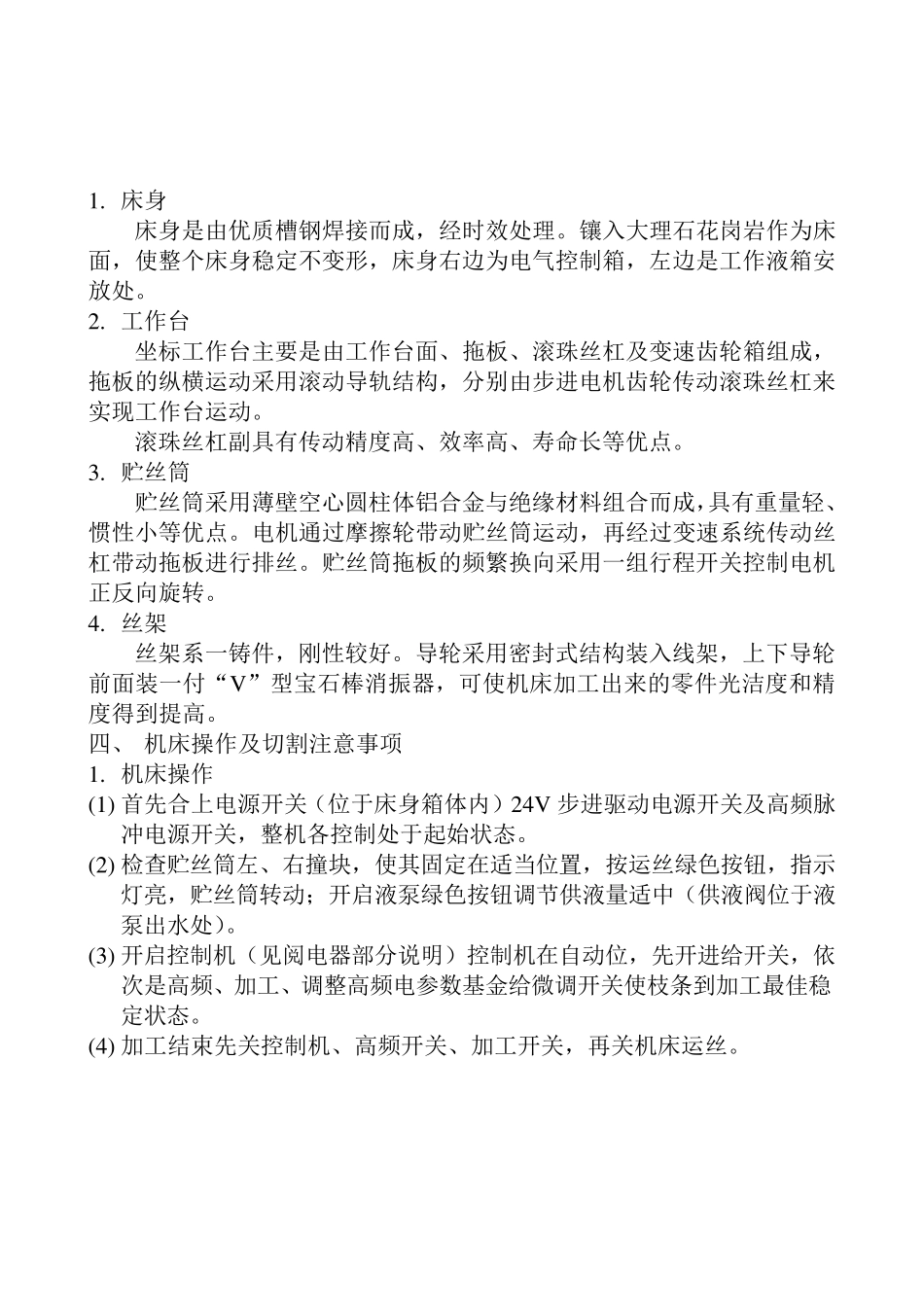

D K 7735 型数控线切割机床 使用说明书 （机床部分） 淄博市淄川恒力电加工机床厂 一 、 机 床 主 要 用 途 及 特 性 数 字 程 序 控 制 电 火 花 线 切 割 机 床 ， 可 用 于 加 工 点 、 直 线 、 圆 弧 组 成 的各 种 复 杂 形 状 的 金 属 零 件 ， 本 机 床 采 用 钼 丝 作 为 工 具 ， 电 极 在 高 频 脉 冲 电压 作 用 下 ， 利 用 液 体 介 质 被 击 穿 后 形 成 火 花 放 电 时 ， 在 火 花 通 道 中 瞬 间 产生 大 量 的 热 量 ， 使 工 件 表 面 的 金 属 部 溶 化 甚 至 气 化 ， 使 金 属 被 蚀 除 下 来 。本 机 床 操 作 简 便 ， 加 工 效 率 高 ， 稳 定 可 靠 ， 经 济 耐 用 ， 可 广 泛 用 于 仪 器 、仪 表 、 汽 车 行 业 模 具 制 造 ， 加 工 各 种 冲 模 、 靠 模 、 样 板 及 异 形 零 件 。 二 、 主 要 规 格 及 技 术 参 数 1. 工 作 台 工 作 台 行 程 （ X、 Y）： 350×400mm 工 作 台 手轮移动量 ： 4mm/圈 切 割 锥度： 3°—6°（ 根据用 户选配） 2. 贮丝 筒 贮丝 筒滑板 移动量 ： 100mm 贮丝 筒转速： 四级（ 交流电 机 只保留一 级） 电 极 丝 直 径： 0.12—0.18mm 最大 贮丝 长度： 300m 3. 工 件 工 件 最大 切 割 厚度： 300mm 工 件 加 工 表 面 粗糙 度： Ra=1.25—2.5µm 工 件 切 割 速度： 20—80mm2/分 4. 电 源 电 源 ： AC380V 50HZ 三 相 四线 制 功 率 ： ＜ 1KW 5. 工 作 液 机 床 工 作 液 为 DX—1 乳 化 液 （ 浓 度为 7—15%） 工 作 液 箱 体 容 量 ： 400×350×360mm 三 、 机 床 结 构 说 明 机 床 是 由 床 身 、 坐 标 工 作 台 、 贮丝 筒、 丝 架 、 工 作 液 系 统 及 附 件 组 成 。钼 丝 绕 在 贮丝 筒上 ， 经 丝 架 上 的 导 轮以 恒 速度循 环 移动。 工 件 放 置 工 作 台的 夹 具 上 ， 用 压 板 螺 母 固 定 。 步 进 电 机 按 控 制 机 程 序 信 号 旋 转， 经 由 变 速齿 轮带 动丝 杠 传 动工 作 台 ，...
