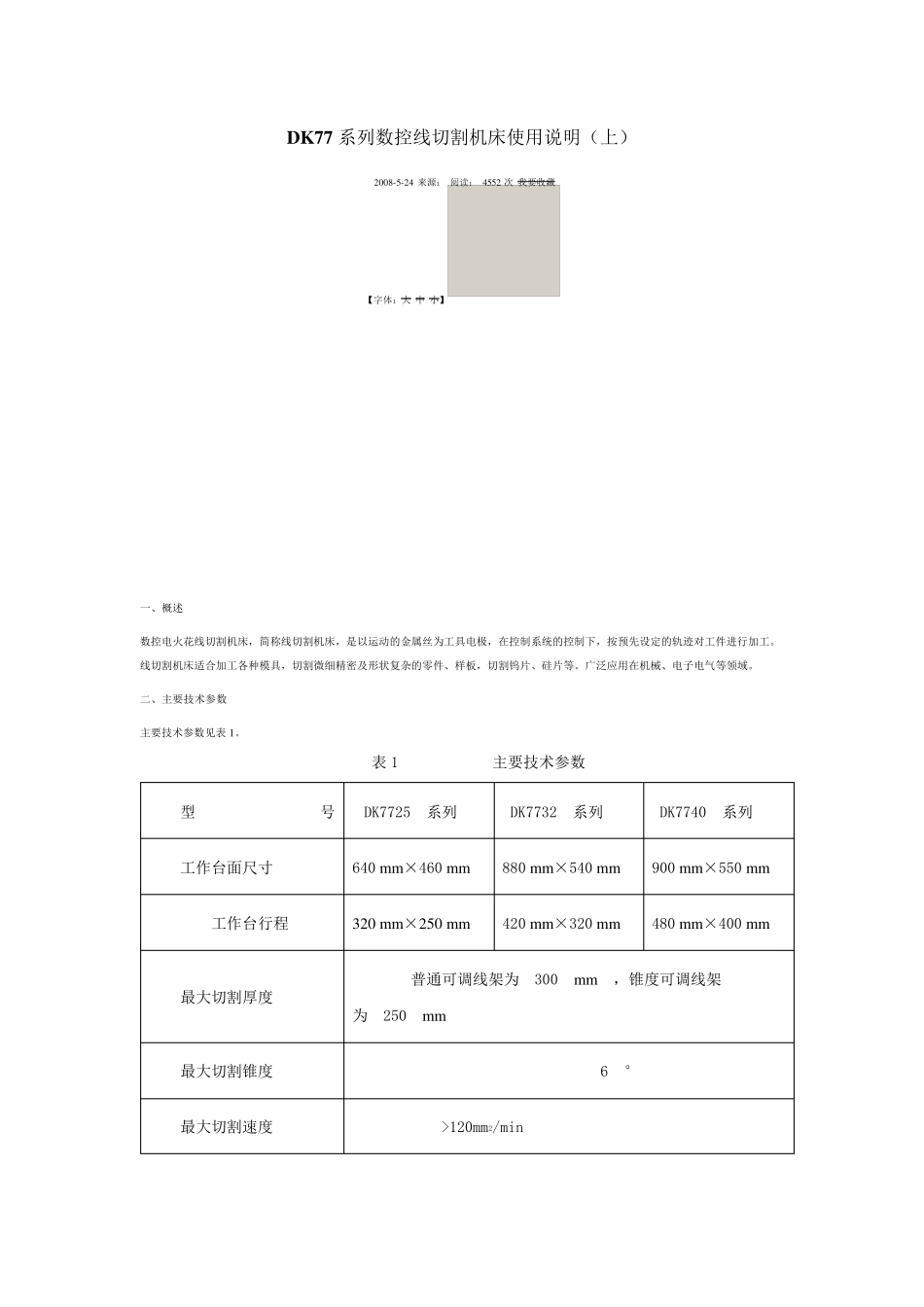

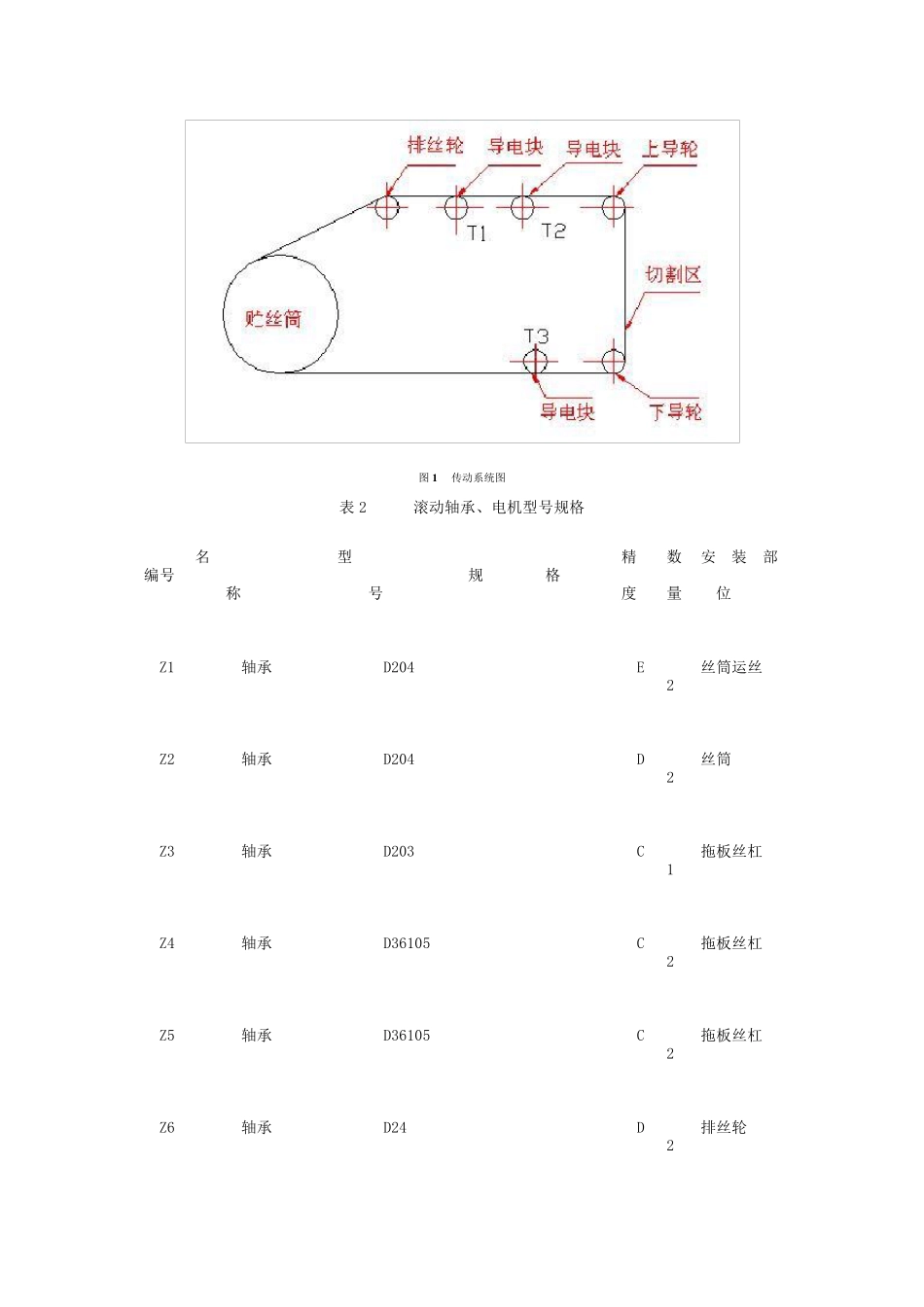

DK77 系列数控线切割机床使用说明（上） 2008-5-24 来源： 阅读： 4552 次 我要收藏 【字体：大 中 小】 一、概述 数控电火花线切割机床，简称线切割机床，是以运动的金属丝为工具电极，在控制系统的控制下，按预先设定的轨迹对工件进行加工。线切割机床适合加工各种模具，切割微细精密及形状复杂的零件、样板，切割钨片、硅片等。广泛应用在机械、电子电气等领域。 二、主要技术参数 主要技术参数见表1。 表1 主要技术参数 型 号 DK7725 系列 DK7732 系列 DK7740 系列 工作台面尺寸 640 m m ×460 m m 880 m m ×540 m m 900 m m ×550 m m 工作台行程 320 m m ×250 m m 420 m m ×320 m m 480 m m ×400 m m 最大切割厚度 普通可调线架为 300 m m ，锥度可调线架为 250 m m 最大切割锥度 6 ° 最大切割速度 >120mm2/min 加工表面粗糙度 Ra≤2.5μm(20mm2/min) 电极丝直径 φ0.10 m m –φ0.19m m 保护功能 断线自动关断走丝电机 工作电源 单相 220V 50Hz 功耗 < 1 KW 机床尺寸 1400m m ×1150m m×1600m m 1400 mm×1300 mm×1600 mm 三、机床传动系统 机床机械部分主要由床身、工作台、运丝装置、线架、冷却系统、夹具、防水罩等部件组成。传动系统图见图 1。滚动轴承、电机型号规格见表2。 图1 传动系统图 表2 滚动轴承、电机型号规格 编号 名 称 型 号 规 格 精度 数量 安 装 部 位 Z1 轴承 D204 E 2 丝筒运丝 Z2 轴承 D204 D 2 丝筒 Z3 轴承 D203 C 1 拖板丝杠 Z4 轴承 D36105 C 2 拖板丝杠 Z5 轴承 D36105 C 2 拖板丝杠 Z6 轴承 D24 D 2 排丝轮 Z7 轴承 D24 D 4 上下导轮 Z8 轴承 D204 D 2 丝筒 Z9 轴承 D203 C 1 拖板丝杠 M 直流永磁电机 110SYT51 110V/2.5A 1 丝筒 MX 步进电机 75BC003 30VDC/4A 1 拖板丝杠 MY 步进电机 75BC003 30VDC/4A 1 拖板丝杠 单相电泵 单相220V 1 水箱 1、 工作台的传动过程： X 方向：控制系统送出进给脉冲→ → X 轴步进电机MX→ → 齿轮6/齿轮5→ → 丝杆 CX→ → 螺母 LX→ → 下拖板； Y 方向：控制系统送出进给脉冲→ → Y 轴步进电机MY→ → 齿轮7/齿轮8→ → 丝杆 CY→ → 螺母 LY→ → 上拖板； 控制系统每送出一个脉冲，工作台拖板移动 0.001mm。另...
