DLT5161.12018表4.0.3变电工程质量验收范围

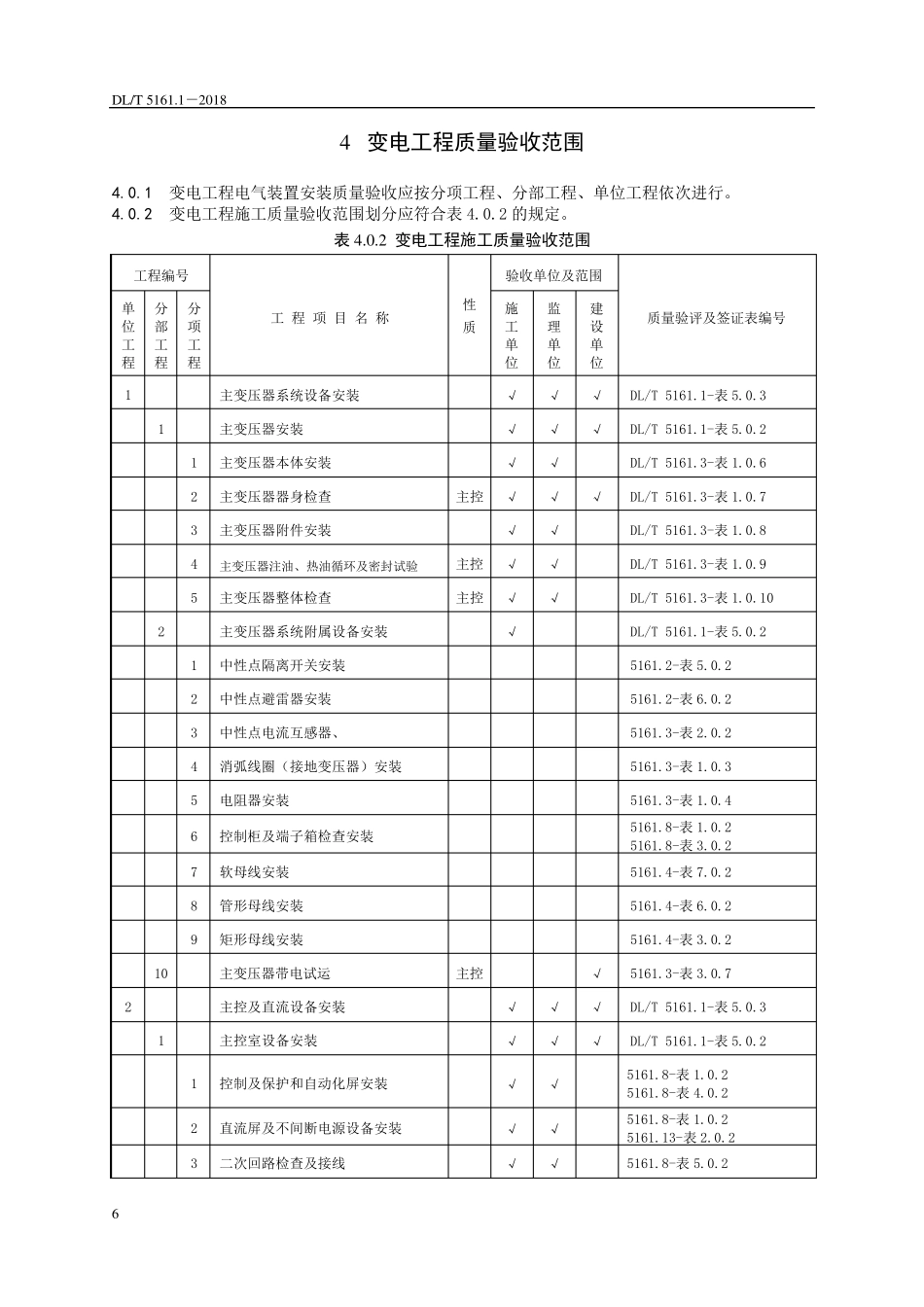

DL/T 5161.1－2018 6 4 变电工程质量验收范围 4.0.1 变电工程电气装置安装质量验收应按分项工程、分部工程、单位工程依次进行。 4.0.2 变电工程施工质量验收范围划分应符合表4.0.2 的规定。 表 4.0.2 变电工程施工质量验收范围 工程编号 工 程 项 目 名 称 性 质 验收单位及范围 质量验评及签证表编号 单位工程 分部工程 分项工程 施工单位 监理单位 建设单位 1 主变压器系统设备安装 √ √ √ DL/T 5161.1-表5.0.3 1 主变压器安装 √ √ √ DL/T 5161.1-表5.0.2 1 主变压器本体安装 √ √ DL/T 5161.3-表1.0.6 2 主变压器器身检查 主控 √ √ √ DL/T 5161.3-表1.0.7 3 主变压器附件安装 √ √ DL/T 5161.3-表1.0.8 4 主变压器注油、热油循环及密封试验 主控 √ √ DL/T 5161.3-表1.0.9 5 主变压器整体检查 主控 √ √ DL/T 5161.3-表1.0.10 2 主变压器系统附属设备安装 √ DL/T 5161.1-表5.0.2 1 中性点隔离开关安装 5161.2-表5.0.2 2 中性点避雷器安装 5161.2-表6.0.2 3 中性点电流互感器、 5161.3-表2.0.2 4 消弧线圈（接地变压器）安装 5161.3-表1.0.3 5 电阻器安装 5161.3-表1.0.4 6 控制柜及端子箱检查安装 5161.8-表1.0.2 5161.8-表3.0.2 7 软母线安装 5161.4-表7.0.2 8 管形母线安装 5161.4-表6.0.2 9 矩形母线安装 5161.4-表3.0.2 10 主变压器带电试运 主控 √ 5161.3-表3.0.7 2 主控及直流设备安装 √ √ √ DL/T 5161.1-表5.0.3 1 主控室设备安装 √ √ √ DL/T 5161.1-表5.0.2 1 控制及保护和自动化屏安装 √ √ 5161.8-表1.0.2 5161.8-表4.0.2 2 直流屏及不间断电源设备安装 √ √ 5161.8-表1.0.2 5161.13-表2.0.2 3 二次回路检查及接线 √ √ 5161.8-表5.0.2 DL/T 5161.1－2018 7 2 蓄电池组安装 √ √ √ DL/T 5161.1-表5.0.2 1 蓄电池安装 √ √ 5161.9-表1.0.2 5161.9-表2.0.2 2 充放电及容量测定 √ √ 5161.9-表3.0.2 5161.9-表3.0.3 3 ×××kV 配电装置安装 √ √ √ DL/T 5161.1-表5.0.3 1 主母线及旁路母线安装 √ √ √ DL/T 5161.1-表5.0.2 1 绝缘子串安装 √ √ 5161.4-表2.0.2 2 软母线安装 √ √ 5161.4-表7.0.2 3 支柱绝缘子安装 √ √ 5161.4-表2.0.3 4 管形母线安装 主控 √ √ 5161.4-表6.0.2...
