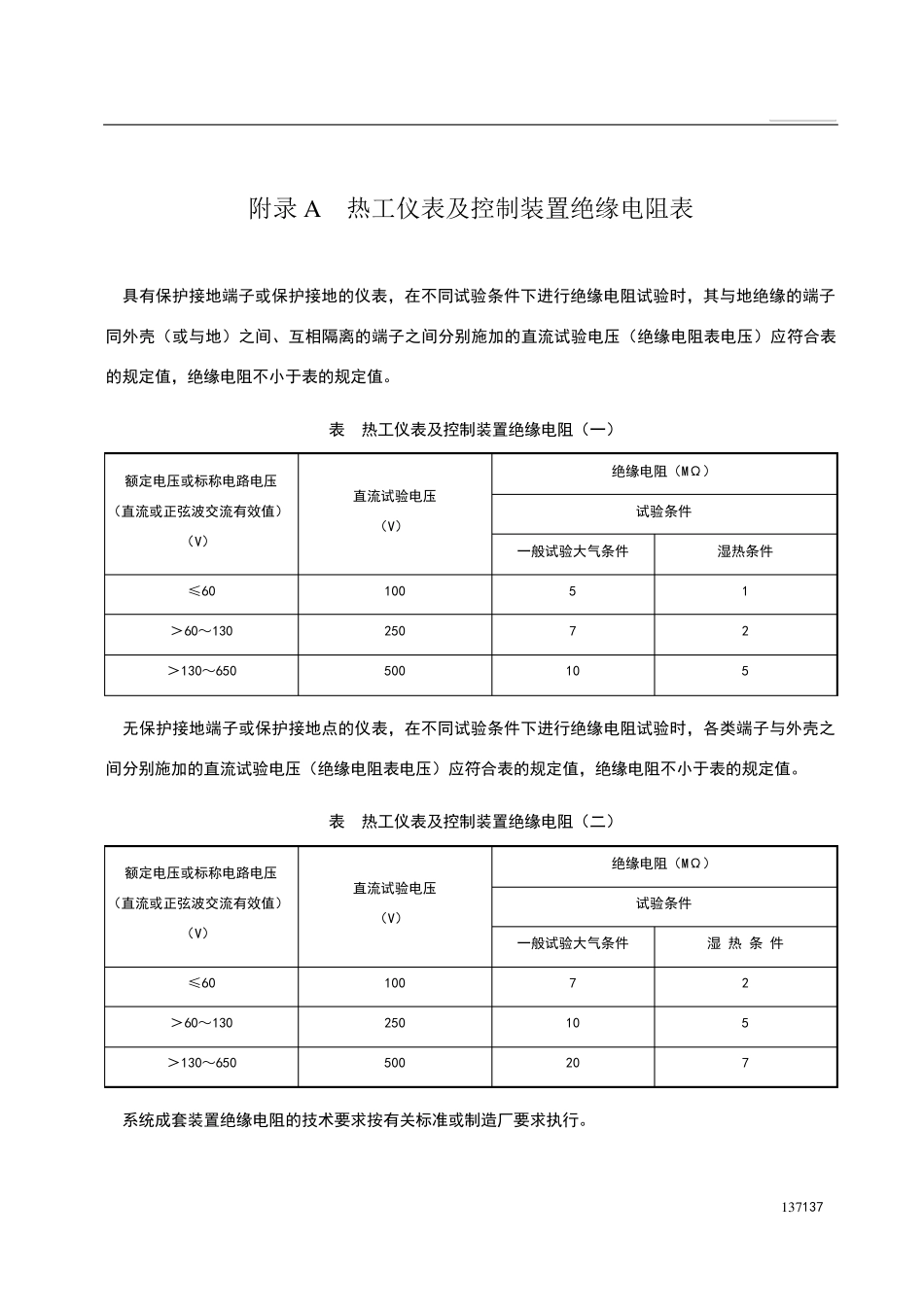

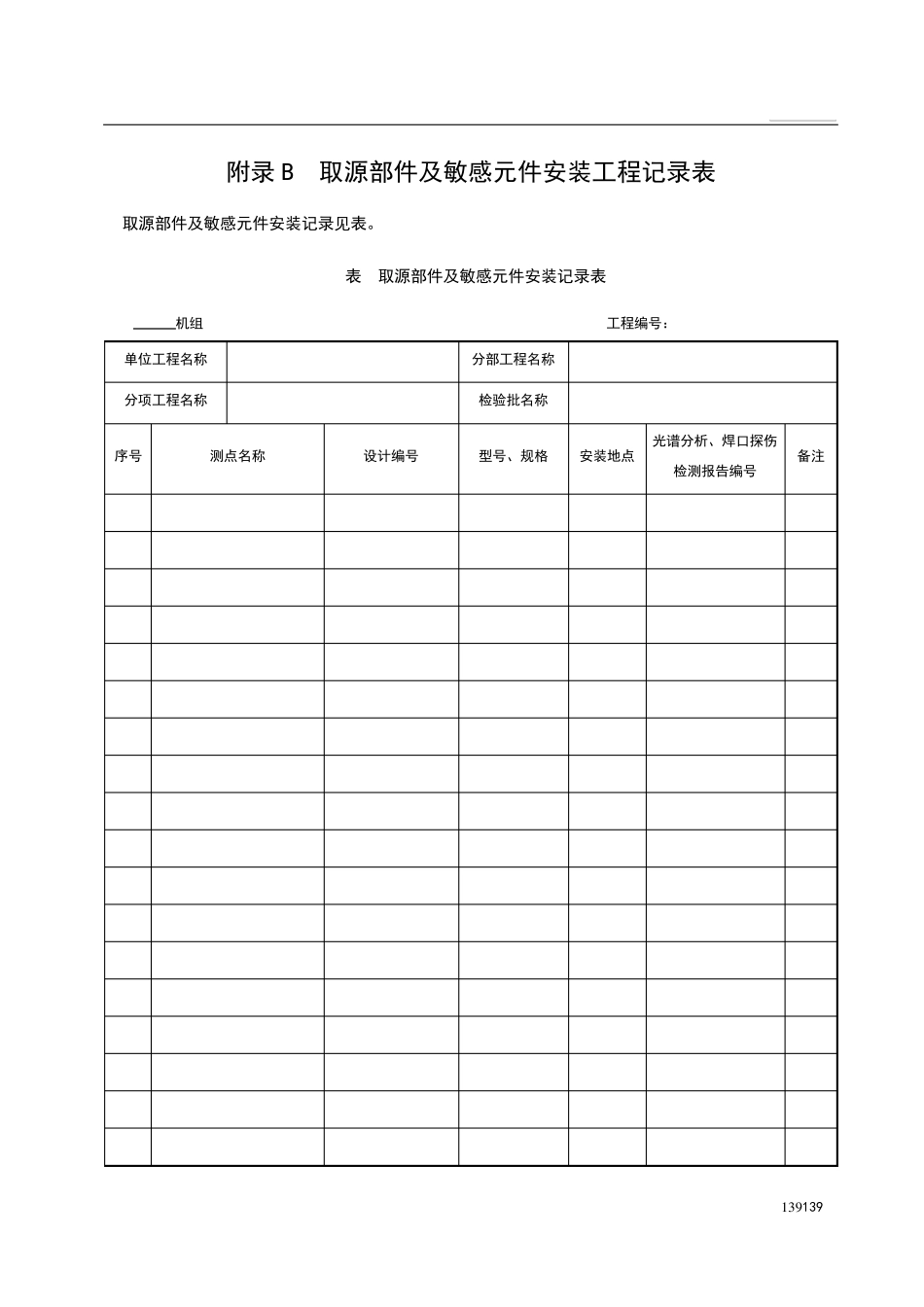

137137 附录A 热工仪表及控制装置绝缘电阻表 具有保护接地端子或保护接地的仪表，在不同试验条件下进行绝缘电阻试验时，其与地绝缘的端子同外壳（或与地）之间、互相隔离的端子之间分别施加的直流试验电压（绝缘电阻表电压）应符合表的规定值，绝缘电阻不小于表的规定值。 表 热工仪表及控制装置绝缘电阻（一） 额定电压或标称电路电压 （直流或正弦波交流有效值） （V） 直流试验电压 （V） 绝缘电阻（MΩ） 试验条件 一般试验大气条件 湿热条件 ≤60 100 5 1 ＞60～130 250 7 2 ＞130～650 500 10 5 无保护接地端子或保护接地点的仪表，在不同试验条件下进行绝缘电阻试验时，各类端子与外壳之间分别施加的直流试验电压（绝缘电阻表电压）应符合表的规定值，绝缘电阻不小于表的规定值。 表 热工仪表及控制装置绝缘电阻（二） 额定电压或标称电路电压 （直流或正弦波交流有效值） （V） 直流试验电压 （V） 绝缘电阻（MΩ） 试验条件 一般试验大气条件 湿 热 条 件 ≤60 100 7 2 ＞60～130 250 10 5 ＞130～650 500 20 7 系统成套装置绝缘电阻的技术要求按有关标准或制造厂要求执行。 1 3 8 138 1 3 9 139 附录B 取源部件及敏感元件安装工程记录表 取源部件及敏感元件安装记录见表。 表 取源部件及敏感元件安装记录表 机组 工程编号： 单位工程名称 分部工程名称 分项工程名称 检验批名称 序号 测点名称 设计编号 型号、规格 安装地点 光谱分析、焊口探伤检测报告编号 备注 1 4 0 140 施工单位 年 月 日 监理单位 年 月 日 注：附光谱分析、《电力建设施工技术规范 第 4 部分：热工仪表及控制装置》DL 要求的焊口探伤检测报告。 阀门、压力容器水压试验记录见表。 表 阀门、压力容器水压试验记录表 机组 工程编号： 单位工程名称 分部工程名称 分项工程名称 检验批名称 序号 测点名称 型号、规格 工作压力 试验压力 试验结果 备注 1 4 1 141 施工单位 年 月 日 监理单位 年 月 日 注：附光谱分析、《电力建设施工规范 第 4 部分：热工仪表及控制装置》DL 要求的焊口探伤检测报告。 流量孔板和喷嘴检查记录见表。 表 流量孔板和喷嘴检查记录表 机组 工程编号： 单位工程名称 分部工程名称 分项工程名称 检验批名称 序号 测点名称 设计编号 型号、规格 连接方式 方向 备注 1 4 2 142 施工...
