DL/T6211997交流电气装置的接地

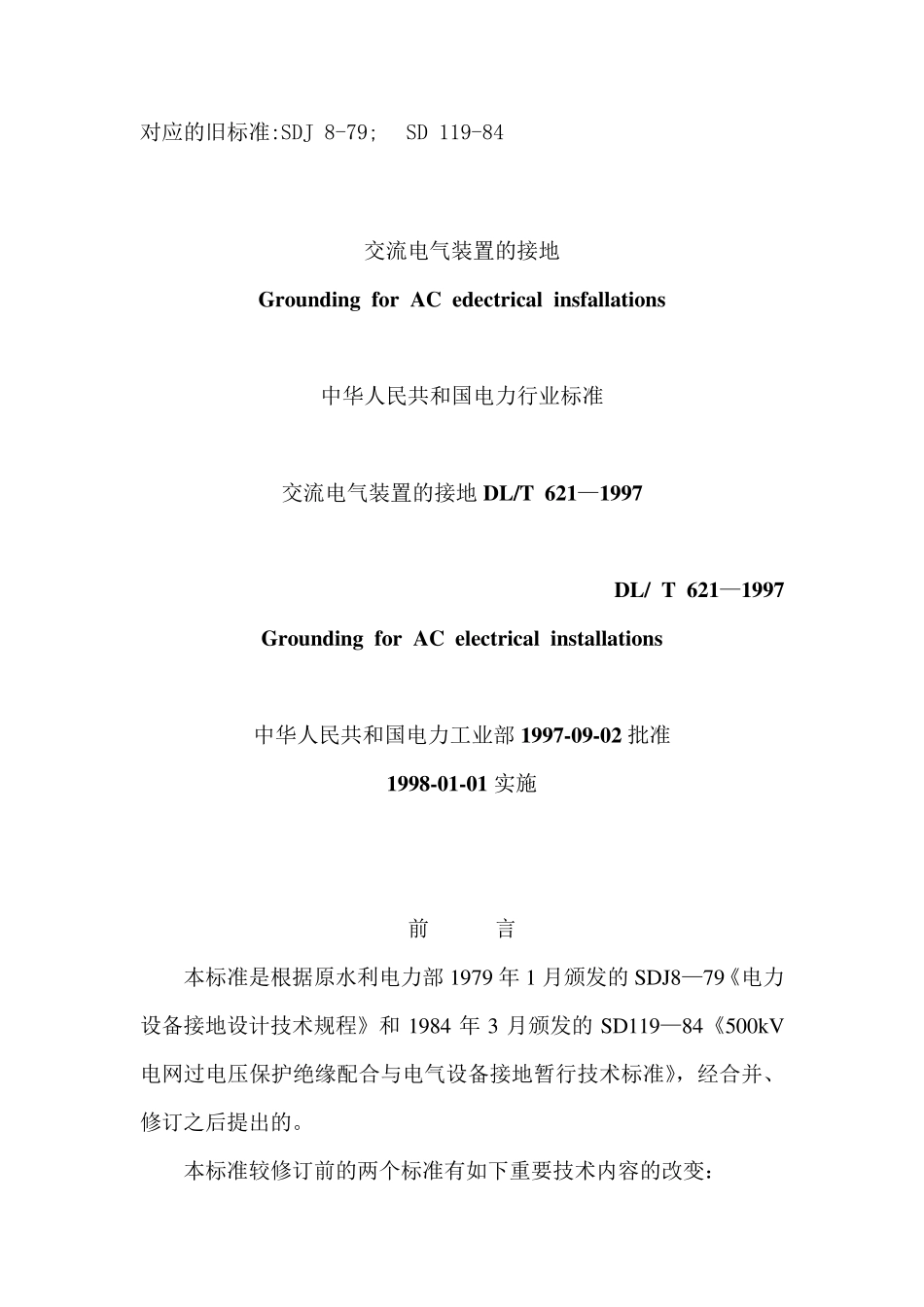

DL/T6211997交流电气装置的接地_第1页
1/56

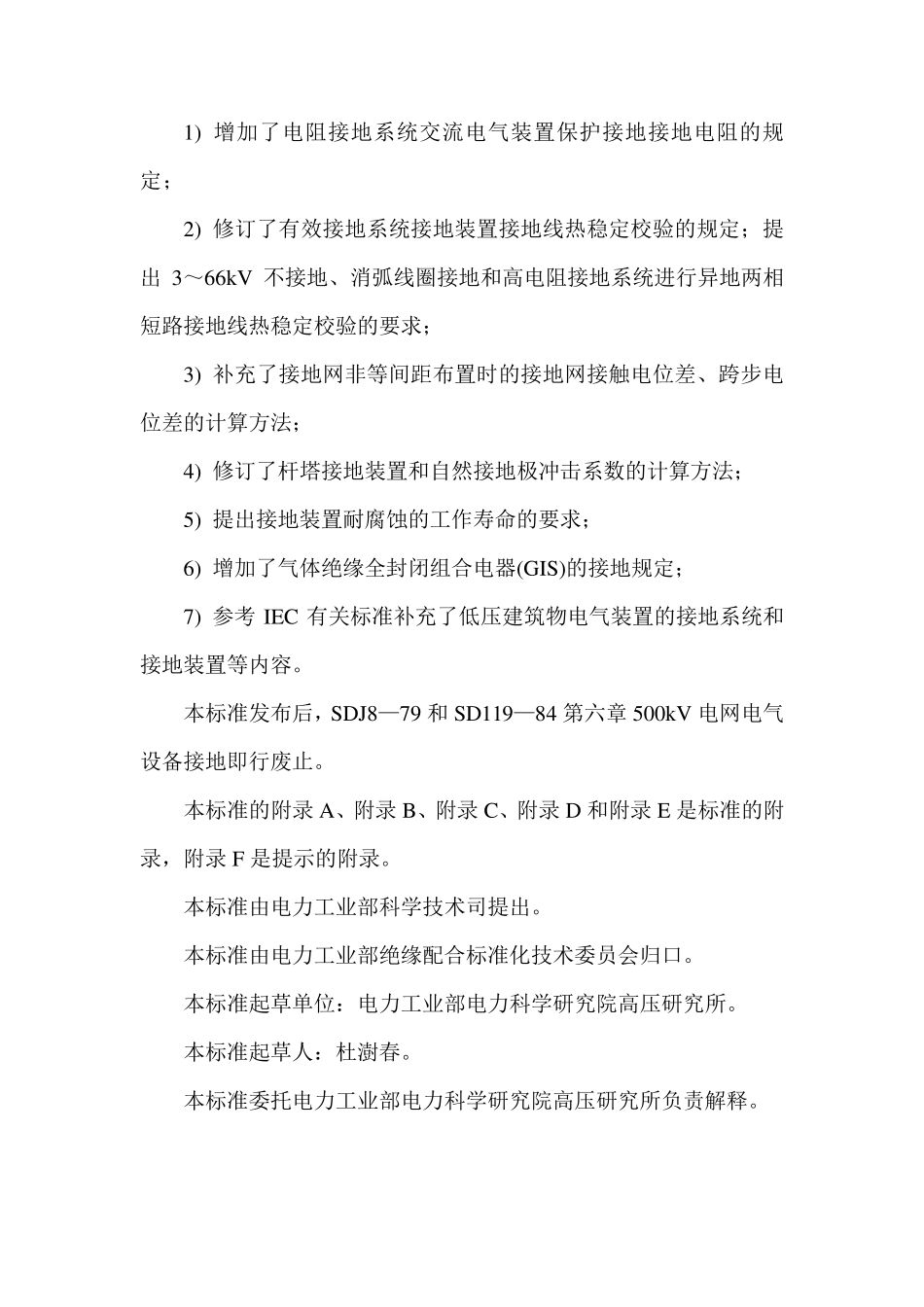

DL/T6211997交流电气装置的接地_第2页
2/56

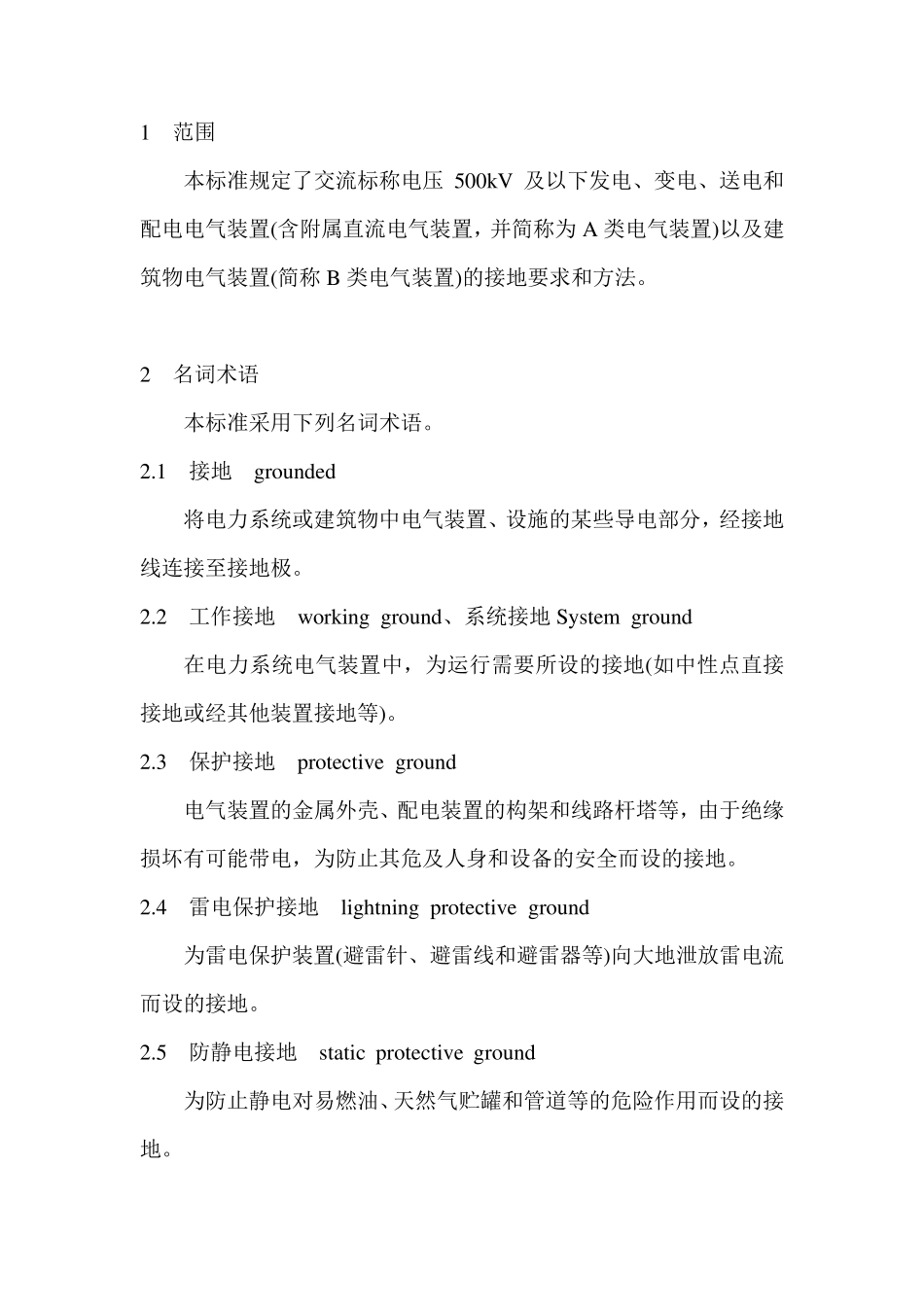

DL/T6211997交流电气装置的接地_第3页
3/56
对应的旧标准:SDJ 8-79;SD 119-84 交流电气装置的接地 Grou nding for AC edectrical insfallations 中华人民共和国电力行业标准 交流电气装置的接地DL/T 621—1997 DL/ T 621—1997 Grou nding for AC electrical installations 中华人民共和国电力工业部 1997-09-02 批准 1998-01-01 实施 前 言 本标准是根据原水利电力部 1979 年 1 月颁发的SDJ8—79《电力设备接地设计技术规程》和1984 年 3 月颁发的SD119—84《500kV电网过电压保护绝缘配合与电气设备接地暂行技术标准》,经合并、修订之后提出的。 本标准较修订前的两个标准有如下重要技术内容的改变: 1) 增加了电阻接地系统交流电气装置保护接地接地电阻的规定; 2) 修订了有效接地系统接地装置接地线热稳定校验的规定;提出3~66kV 不接地、消弧线圈接地和高电阻接地系统进行异地两相短路接地线热稳定校验的要求; 3) 补充了接地网非等间距布置时的接地网接触电位差、跨步电位差的计算方法; 4) 修订了杆塔接地装置和自然接地极冲击系数的计算方法; 5) 提出接地装置耐腐蚀的工作寿命的要求; 6) 增加了气体绝缘全封闭组合电器(GIS)的接地规定; 7) 参考IEC 有关标准补充了低压建筑物电气装置的接地系统和接地装置等内容。 本标准发布后,SDJ8—79 和SD119—84 第六章 500kV 电网电气设备接地即行废止。 本标准的附录 A、附录 B、附录 C、附录 D 和附录 E 是标准的附录,附录 F 是提示的附录。 本标准由电力工业部科学技术司提出。 本标准由电力工业部绝缘配合标准化技术委员会归口。 本标准起草单位:电力工业部电力科学研究院高压研究所。 本标准起草人:杜澍春。 本标准委托电力工业部电力科学研究院高压研究所负责解释。 1 范围 本标准规定了交流标称电压500kV 及以下发电、变电、送电和配电电气装置(含附属直流电气装置,并简称为 A 类电气装置)以及建筑物电气装置(简称B 类电气装置)的接地要求和方法。 2 名词术语 本标准采用下列名词术语。 2.1 接地 grounded 将电力系统或建筑物中电气装置、设施的某些导电部分,经接地线连接至接地极。 2.2 工作接地 working ground、系统接地 System ground 在电力系统电气装置中,为运行需要所设的接地(如中性点直接接地或经其他装置接地等)。 2.3 保护接地 protective ground 电气装置的金属外壳、配电装置的构架和线路杆塔等,由于绝缘...
