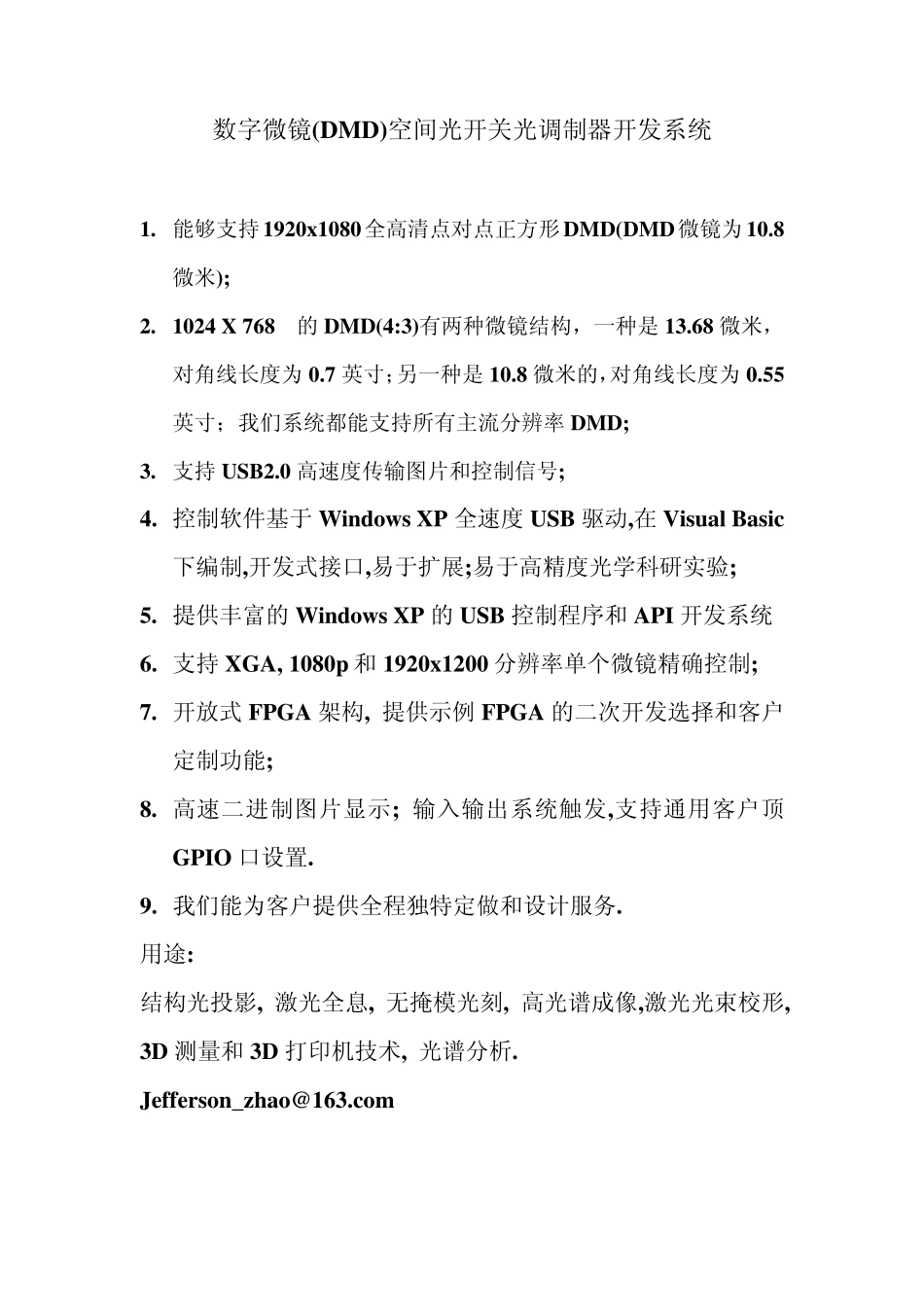

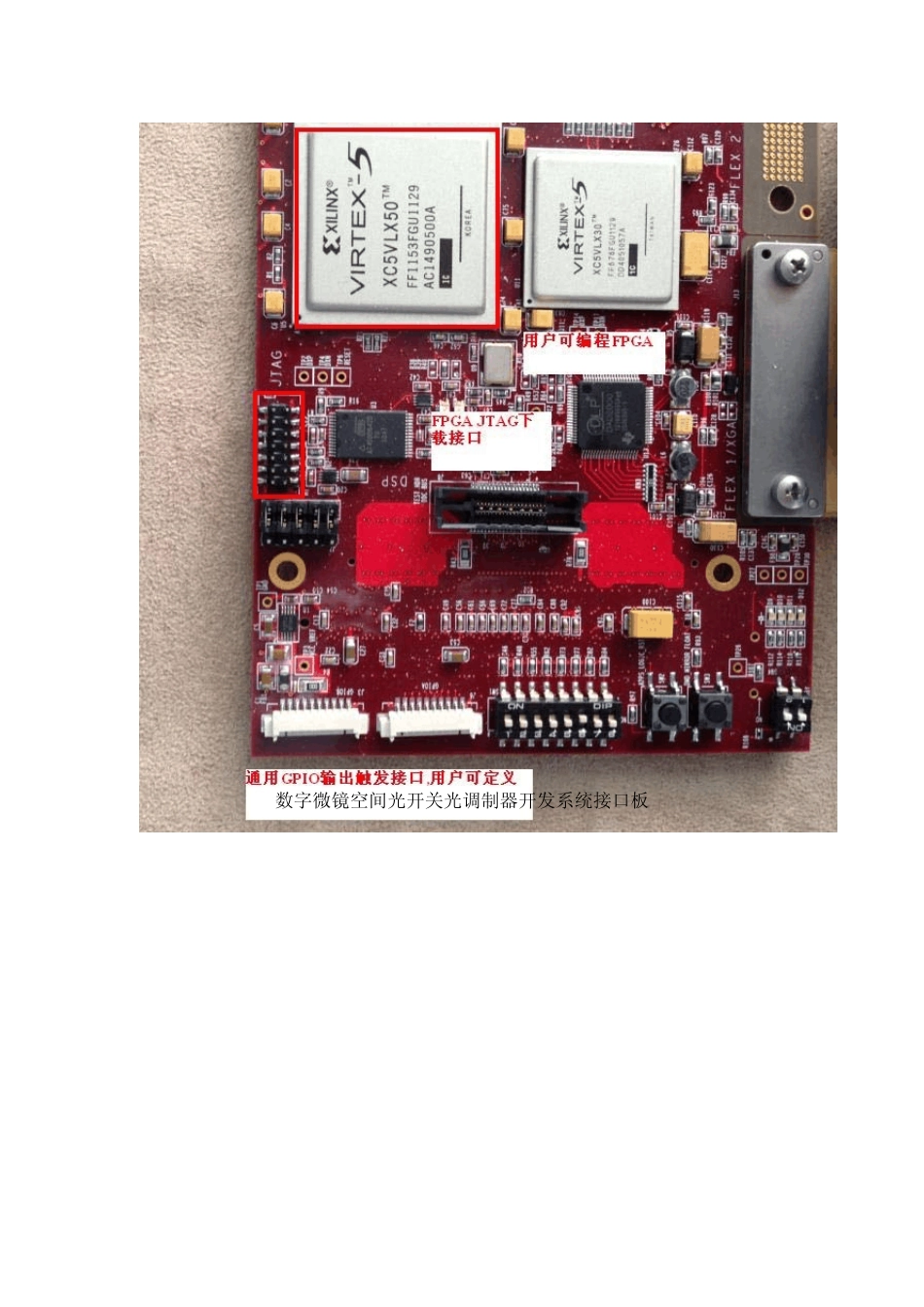

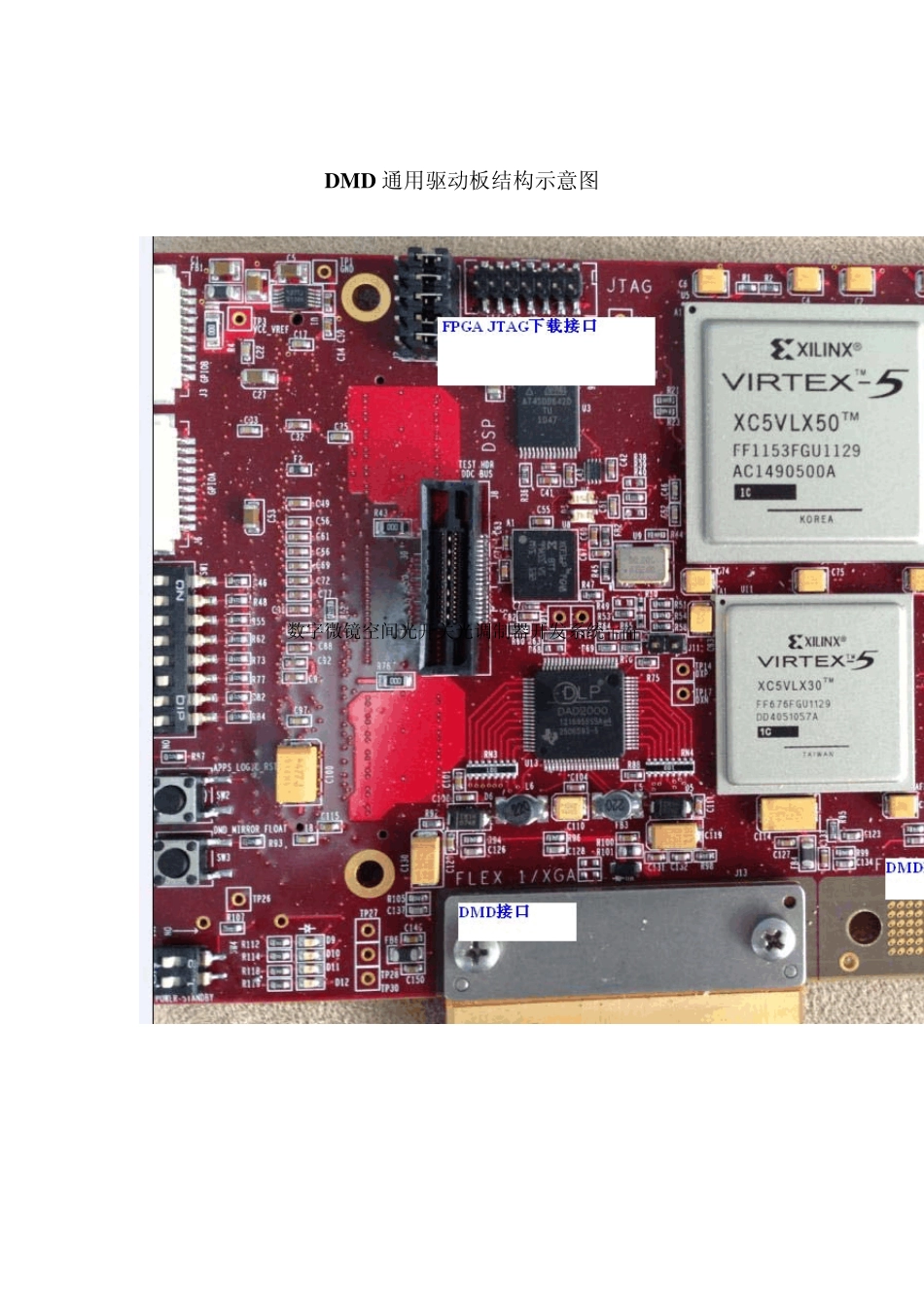

数字微镜(DMD)空间光开关光调制器开发系统 1. 能够支持1920x1080全高清点对点正方形DMD(DMD微镜为10.8微米); 2. 1024 X 768 的DMD(4:3)有两种微镜结构，一种是 13.68 微米，对角线长度为0.7 英寸；另一种是 10.8 微米的，对角线长度为0.55英寸；我们系统都能支持所有主流分辨率 DMD; 3. 支持USB2.0 高速度传输图片和控制信号; 4. 控制软件基于 Windows XP 全速度 USB 驱动,在 Visual Basic 下编制,开发式接口,易于扩展;易于高精度光学科研实验; 5. 提供丰富的Windows XP 的USB 控制程序和 API 开发系统 6. 支持XGA, 1080p 和 1920x1200 分辨率单个微镜精确控制; 7. 开放式 FPGA 架构, 提供示例 FPGA 的二次开发选择和客户定制功能; 8. 高速二进制图片显示; 输入输出系统触发,支持通用客户顶GPIO 口设置. 9. 我们能为客户提供全程独特定做和设计服务. 用途: 结构光投影, 激光全息, 无掩模光刻, 高光谱成像,激光光束校形, 3D 测量和 3D 打印机技术, 光谱分析. Jefferson_zhao@163.com DM D 通用驱动板结构示意图 数字微镜空间光开关光调制器开发系统正面 数字微镜空间光开关光调制器开发系统接口板 DMD 空间光调制器开发系统 DMD(0.7” XGA:1024X768, 10.8 微米)正面 DM D 控制电子系统原理结构图 数字微镜空间光开关光调制器开发系统全图 0.95” DMD 系统工作原理简单示意图 Xilinx JTAG 调试下载接口 0.7” DMD 系统工作原理简单示意图 0.55” SVGA Absolute Ratings(本征对比度 2000:1) 0.55” XGA Absolute Ratings (本征对比度 2000:1) 0.7” SVGA Absolute Ratings(本征对比度 2000:1) 高级投影镜头和照明光学系统 高级投影镜头和照明光学系统模型图 DLP DMD 高级投影镜头和照明光学系统全图 0.7” XGA DMD 微镜工作原理 典型应用 光谱分析 3D 结构光投影和 3D 扫描 DMD 电子驱动系统工作原理示意图 DMD 分成3 步显示数据: 1. 用户生成数据送到DMD; 2. 数据送到DMD 小微镜底部的CMOS微结构电路; 3. DMD 小微镜根据数据翻转产生新图像. 通用 通用DM D 激光和LED 光源光学系统(一) 通用DM D 激光和LED 光源光学系统(二)
