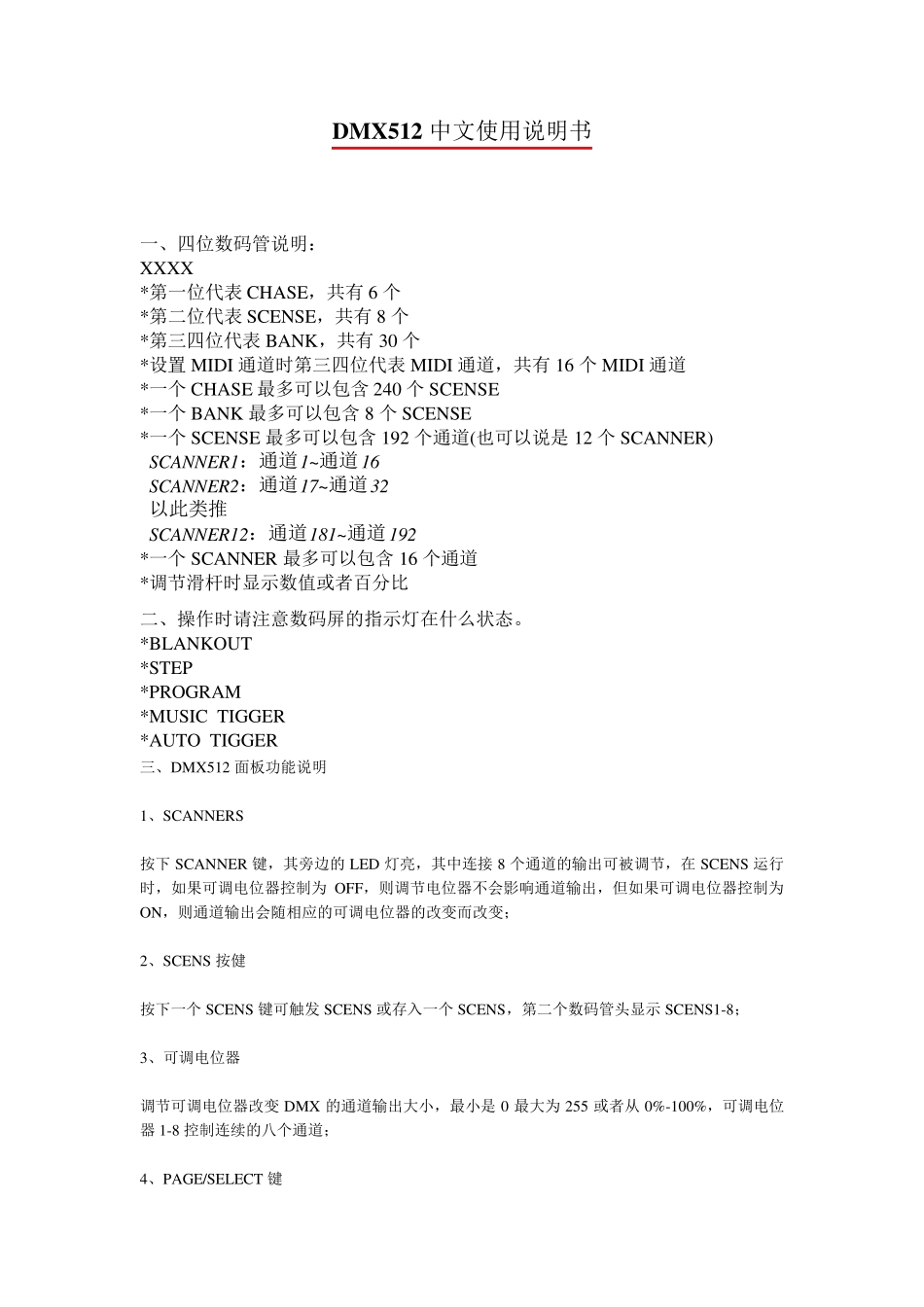

DMX512 中文使用说明书 一、四位数码管说明： XXXX *第一位代表 CHASE，共有 6 个 *第二位代表 SCENSE，共有 8 个 *第三四位代表 BANK，共有 30 个 *设置 MIDI 通道时第三四位代表 MIDI 通道，共有 16 个 MIDI 通道 *一个 CHASE 最多可以包含 240 个 SCENSE *一个 BANK 最多可以包含 8 个 SCENSE *一个 SCENSE 最多可以包含 192 个通道(也可以说是 12 个 SCANNER) SCANNER1：通道1~通道16 SCANNER2：通道17~通道32 以此类推 SCANNER12：通道181~通道192 *一个 SCANNER 最多可以包含 16 个通道 *调节滑杆时显示数值或者百分比 二、操作时请注意数码屏的指示灯在什么状态。 *BLANKOUT *STEP *PROGRAM *MUSIC TIGGER *AUTO TIGGER 三、DMX512 面板功能说明 1、SCANNERS 按下 SCANNER 键，其旁边的 LED 灯亮，其中连接 8 个通道的输出可被调节，在 SCENS 运行时，如果可调电位器控制为 OFF，则调节电位器不会影响通道输出，但如果可调电位器控制为ON，则通道输出会随相应的可调电位器的改变而改变； 2、SCENS 按健 按下一个 SCENS 键可触发 SCENS 或存入一个 SCENS，第二个数码管头显示 SCENS1-8； 3、可调电位器 调节可调电位器改变 DMX 的通道输出大小，最小是 0 最大为 255 或者从 0%-100%，可调电位器 1-8 控制连续的八个通道； 4、PAGE/SELECT 键 选择PAGE A 或PAGE B，PAGE A 为每个SCANNER 的前八个通道PAGE B 为每个SCANNER的后八个通道； 5、SPEED SLIDER 推动这个推杆调整走灯速度； 6、FADE TIME SLIDER 推动这个推杆调整 FADE TIME； 7、LED DISPLAY 8、BANK 按键（↑/↓） 第三位和第四位数码管显示 BANKS（01-30），按下↑/↓键，BANK 增大或减小，显示的SCENS为该 BANK 里的SCENS； 9、CHASE 1-CHASE 6 键 用于 CHASES 编程或CHASES 运行的选择； 10、PROGRAM 键 上电本机在走动运行状态，按下 PROGRAM 键盘 2 秒，编程指示灯闪动可编程 SCENSR 和CHASER，再按下 PROGRAM 键 2 秒，编程指示灯灭回到运行状态； 11、MIDI/ADD 键 A、在运行状态按住 MIDI 键 2 秒，第 3 及第 4 位数码管闪动，通过↑或↓选择MIDI 通道，再按MIDI 键 2 秒结束 MIDI 通道的设置选择的MIDI 通道被存贮；或者除↑/↓键以外的任何键都可结束 MIDI 通道的设置，不存贮所选取的MIDI 通...
