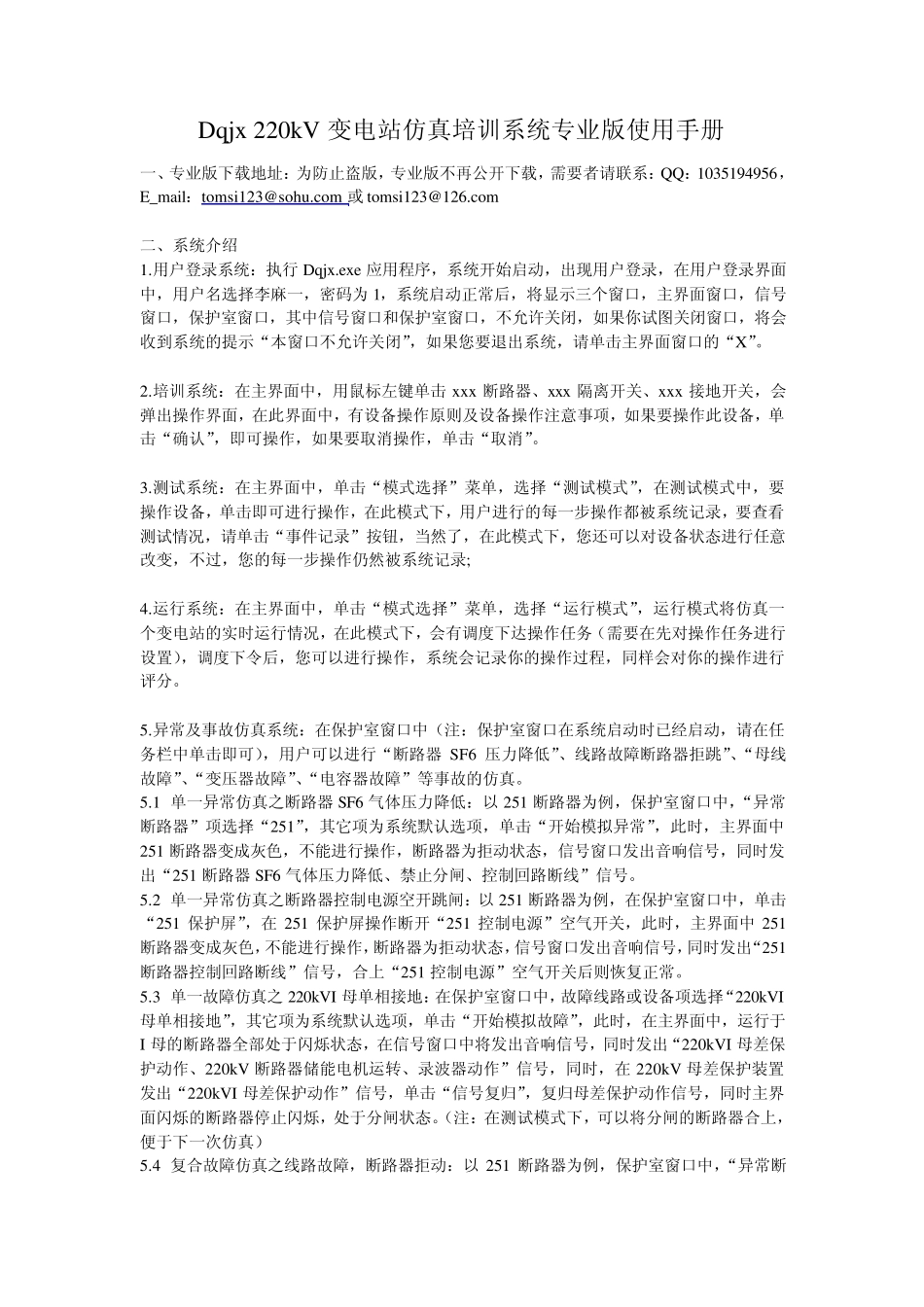

Dqjx220kV变电站仿真培训系统专业版使用手册

Dqjx 220kV 变电站仿真培训系统专业版使用手册 一、专业版下载地址：为防止盗版，专业版不再公开下载，需要者请联系：QQ：1035194956，E_mail：tomsi123@sohu .com 或tomsi123@126.com 二、系统介绍 1.用户登录系统：执行Dqjx .ex e 应用程序，系统开始启动，出现用户登录，在用户登录界面中，用户名选择李麻一，密码为1，系统启动正常后，将显示三个窗口，主界面窗口，信号窗口，保护室窗口，其中信号窗口和保护室窗口，不允许关闭，如果你试图关闭窗口，将会收到系统的提示“本窗口不允许关闭”，如果您要退出系统，请单击主界面窗口的“X”。 2.培训系统：在主界面中，用鼠标左键单击 x x x 断路器、x x x 隔离开关、x x x 接地开关，会弹出操作界面，在此界面中，有设备操作原则及设备操作注意事项，如果要操作此设备，单击“确认”，即可操作，如果要取消操作，单击“取消”。 3.测试系统：在主界面中，单击“模式选择”菜单，选择“测试模式”，在测试模式中，要操作设备，单击即可进行操作，在此模式下，用户进行的每一步操作都被系统记录，要查看测试情况，请单击“事件记录”按钮，当然了，在此模式下，您还可以对设备状态进行任意改变，不过，您的每一步操作仍然被系统记录; 4.运行系统：在主界面中，单击“模式选择”菜单，选择“运行模式”，运行模式将仿真一个变电站的实时运行情况，在此模式下，会有调度下达操作任务（需要在先对操作任务进行设置），调度下令后，您可以进行操作，系统会记录你的操作过程，同样会对你的操作进行评分。 5.异常及事故仿真系统：在保护室窗口中（注：保护室窗口在系统启动时已经启动，请在任务栏中单击即可），用户可以进行“断路器 SF6 压力降低”、线路故障断路器拒跳”、“母线故障”、“变压器故障”、“电容器故障”等事故的仿真。 5.1 单一异常仿真之断路器 SF6 气体压力降低：以 251 断路器为例，保护室窗口中，“异常断路器”项选择“251”，其它项为系统默认选项，单击“开始模拟异常”，此时，主界面中251 断路器变成灰色，不能进行操作，断路器为拒动状态，信号窗口发出音响信号，同时发出“251 断路器 SF6 气体压力降低、禁止分闸、控制回路断线”信号。 5.2 单一异常仿真之断路器控制电源空开跳闸：以 251 断路器为例，在保护室窗口中，单击“251 保护屏”，在251 保护屏操作断开“251 控制电源”空气开关，此时，主界面中251断路器变成灰色...
