DRB20031.5型乳化液泵站泵培训资料

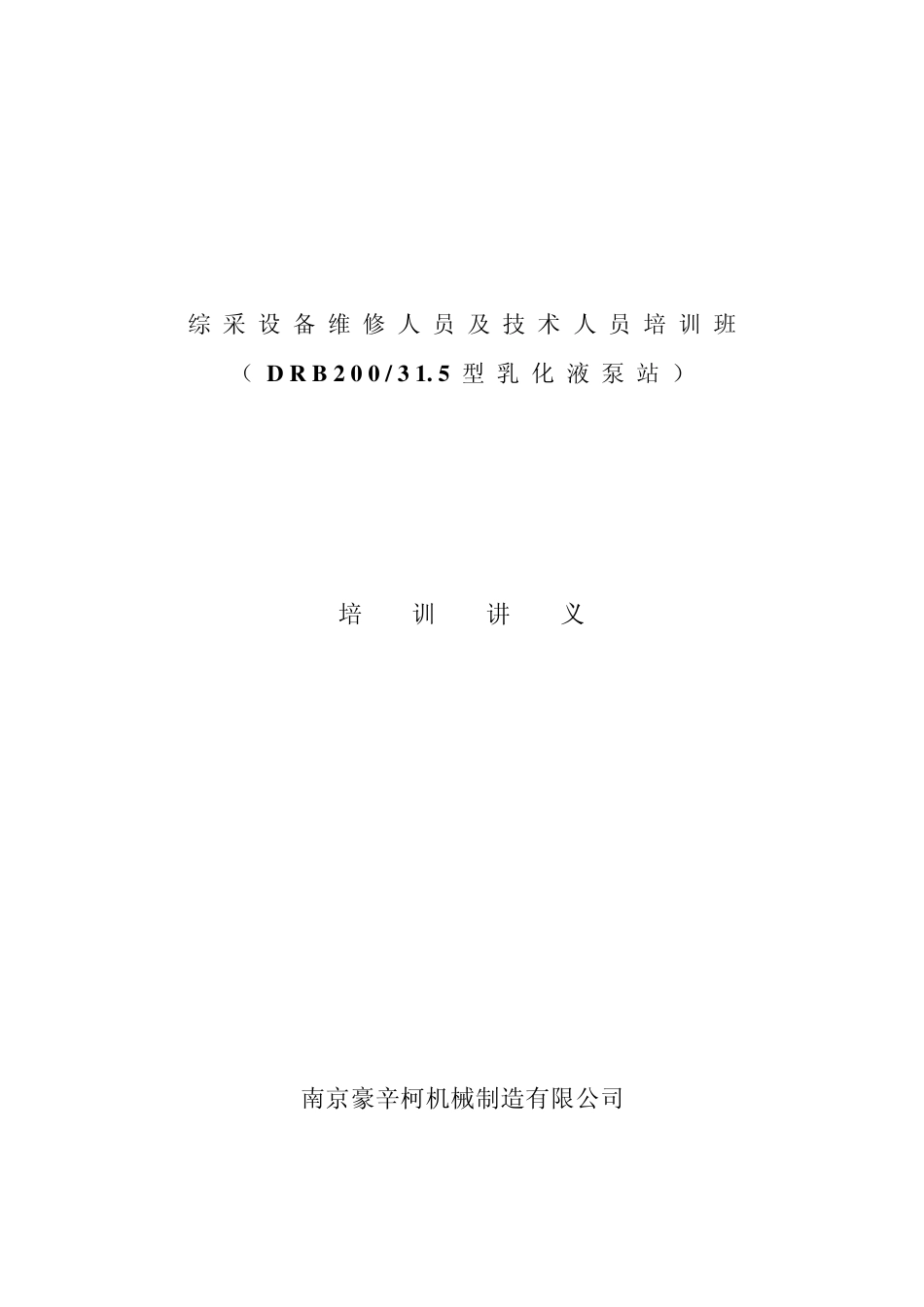

DRB20031.5型乳化液泵站泵培训资料_第1页
1/7

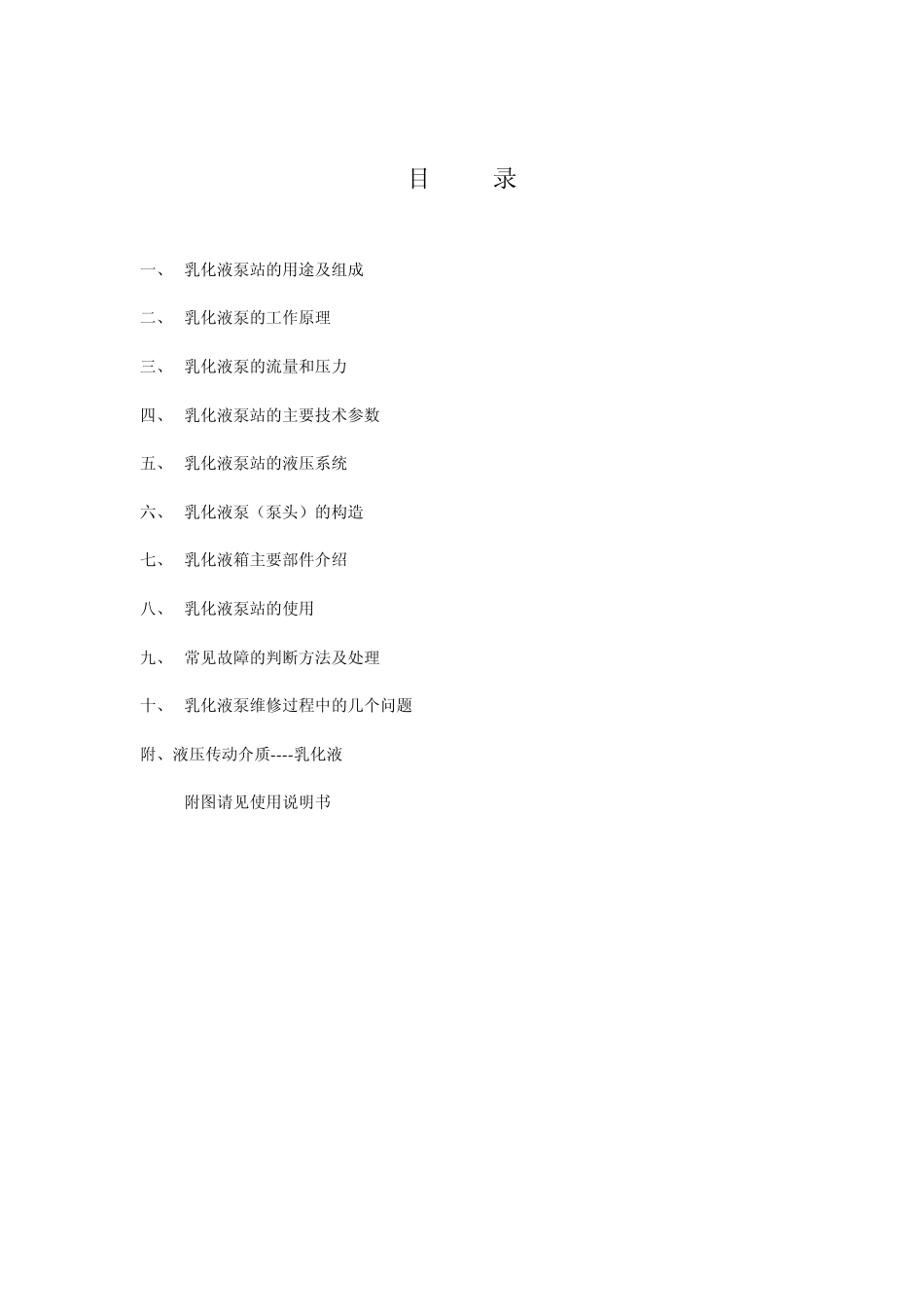

DRB20031.5型乳化液泵站泵培训资料_第2页
2/7

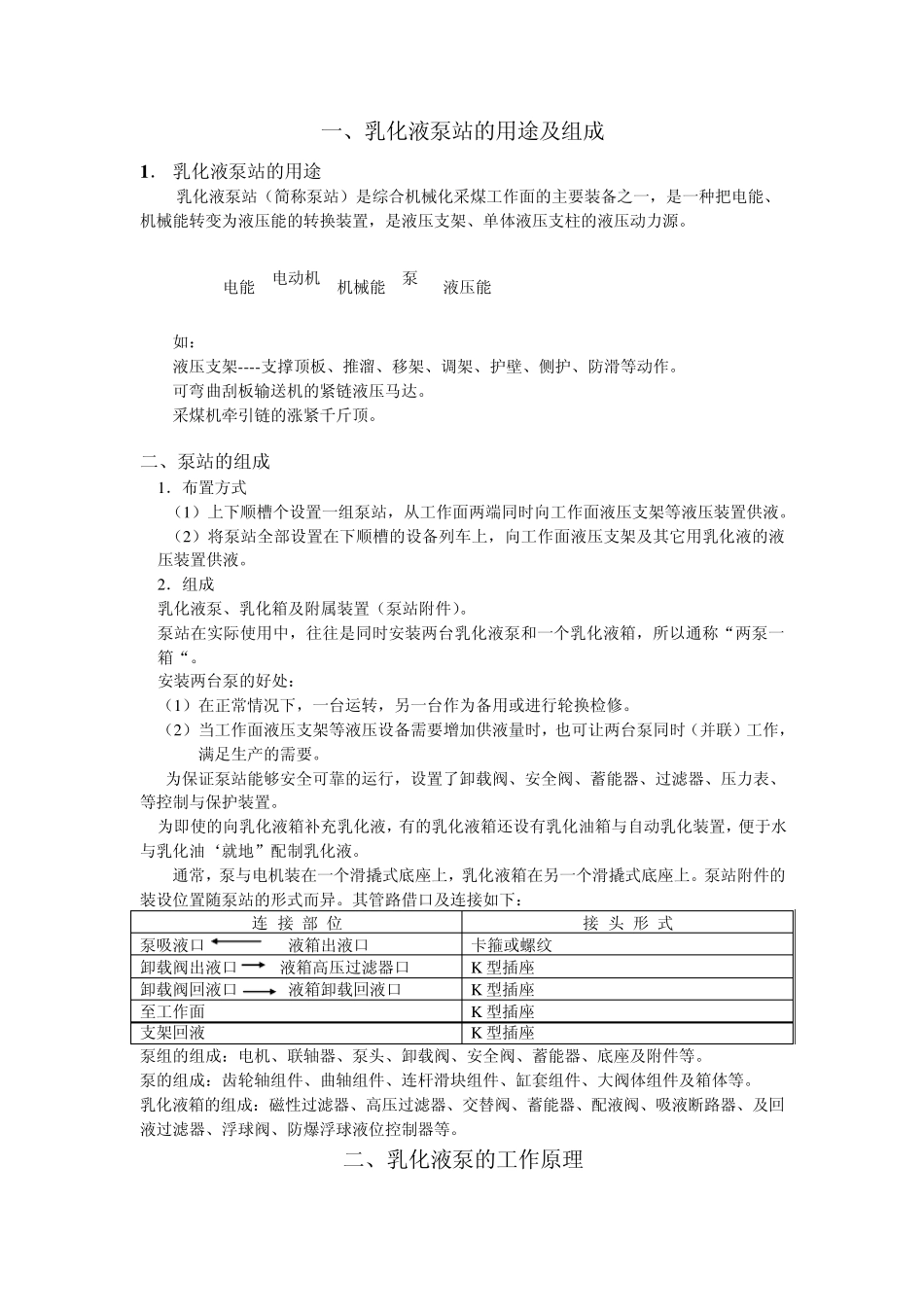

DRB20031.5型乳化液泵站泵培训资料_第3页
3/7
综 采 设 备 维 修 人 员 及 技 术 人 员 培 训 班 ( D R B 2 0 0 / 3 1. 5 型 乳 化 液 泵 站 ) 培 训 讲 义 南京豪辛柯机械制造有限公司 目 录 一、 乳化液泵站的用途及组成 二、 乳化液泵的工作原理 三、 乳化液泵的流量和压力 四、 乳化液泵站的主要技术参数 五、 乳化液泵站的液压系统 六、 乳化液泵(泵头)的构造 七、 乳化液箱主要部件介绍 八、 乳化液泵站的使用 九、 常见故障的判断方法及处理 十、 乳化液泵维修过程中的几个问题 附、液压传动介质----乳化液 附图请见使用说明书 一、乳化液泵站的用途及组成 1 . 乳化液泵站的用途 乳化液泵站(简称泵站)是综合机械化采煤工作面的主要装备之一,是一种把电能、 机械能转变为液压能的转换装置,是液压支架、单体液压支柱的液压动力源。 电能 电动机 机械能 泵 液压能 如: 液压支架----支撑顶板、推溜、移架、调架、护壁、侧护、防滑等动作。 可弯曲刮板输送机的紧链液压马达。 采煤机牵引链的涨紧千斤顶。 二、泵站的组成 1.布置方式 (1)上下顺槽个设置一组泵站,从工作面两端同时向工作面液压支架等液压装置供液。 (2)将泵站全部设置在下顺槽的设备列车上,向工作面液压支架及其它用乳化液的液压装置供液。 2.组成 乳化液泵、乳化箱及附属装置(泵站附件)。 泵站在实际使用中,往往是同时安装两台乳化液泵和一个乳化液箱,所以通称“两泵一箱“。 安装两台泵的好处: (1)在正常情况下,一台运转,另一台作为备用或进行轮换检修。 (2)当工作面液压支架等液压设备需要增加供液量时,也可让两台泵同时(并联)工作,满足生产的需要。 为保证泵站能够安全可靠的运行,设置了卸载阀、安全阀、蓄能器、过滤器、压力表、等控制与保护装置。 为即使的向乳化液箱补充乳化液,有的乳化液箱还设有乳化油箱与自动乳化装置,便于水与乳化油‘就地”配制乳化液。 通常,泵与电机装在一个滑撬式底座上,乳化液箱在另一个滑撬式底座上。泵站附件的装设位置随泵站的形式而异。其管路借口及连接如下: 连 接 部 位 接 头 形 式 泵吸液口 液箱出液口 卡箍或螺纹 卸载阀出液口 液箱高压过滤器口 K 型插座 卸载阀回液口 液箱卸载回液口 K 型插座 至工作面 K 型插座 支架回液 K 型插座 泵组的组成:电机、联轴器、泵头、卸载阀、安全阀、蓄能器、底座及附件等。 泵的...
