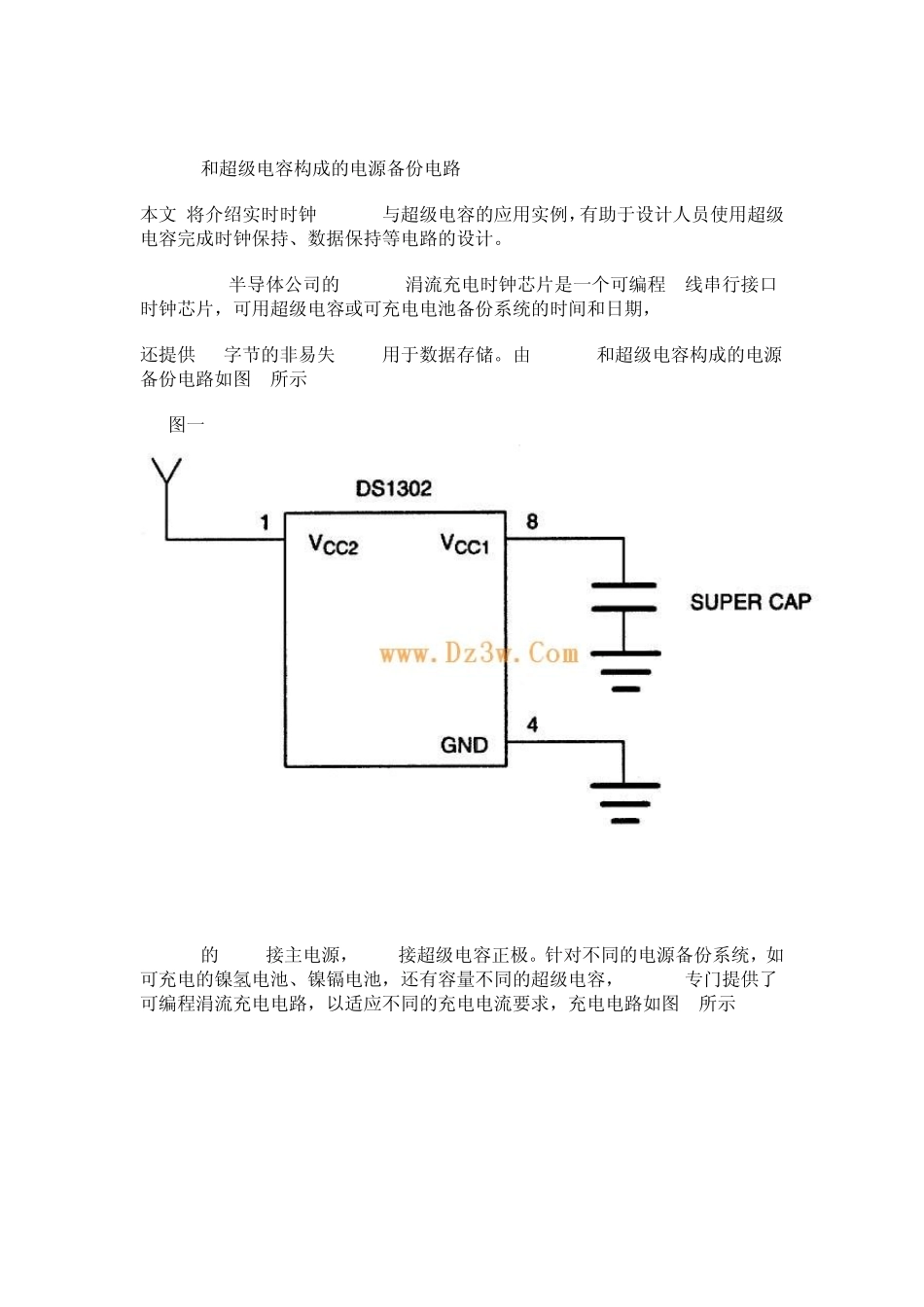

DS1302的电源备份和晶振起振问题如何解决？

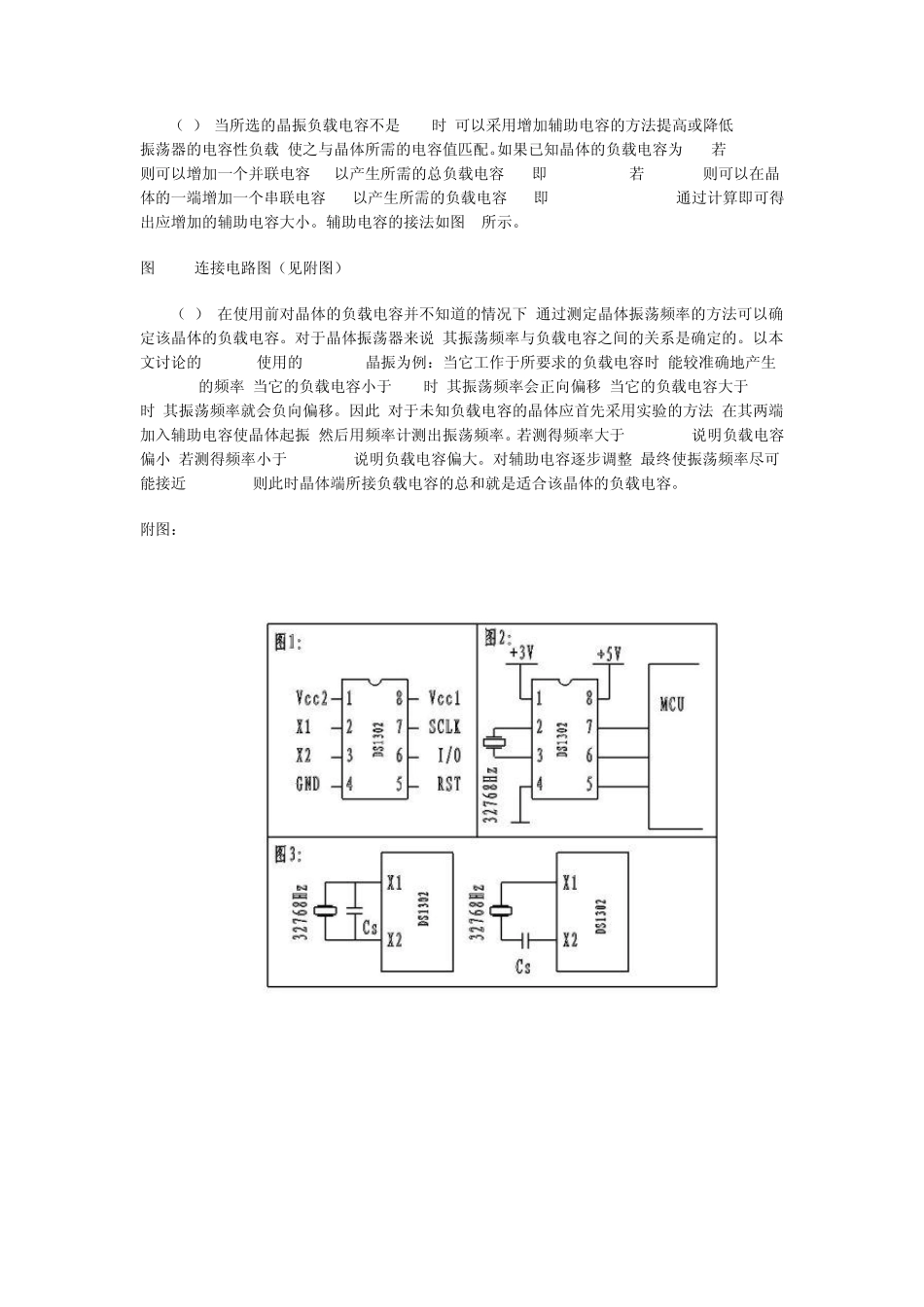

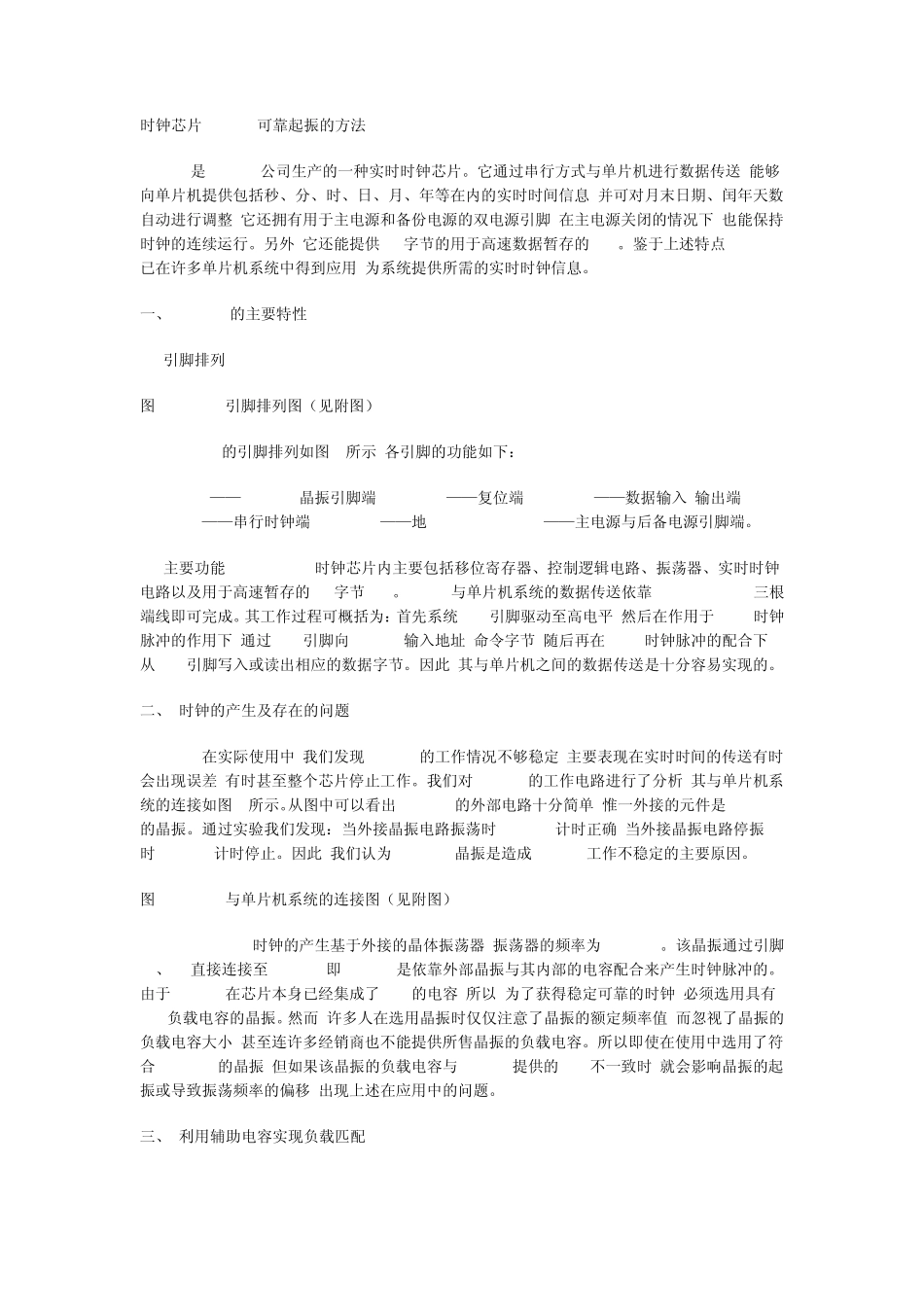

时钟芯片DS1302可靠起振的方法 DS1302是Dallas公司生产的一种实时时钟芯片。它通过串行方式与单片机进行数据传送,能够向单片机提供包括秒、分、时、日、月、年等在内的实时时间信息,并可对月末日期、闰年天数自动进行调整;它还拥有用于主电源和备份电源的双电源引脚,在主电源关闭的情况下,也能保持时钟的连续运行。另外,它还能提供31字节的用于高速数据暂存的RAM。鉴于上述特点,DS1302已在许多单片机系统中得到应用,为系统提供所需的实时时钟信息。 一、 DS1302的主要特性 1. 引脚排列 图1 DS1302引脚排列图（见附图） DS1302的引脚排列如图1所示,各引脚的功能如下： X1,X2——32768Hz晶振引脚端; RST——复位端; I/O——数据输入/输出端; SCLK——串行时钟端; GND——地; VCC2,VCC1——主电源与后备电源引脚端。 2. 主要功能: DS1302时钟芯片内主要包括移位寄存器、控制逻辑电路、振荡器、实时时钟电路以及用于高速暂存的31字节RAM。DS1302与单片机系统的数据传送依靠RST,I/O,SCLK三根端线即可完成。其工作过程可概括为：首先系统RST引脚驱动至高电平,然后在作用于SCLK时钟脉冲的作用下,通过I/O引脚向DS1302输入地址/命令字节,随后再在SCLK时钟脉冲的配合下,从 I/O引脚写入或读出相应的数据字节。因此,其与单片机之间的数据传送是十分容易实现的。 二、 时钟的产生及存在的问题 (1) 在实际使用中,我们发现 DS1302的工作情况不够稳定,主要表现在实时时间的传送有时会出现误差,有时甚至整个芯片停止工作。我们对DS1302的工作电路进行了分析,其与单片机系统的连接如图2所示。从图中可以看出,DS1302的外部电路十分简单,惟一外接的元件是32768Hz的晶振。通过实验我们发现：当外接晶振电路振荡时,DS1302计时正确;当外接晶振电路停振时,DS1302计时停止。因此,我们认为32768Hz晶振是造成 DS1302工作不稳定的主要原因。 图2 DS1302与单片机系统的连接图（见附图） (2) DS1302时钟的产生基于外接的晶体振荡器,振荡器的频率为32768Hz。该晶振通过引脚X1、X2直接连接至 DS1302,即 DS1302是依靠外部晶振与其内部的电容配合来产生时钟脉冲的。由于DS1302在芯片本身已经集成了 6pF的电容,所以,为了获得稳定可靠的时钟,必须选用具有6pF负载电容的晶振。然而,许多人在选用晶振时仅仅注意了晶振的额定频率值,而忽视了晶振的负载电容大小,甚至连许多经销商也不能提供所售晶振的负载电容。所以即使在使用中选用了符合 32768Hz的晶振,...
