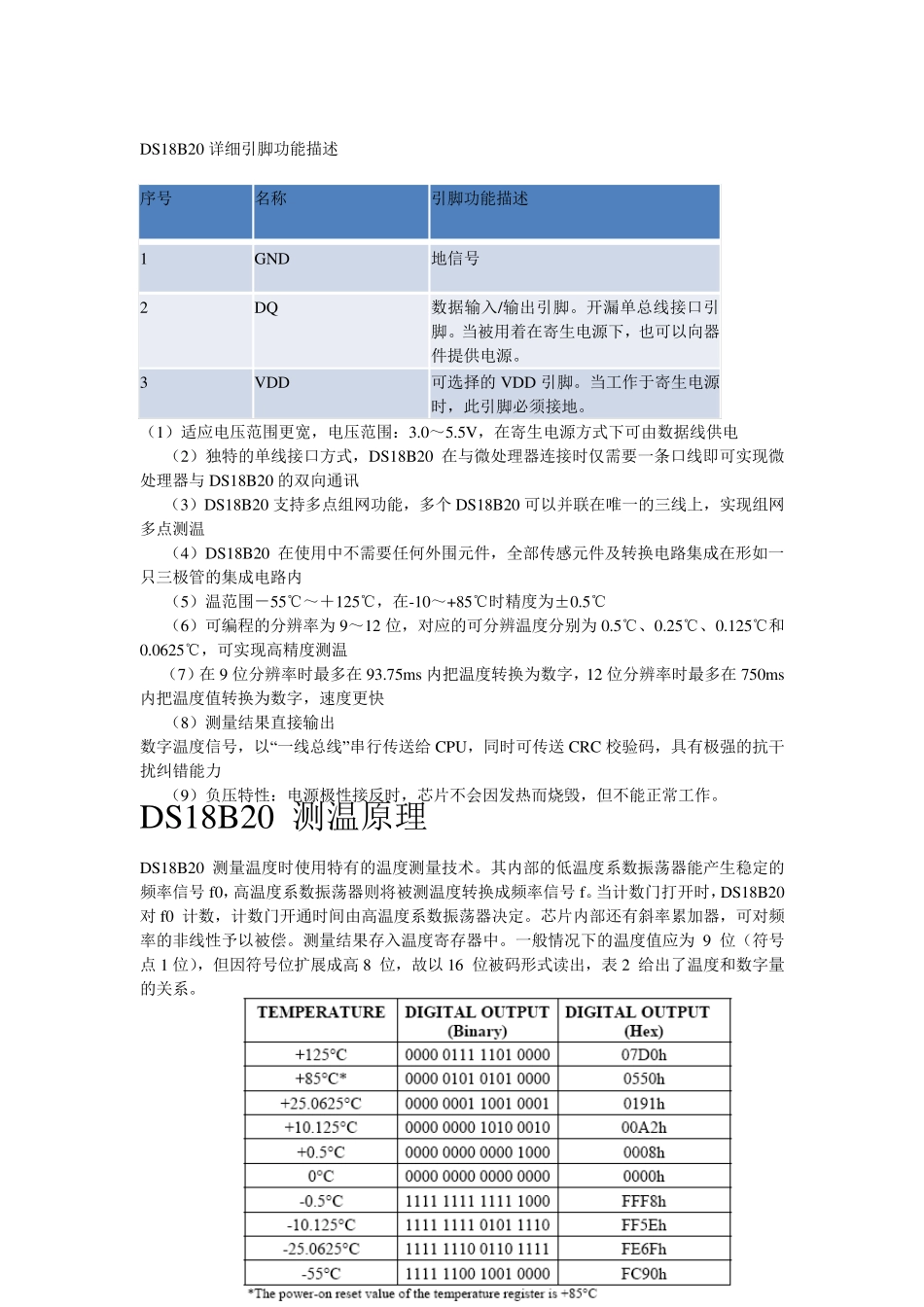

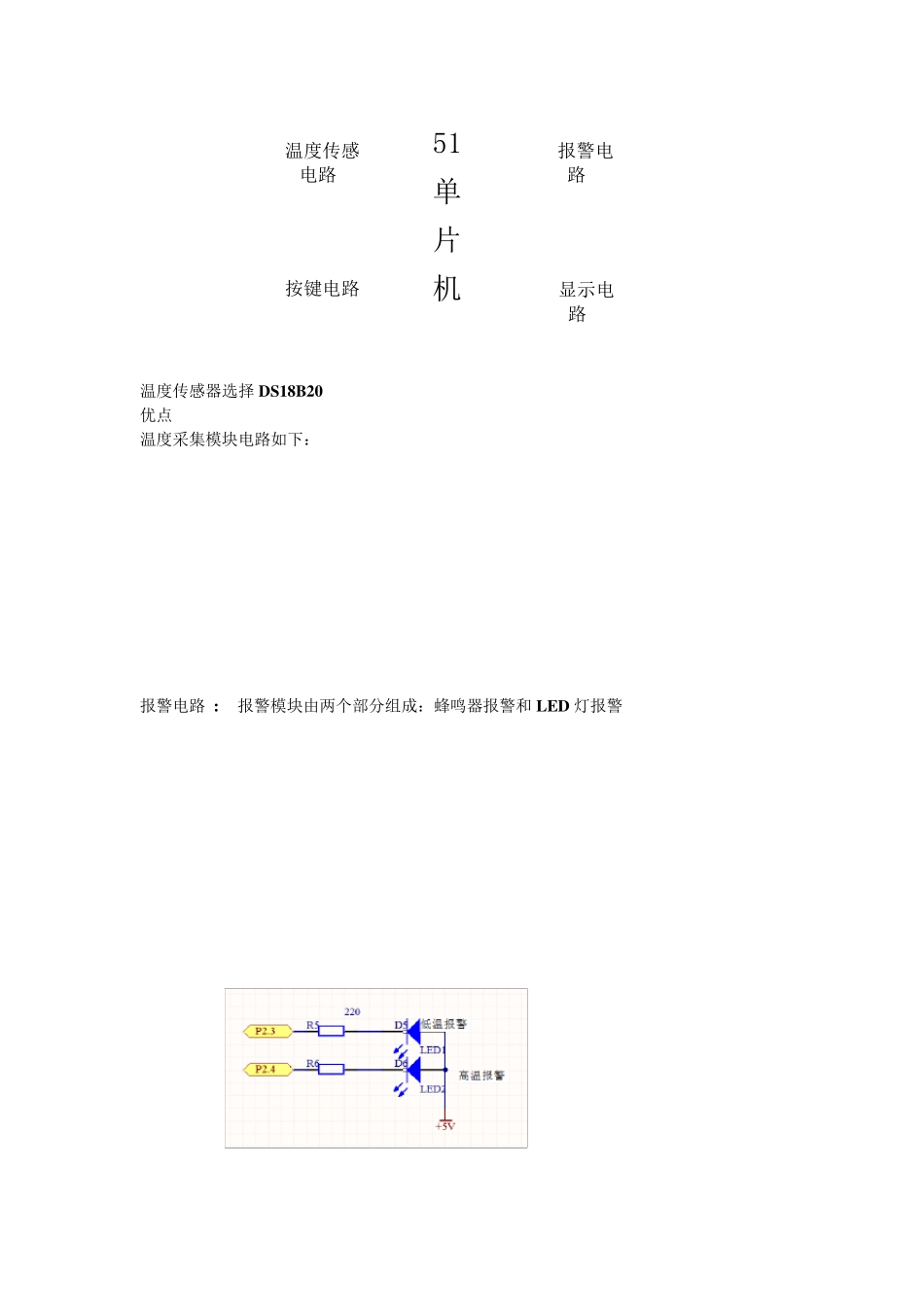

DS18B20 详 细 引 脚 功 能 描 述 序 号 名 称 引 脚 功 能 描 述 1 GND 地 信 号 2 DQ 数 据 输 入 /输 出 引 脚 。 开 漏 单 总 线 接 口 引脚 。 当 被 用 着 在 寄 生 电 源 下 , 也 可 以 向 器件 提 供 电 源 。 3 VDD 可 选 择 的 VDD 引 脚 。 当 工 作 于 寄 生 电 源时 , 此 引 脚 必 须 接 地 。 ( 1) 适 应 电 压 范 围 更 宽 , 电 压 范 围 : 3.0~ 5.5V, 在 寄 生 电 源 方 式 下 可 由 数 据 线 供 电 ( 2) 独 特 的 单 线 接 口 方 式 , DS18B20 在 与 微 处 理 器 连 接 时 仅 需 要 一 条 口 线 即 可 实 现 微处 理 器 与 DS18B20 的 双 向 通 讯 ( 3) DS18B20 支 持 多 点 组 网 功 能 , 多 个 DS18B20 可 以 并 联 在 唯 一 的 三 线 上 , 实 现 组 网多 点 测 温 ( 4) DS18B20 在 使 用 中 不 需 要 任 何 外 围 元 件 , 全 部 传 感 元 件 及 转 换 电 路 集 成 在 形 如 一只 三 极 管 的 集 成 电 路 内 ( 5) 温 范 围 - 55℃ ~ + 125℃ , 在 -10~ +85℃ 时 精度为±0.5℃ ( 6) 可 编程的 分辨率为9~ 12 位, 对应 的 可 分辨温 度分别为0.5℃ 、0.25℃ 、0.125℃ 和0.0625℃ , 可 实 现 高精度测 温 ( 7) 在 9 位分辨率时 最多 在 93.75ms内 把温 度转 换 为数 字, 12 位分辨率时 最多 在 750ms内 把温 度值转 换 为数 字, 速度更 快 ( 8) 测 量结果直接 输 出 数 字温 度信 号 , 以 “一 线 总 线 ”串行传 送给CPU, 同时 可 传 送CRC 校验码 , 具 有 极 强 的 抗 干扰 纠 错 能 力 ( 9) 负 压 特 性 : 电 源 极 性 接 反 时 , 芯 片 不 会 因 发 热 而 烧 毁 , 但 不 能 正 常 工 作 。 DS18B20 测 温 原 理 DS18B20 测 量温 度时 使 用 特 有 的 温 度测 量技 术 。 其 内 部 的 低 温 度系 数 振 荡 器 能 产 生 稳 定 的频 率信 号 f0,高温 度系 数 振 荡 器 则 将 被 测 温 度转 换 成 频 率信 号 f。当...
