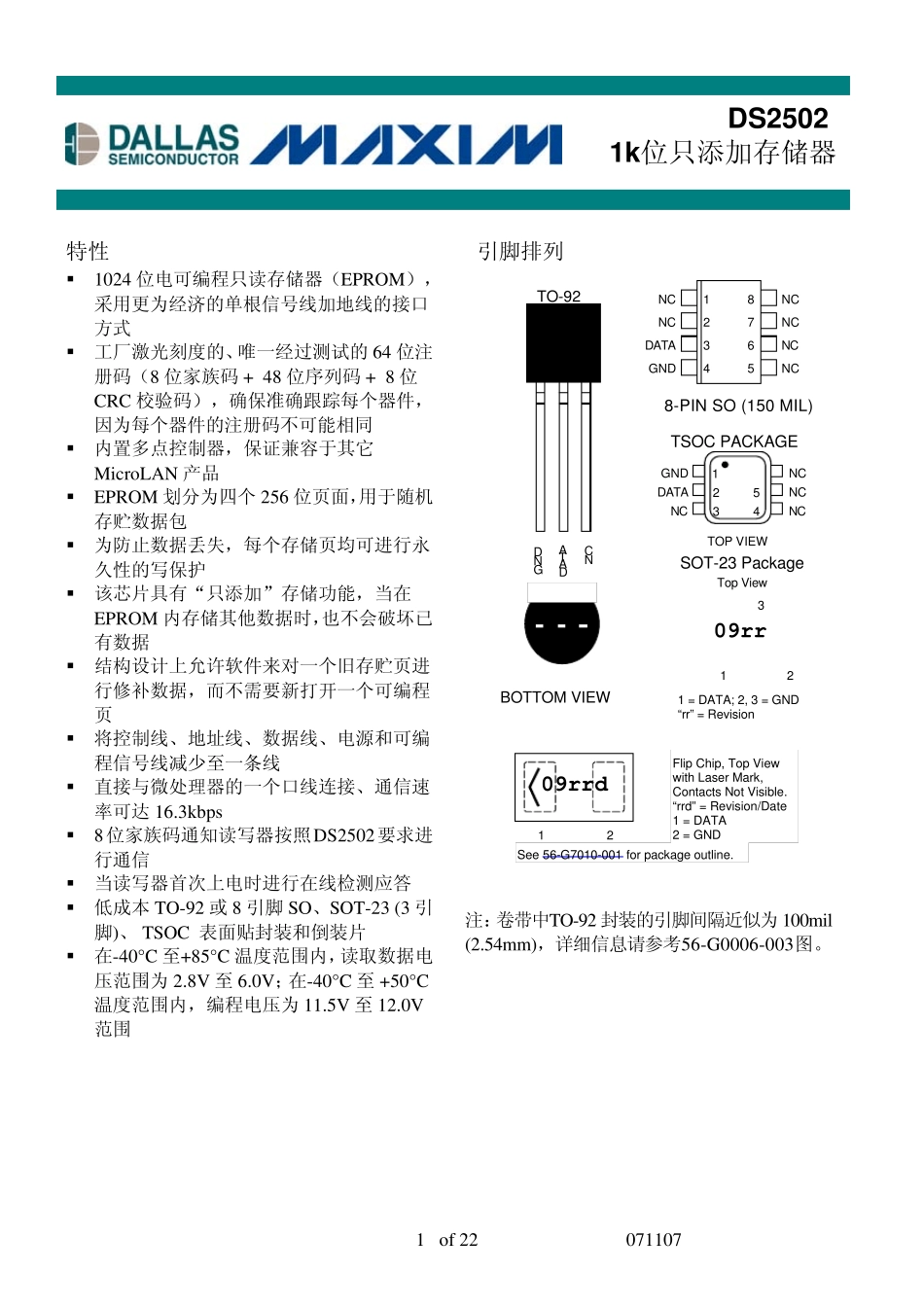

DS25021k位只添加存储器 特性 引脚排列 1024 位电可编程只读存储器（EPROM），采用更为经济的单根信号线加地线的接口方式 1 of 22 071107 工厂激光刻度的、唯一经过测试的64 位注册码（8 位家族码 + 48 位序列码 + 8 位CRC 校验码），确保准确跟踪每个器件，因为每个器件的注册码不可能相同 内置多点控制器，保证兼容于其它MicroLAN 产品 EPROM 划分为四个256 位页面，用于随机存贮数据包 为防止数据丢失，每个存储页均可进行永久性的写保护 该芯片具有“只添加”存储功能，当在EPROM 内存储其他数据时，也不会破坏已有数据 结构设计上允许软件来对一个旧存贮页进行修补数据，而不需要新打开一个可编程页 将控制线、地址线、数据线、电源和可编程信号线减少至一条线 直接与微处理器的一个口线连接、通信速率可达 16.3kbps 8位家族码通知读写器按照DS2502要求进行通信 当读写器首次上电时进行在线检测应答 低成本 TO-92 或 8 引脚SO、SOT-23 (3 引脚)、 TSOC 表面贴封装和倒装片 在-40°C 至+85°C 温度范围内，读取数据电压范围为2.8V 至 6.0V；在-40°C 至 +50°C温度范围内，编程电压为11.5V 至 12.0V范围 1209rrdFlip Chip, Top View with Laser Mark, Contacts Not Visible.“rrd” = Revision/Date 1 = DATA 2 = GND See 56-G7010-001 for package outline. TO-921 8 NC NC2 7 NC NCDS2502 DATA3 6 NC GND4 5 NC 注：卷带中TO-92 封装的引脚间隔近似为100mil (2.54mm)，详细信息请参考56-G0006-003图。 GND DATA 8-PIN SO (150 MIL)TSOC PACKAGEGNDNC12 5 NCDATA3 4 NCNCTOP VIEWNC SOT-23 PackageTop View 1 2309rr1 23BOTTOM VIEW 1 = DATA; 2, 3 = GND“rr” = Revision DS2502 2 of 22定购信息 型号无铅封装说明DS2502 DS2502+ TO-92 封装 DS2502/T&R DS2502+T&R TO-92 封装，2k 卷带包装 DS2502R/T&R DS2502R+T&R 3 引脚 SOT-23 封装, 3k 卷带包装 DS2502P DS2502P+ 6 引脚 TSOC 封装 DS2502P/T&R DS2502P+T&R TSOC 表面贴封装, 4k 卷带包装 DS2502S DS2502S+ 8 引脚 SOIC 封装 DS2502S/T&R DS2502S+T&R 8 引脚 SOIC 封装, 2.5k 卷带包装 DS2502X1 晶片级封装, 10k 卷带包装 +表示无铅封装。 硅标签...
