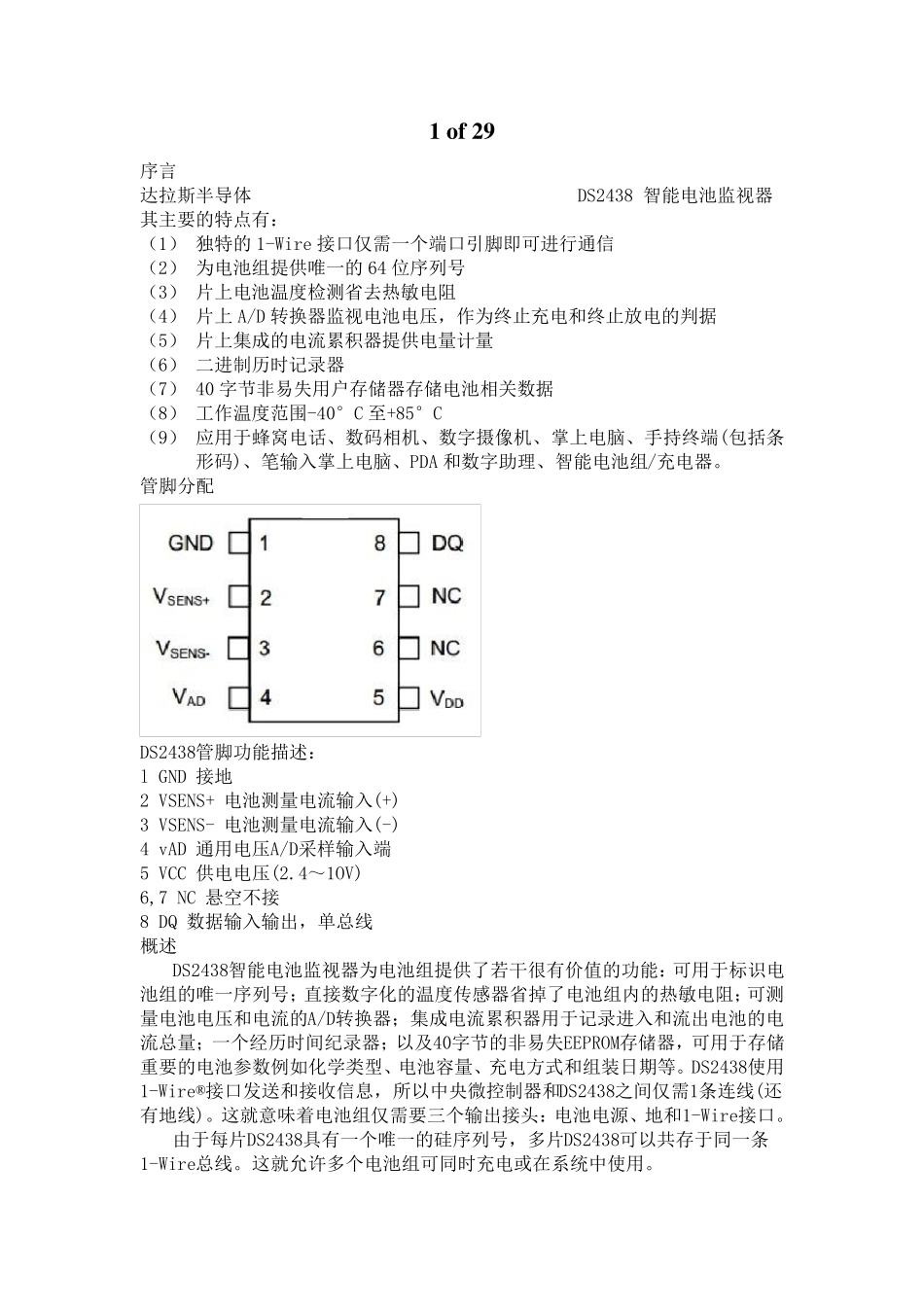

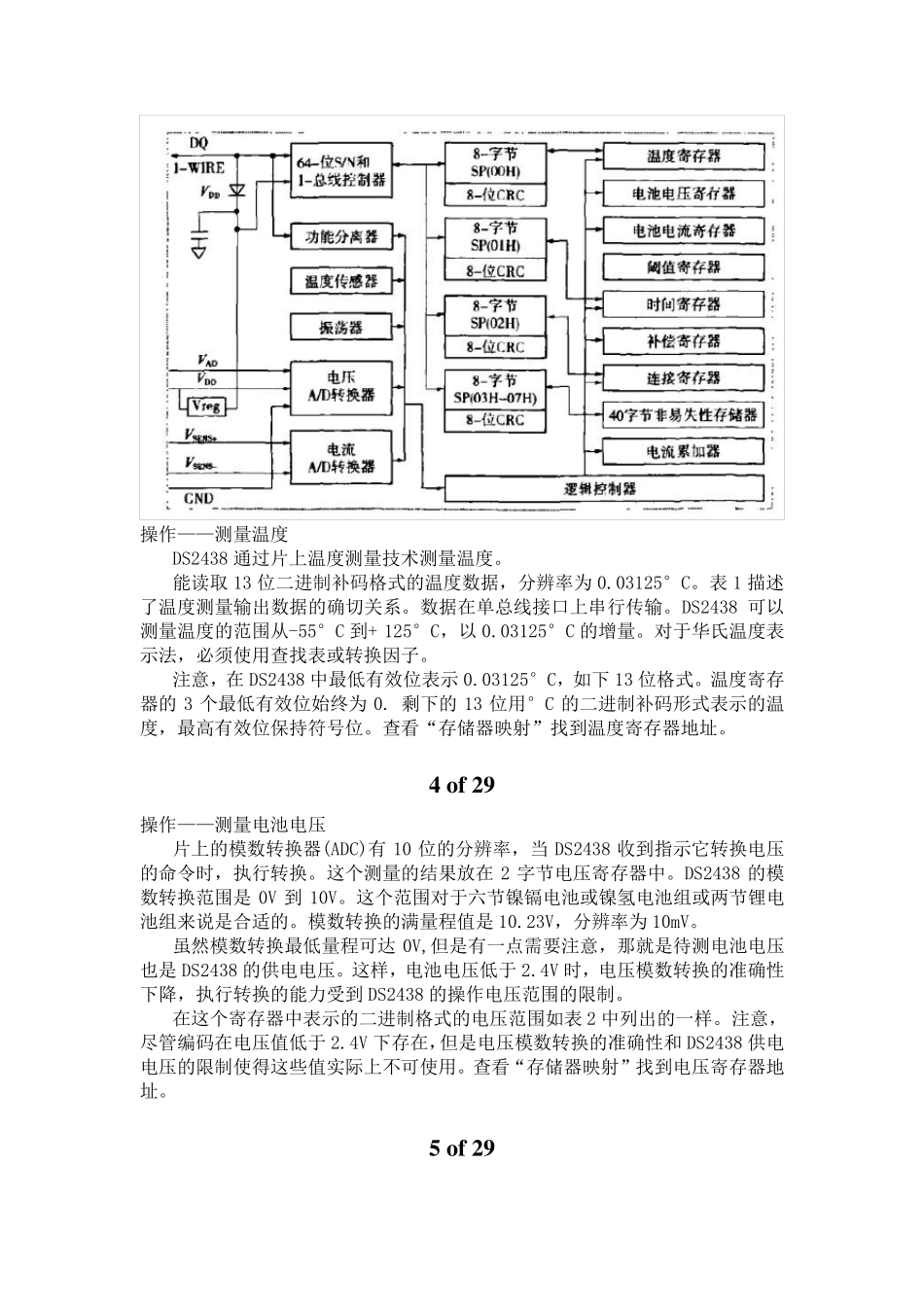

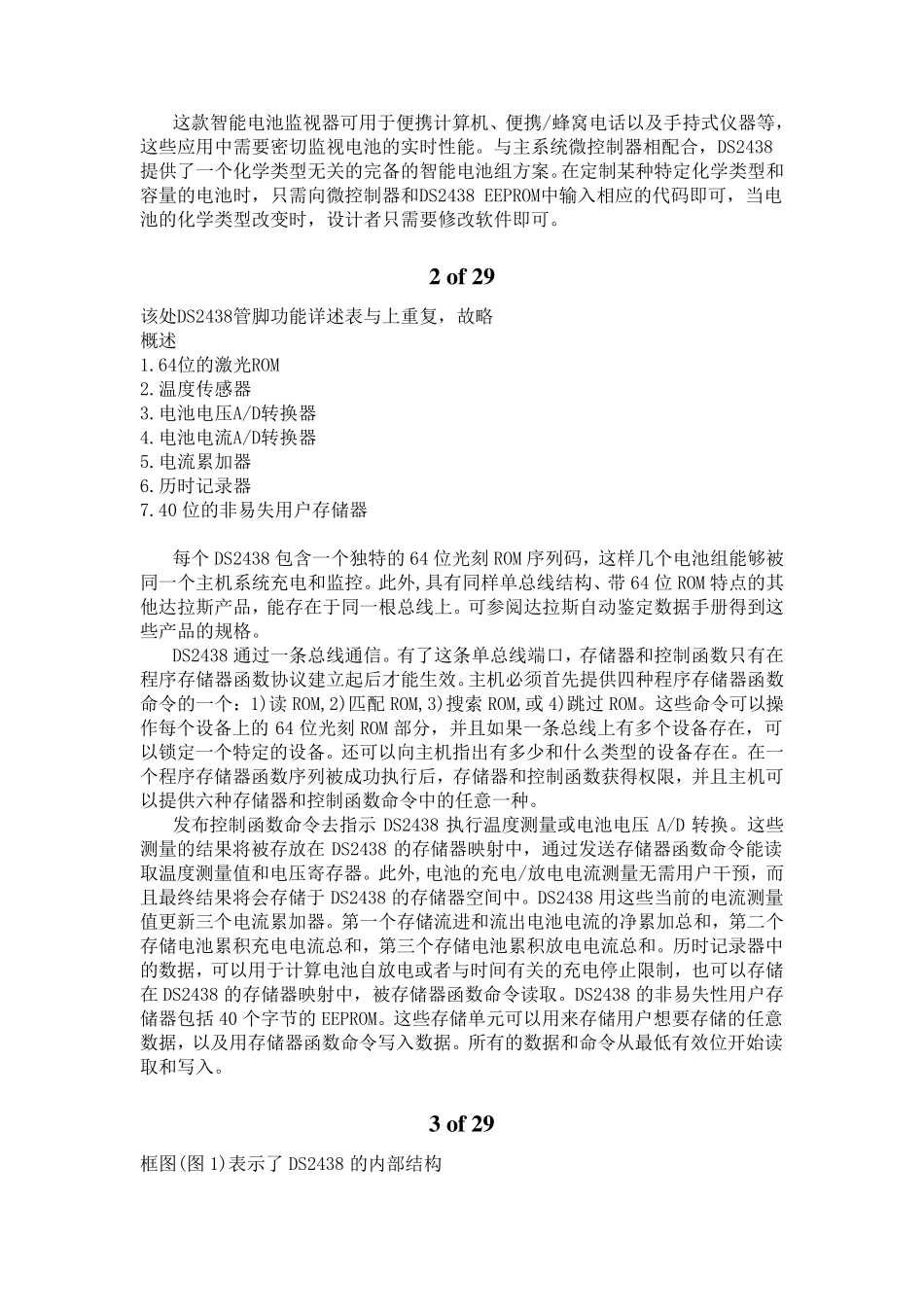

1 o f 29 序言 达拉斯半导体 DS2438 智能电池监视器 其主要的特点有： （1） 独特的1-Wire 接口仅需一个端口引脚即可进行通信 （2） 为电池组提供唯一的64 位序列号 （3） 片上电池温度检测省去热敏电阻 （4） 片上A/D 转换器监视电池电压，作为终止充电和终止放电的判据 （5） 片上集成的电流累积器提供电量计量 （6） 二进制历时记录器 （7） 40 字节非易失用户存储器存储电池相关数据 （8） 工作温度范围-40°C 至+85°C （9） 应用于蜂窝电话、数码相机、数字摄像机、掌上电脑、手持终端(包括条形码)、笔输入掌上电脑、PDA 和数字助理、智能电池组/充电器。 管脚分配 DS2438管脚功能描述： l GND 接地 2 VSENS+ 电池测量电流输入(+) 3 VSENS- 电池测量电流输入(-) 4 vAD 通用电压A/D采样输入端 5 VCC 供电电压(2.4～1OV) 6,7 NC 悬空不接 8 DQ 数据输入输出，单总线 概述 DS2438智能电池监视器为电池组提供了若干很有价值的功能：可用于标识电池组的唯一序列号；直接数字化的温度传感器省掉了电池组内的热敏电阻；可测量电池电压和电流的A/D转换器；集成电流累积器用于记录进入和流出电池的电流总量；一个经历时间纪录器；以及40字节的非易失EEPROM存储器，可用于存储重要的电池参数例如化学类型、电池容量、充电方式和组装日期等。DS2438使用1-Wire®接口发 送 和接收 信息 ，所 以中 央 微 控 制器和DS2438之 间仅需1条连 线(还有地线)。这 就 意 味 着 电池组仅需要三 个输出接头 ：电池电源 、地和1-Wire接口。 由 于每 片DS2438具 有一个唯一的硅 序列号，多 片DS2438可以共 存于同 一条1-Wire总线。这 就 允 许 多 个电池组可同 时充电或 在 系 统 中 使用。 这款智能电池监视器可用于便携计算机、便携/蜂窝电话以及手持式仪器等，这些应用中需要密切监视电池的实时性能。与主系统微控制器相配合，DS2438提供了一个化学类型无关的完备的智能电池组方案。在定制某种特定化学类型和容量的电池时，只需向微控制器和DS2438 EEPROM中输入相应的代码即可，当电池的化学类型改变时，设计者只需要修改软件即可。 2 o f 29 该处DS2438管脚功能详述表与上重复，故略 概述 1.64位的激光ROM 2.温度传感器 3.电池电压A/D转换器 4.电池电流A/D转换器 5.电流累加器 6.历时记录器 7.40 位的非易失用户存储器 每个 DS2438 包含一个独...
