DSJ1080皮带机使用说明书

DSJ1080皮带机使用说明书_第1页
1/13
DSJ1080皮带机使用说明书_第2页
2/13
DSJ1080皮带机使用说明书_第3页
3/13

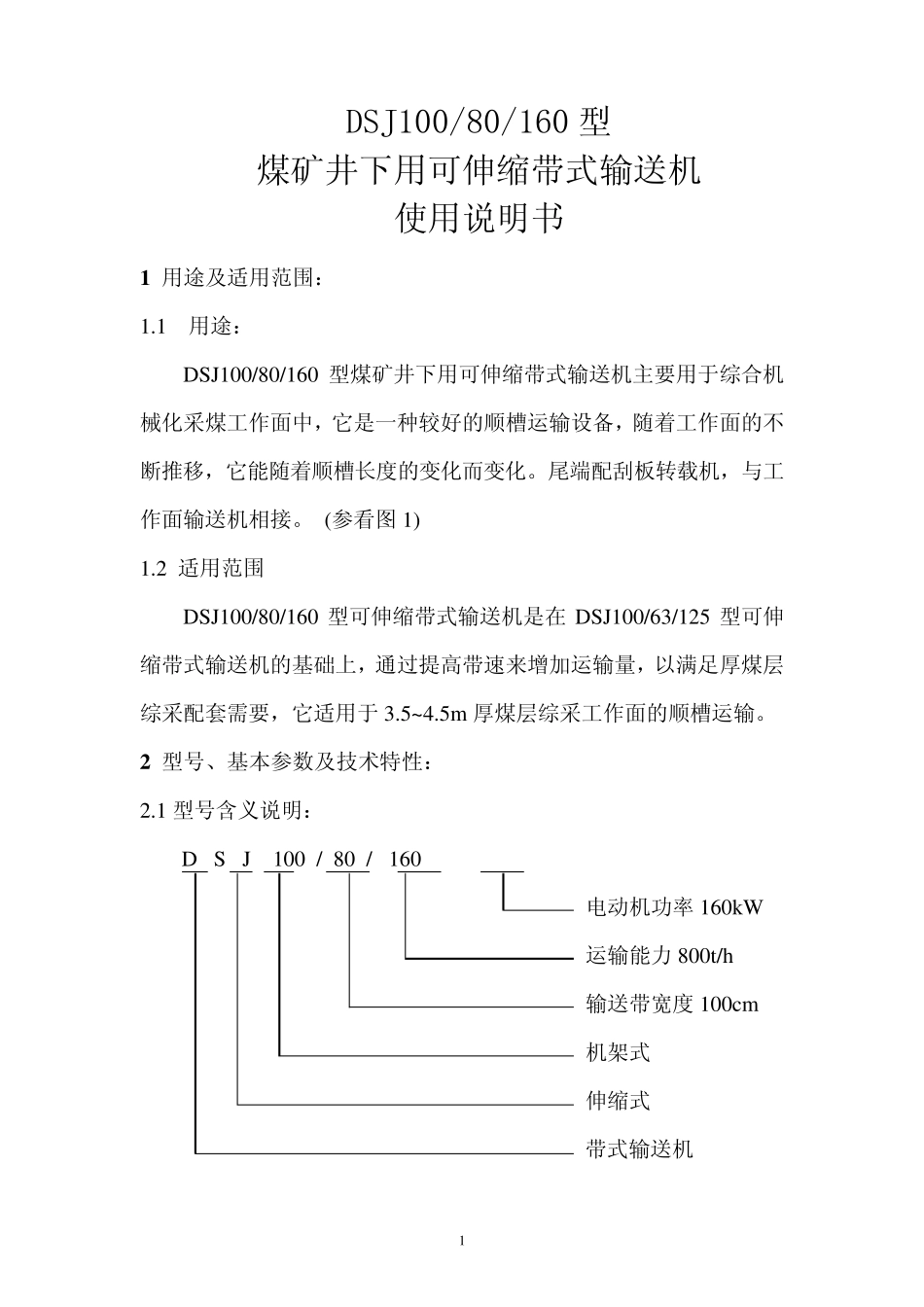

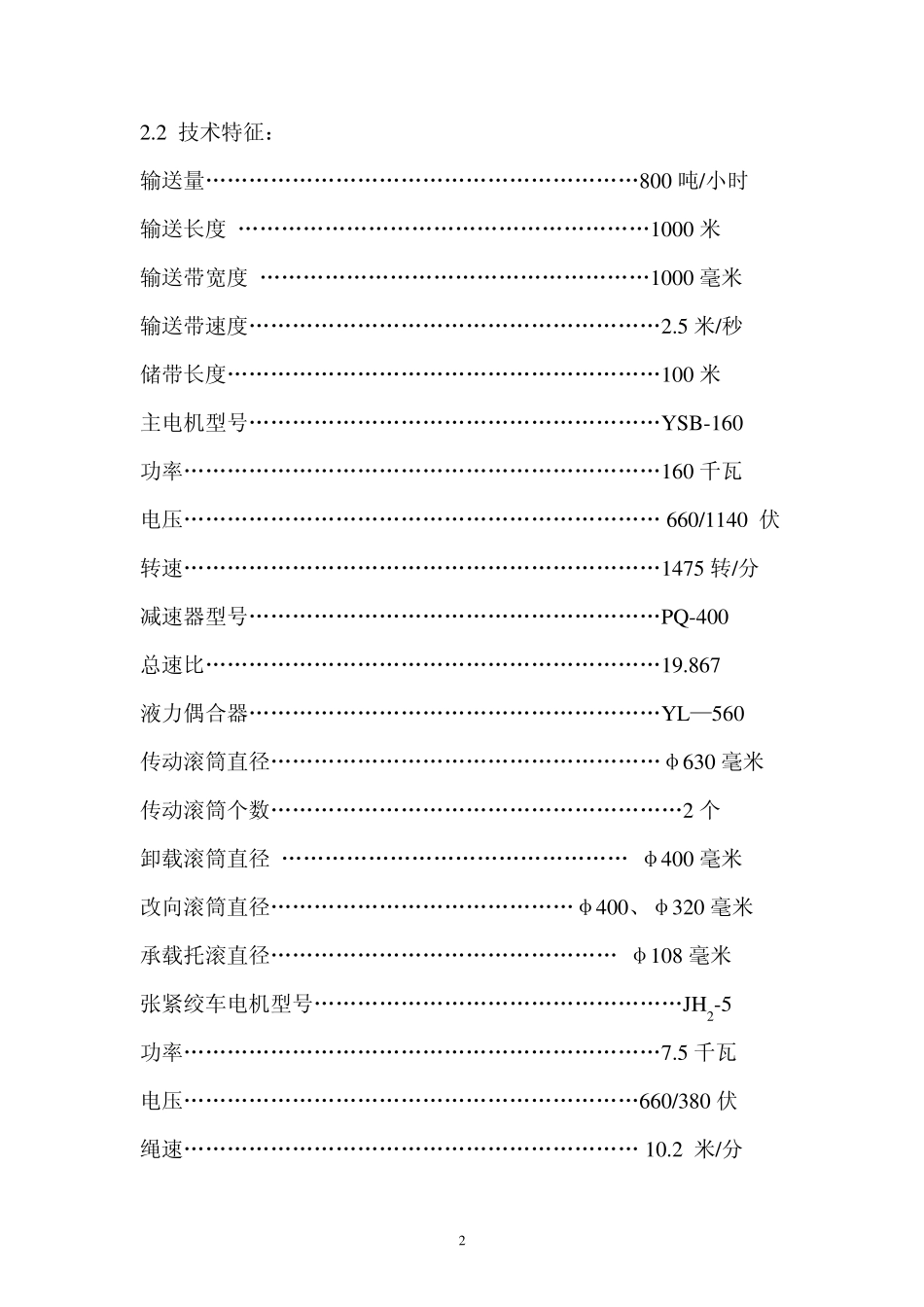

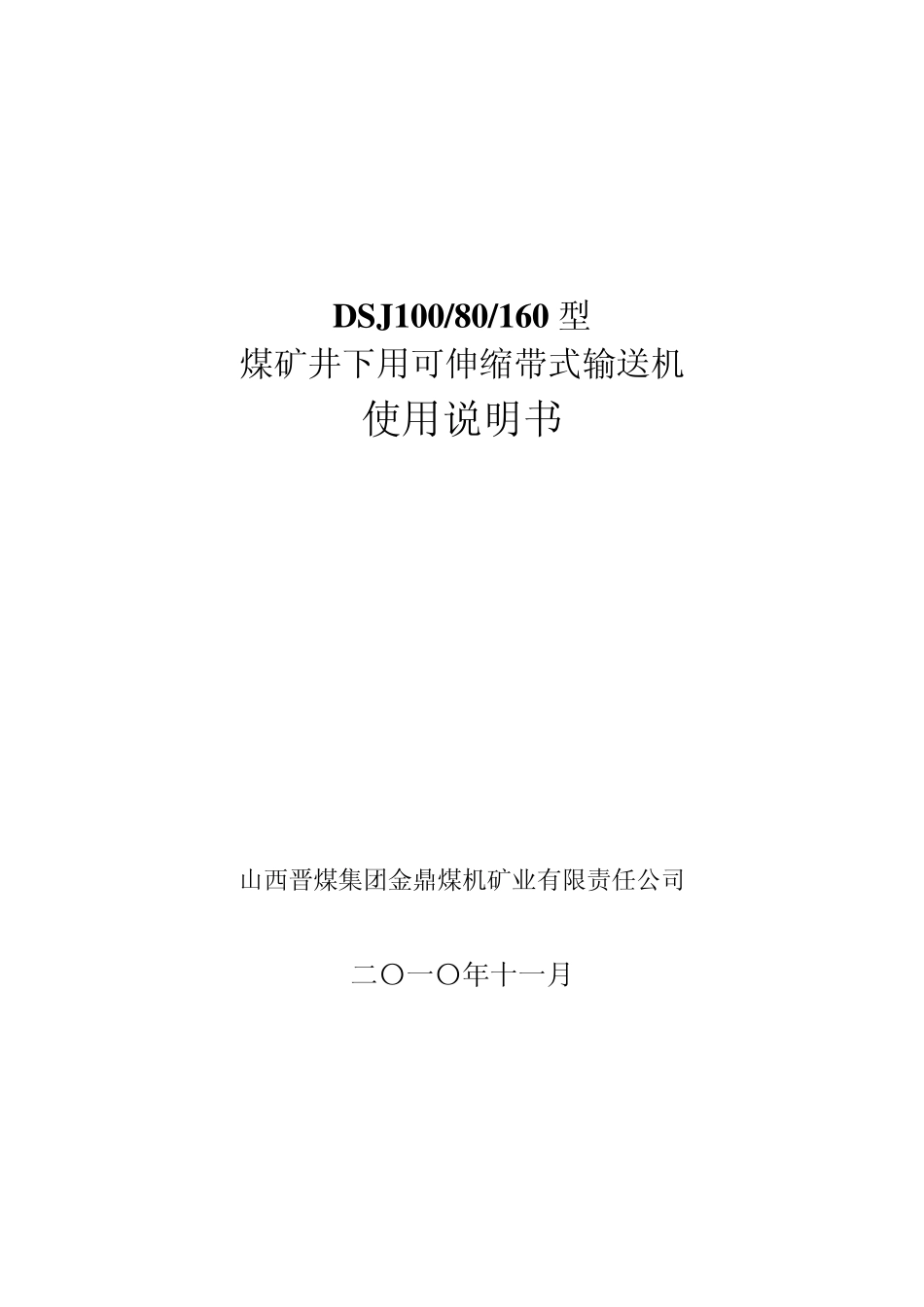

DSJ100/80/160 型 煤矿井下用可伸缩带式输送机 使用说明书 山西晋煤集团金鼎煤机矿业有限责任公司 二〇一〇年十一月 1 DSJ100/80/160 型 煤矿井下用可伸缩带式输送机 使用说明书 1 用途及适用范围: 1.1 用途: DSJ100/80/160 型煤矿井下用可伸缩带式输送机主要用于综合机械化采煤工作面中,它是一种较好的顺槽运输设备,随着工作面的不断推移,它能随着顺槽长度的变化而变化。尾端配刮板转载机,与工作面输送机相接。 (参看图1) 1.2 适用范围 DSJ100/80/160 型可伸缩带式输送机是在DSJ100/63/125 型可伸缩带式输送机的基础上,通过提高带速来增加运输量,以满足厚煤层综采配套需要,它适用于3.5~ 4.5m 厚煤层综采工作面的顺槽运输。 2 型号、基本参数及技术特性: 2.1 型号含义说明: D S J 100 / 80 / 160 电动机功率 160kW 运输能力 800t/h 输送带宽度 100cm 机架式 伸缩式 带式输送机 2 2.2 技术特征: 输送量……………………………………………………800 吨/小时 输送长度 …………………………………………………1000 米 输送带宽度 ………………………………………………1000 毫米 输送带速度…………………………………………………2.5 米/秒 储带长度……………………………………………………100 米 主电机型号…………………………………………………Y SB-160 功率…………………………………………………………160 千瓦 电压………………………………………………………… 660/1140 伏 转速…………………………………………………………1475 转/分 减速器型号…………………………………………………PQ-400 总速比………………………………………………………19.867 液力偶合器…………………………………………………Y L—560 传动滚筒直径………………………………………………φ630 毫米 传动滚筒个数…………………………………………………2 个 卸载滚筒直径 ………………………………………… φ400 毫米 改向滚筒直径……………………………………φ400、φ320 毫米 承载托滚直径………………………………………… φ108 毫米 张紧绞车电机型号……………………………………………JH2-5 功率…………………………………………………………7.5 千瓦 电压………………………………………………………660/380 伏 绳速………………...
