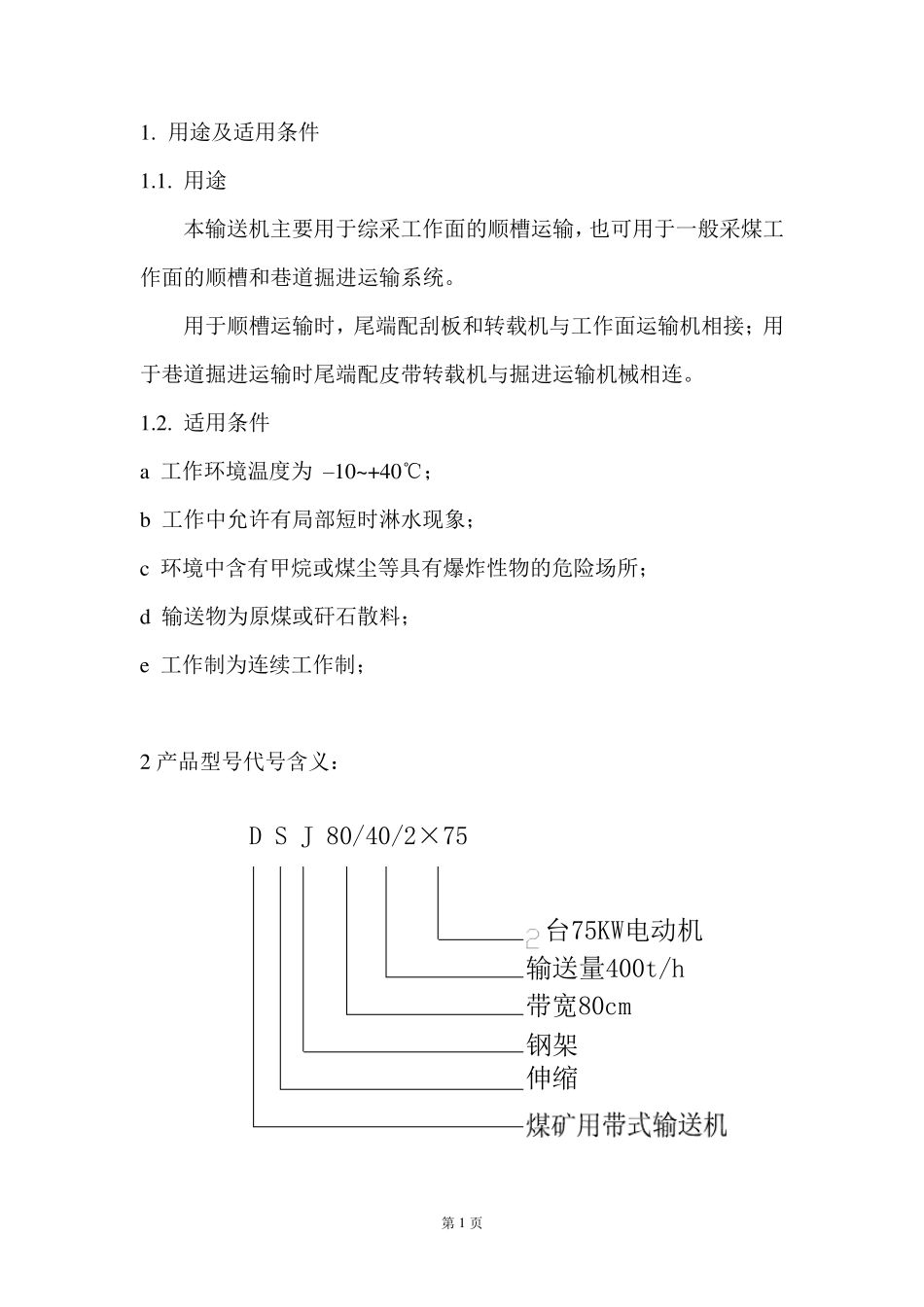

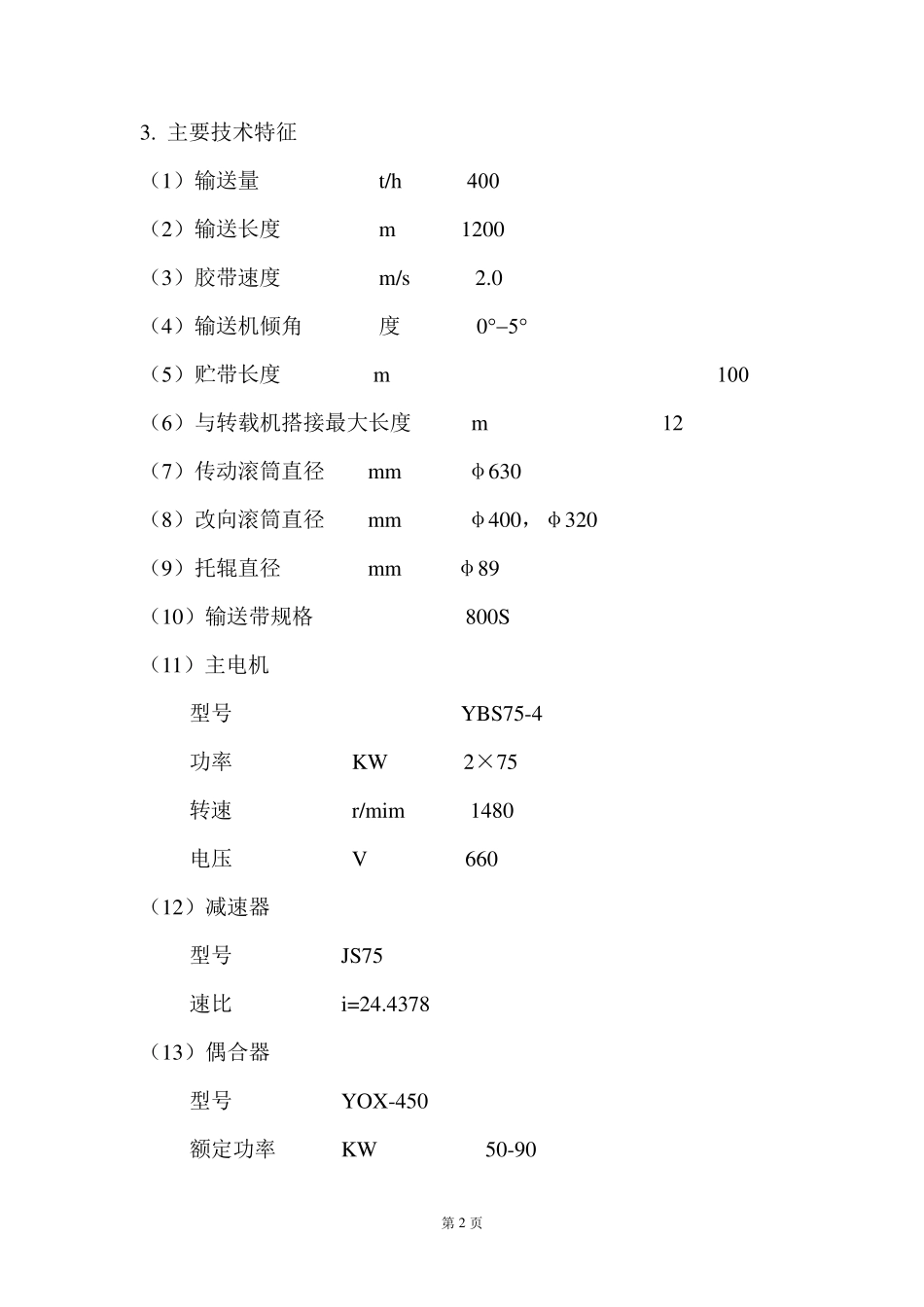

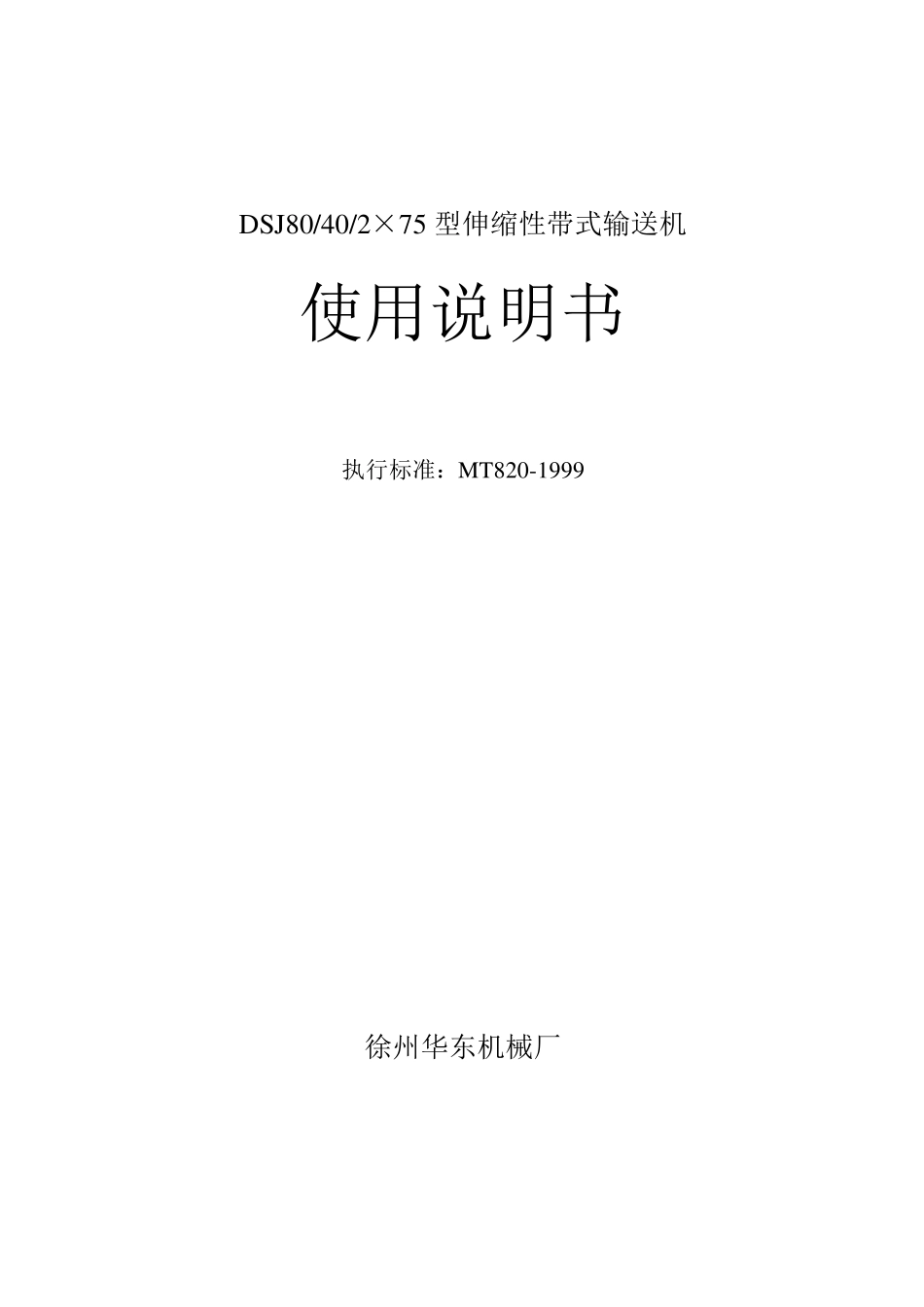

DSJ80/40/2×75 型伸缩性带式输送机 使用说明书 执行标准：MT820-1999 徐州华东机械厂 第 页 1 1. 用途及适用条件 1.1. 用途 本输送机主要用于综采工作面的顺槽运输，也可用于一般采煤工作面的顺槽和巷道掘进运输系统。 用于顺槽运输时，尾端配刮板和转载机与工作面运输机相接；用于巷道掘进运输时尾端配皮带转载机与掘进运输机械相连。 1.2. 适用条件 a 工作环境温度为 –10~+40℃； b 工作中允许有局部短时淋水现象； c 环境中含有甲烷或煤尘等具有爆炸性物的危险场所； d 输送物为原煤或矸石散料； e 工作制为连续工作制； 2 产品型号代号含义： 伸缩带宽80cm钢架输送量400t/h台75KW电动机D S J 80/40/2× 75 第 页 2 3. 主要技术特征 （1）输送量 t/h  （2）输送长度 m 1200 （3）胶带速度 m/s 2.0 （4）输送机倾角 度 0（）贮带长度m（）与转载机搭接最大长度m（）传动滚筒直径 mm φ630 （8）改向滚筒直径 mm φ400，φ320 （9）托辊直径 mm φ89 （10）输送带规格 800S （11）主电机 型号 YBS75-4 功率 KW 2×75 转速 r/mim 1480 电压 V 660 （12）减速器 型号 JS75 速比 i=24.4378 （13）偶合器 型号 YOX-450 额定功率 KW 50-90 第 页 3 （14）张紧绞车 K H 16 4. 本机特点 4.1 除转载机与机尾有一搭接长度可供工作面快速掘进外，另有贮带装置可使机身实现伸长和缩短，从而能有效地提高顺槽运输能力，加快回采和掘进进度。 4.2 非固定部分的机身，采用无螺栓联接的快速可拆支架，结构简单、拆装方便、劳动强度低，操作时间短，对顺槽适应性强。 4.3 设置在机头的胶带张紧装置，采用绞车拖动，以满足输送机的运输要求。 4.4 全机所用的槽型托辊,平托辊,改向滚筒等均为通用件,可以通用互换. 4.5 传动滚筒采用铸胶滚筒,增大了摩擦系数。 5. 工作原理 本机是以胶带作为牵引力承载机构的连续运输设备。与普通带式输送机相比增加了贮带装置，工作原理如图所示。当游动小车向机尾端移动时，胶带进入贮带装置内，机尾回缩，反之，则机尾延伸，因而使输送机具有可伸缩的性能。 6．主要结构概述 本机分为固定与非固定二大部份。固定部分由卸载装置、传动装置、驱动装置、贮带装置等组成...
