DSP实验手册实验六音频的输入与输出实验

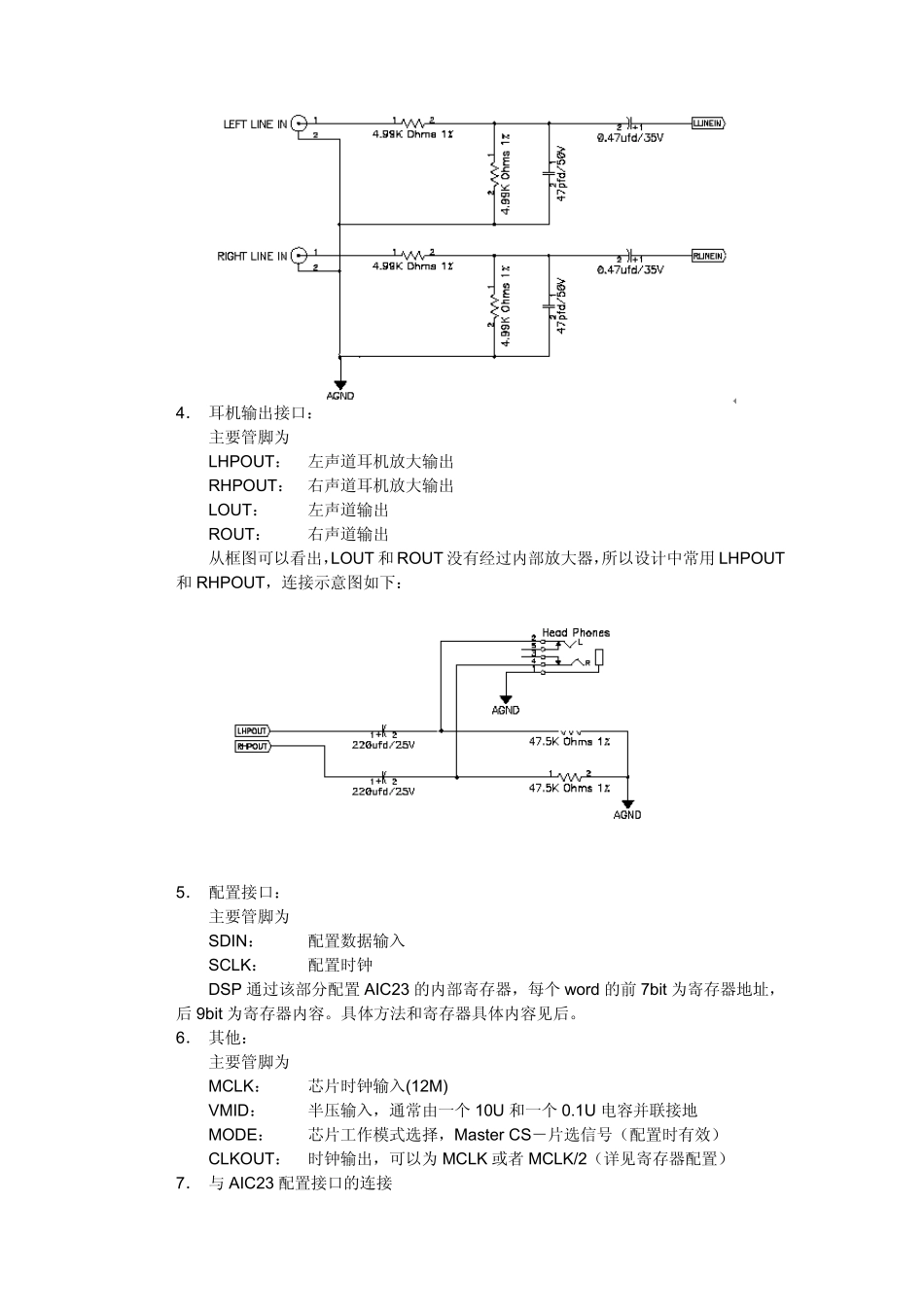

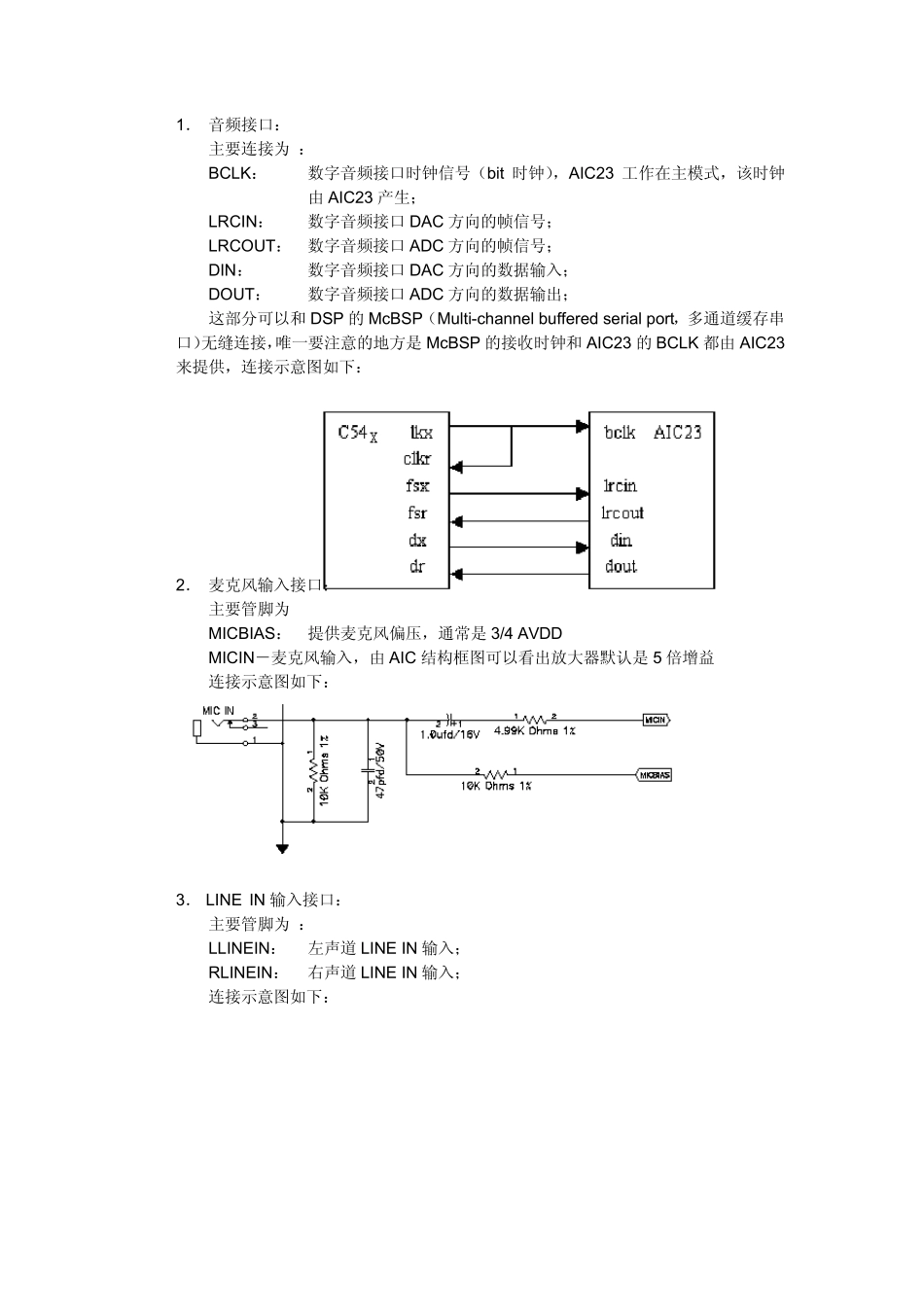

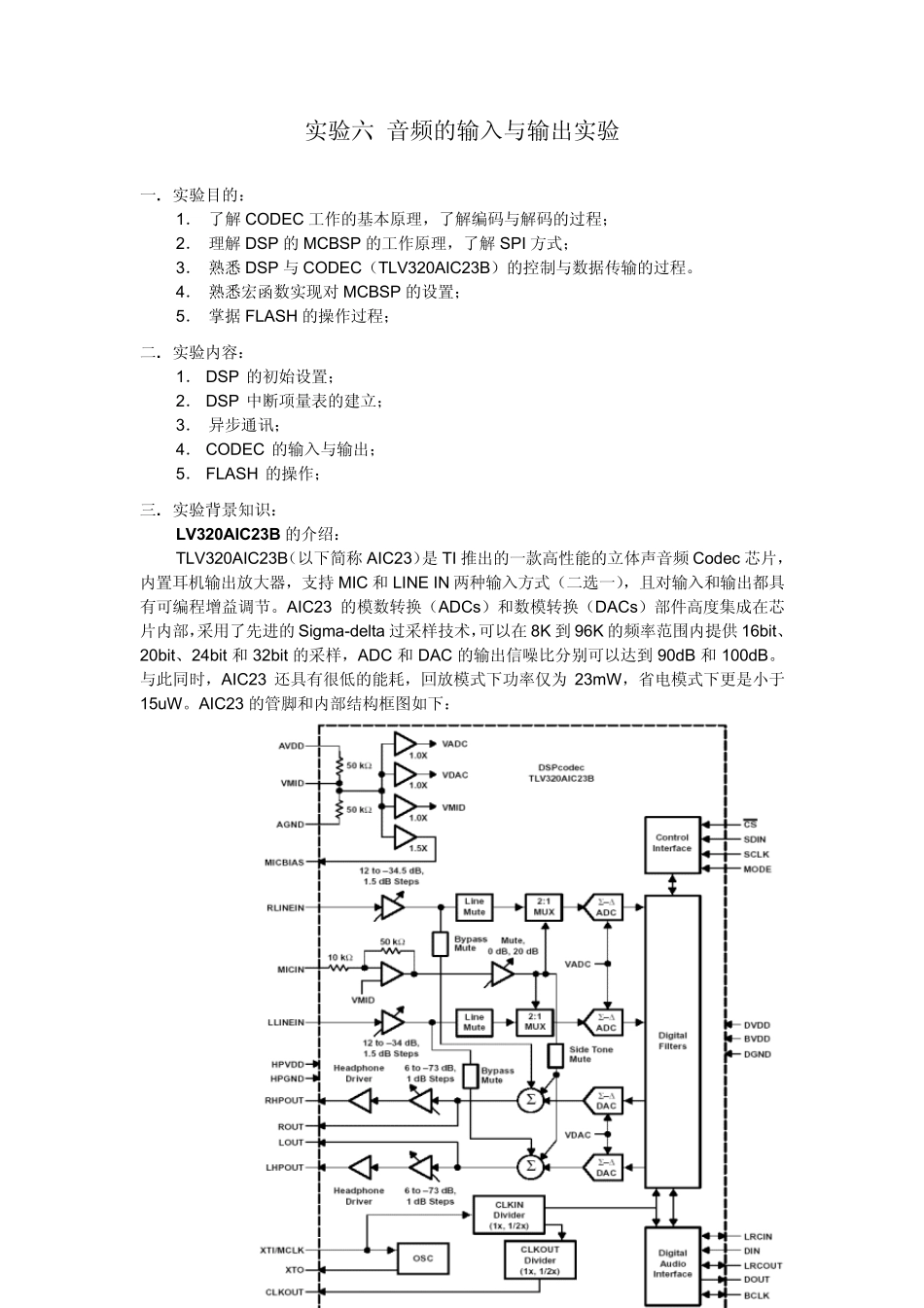

实验六 音频的输入与输出实验 一. 实验目的： 1． 了解CODEC 工作的基本原理，了解编码与解码的过程； 2． 理解DSP 的MCBSP 的工作原理，了解SPI 方式； 3． 熟悉DSP 与CODEC（TLV320AIC23B）的控制与数据传输的过程。 4． 熟悉宏函数实现对MCBSP 的设置； 5． 掌据FLASH 的操作过程； 二. 实验内容： 1． DSP 的初始设置； 2． DSP 中断项量表的建立； 3． 异步通讯； 4． CODEC 的输入与输出； 5． FLASH 的操作； 三. 实验背景知识： LV320AIC23B 的介绍： TLV320AIC23B（以下简称AIC23）是TI 推出的一款高性能的立体声音频Codec 芯片，内置耳机输出放大器，支持MIC 和LINE IN 两种输入方式（二选一），且对输入和输出都具有可编程增益调节。AIC23 的模数转换（ADCs）和数模转换（DACs）部件高度集成在芯片内部，采用了先进的Sigma-delta 过采样技术，可以在8K 到96K 的频率范围内提供16bit、20bit、24bit 和32bit 的采样，ADC 和DAC 的输出信噪比分别可以达到90dB 和100dB。与此同时，AIC23 还具有很低的能耗，回放模式下功率仅为 23mW，省电模式下更是小于15u W。AIC23 的管脚和内部结构框图如下： 1． 音频接口： 主要连接为 ： BCLK： 数字音频接口时钟信号（bit 时钟），AIC23 工作在主模式，该时钟由 AIC23 产生； LRCIN： 数字音频接口DAC 方向的帧信号； LRCOUT： 数字音频接口ADC 方向的帧信号； DIN： 数字音频接口DAC 方向的数据输入； DOUT： 数字音频接口ADC 方向的数据输出； 这部分可以和 DSP 的 McBSP（Mu lti-channel bu ffered serial port，多通道缓存串口）无缝连接，唯一要注意的地方是 McBSP 的接收时钟和 AIC23 的 BCLK 都由 AIC23来提供，连接示意图如下： 2． 麦克风输入接口： 主要管脚为 MICBIAS： 提供麦克风偏压，通常是 3/4 AVDD MICIN－麦克风输入，由 AIC 结构框图可以看出放大器默认是 5 倍增益 连接示意图如下： 3． LINE IN 输入接口： 主要管脚为 ： LLINEIN： 左声道 LINE IN 输入； RLINEIN： 右声道 LINE IN 输入； 连接示意图如下： 4． 耳机输出接口： 主要管脚为 LHPOUT： 左声道耳机放大输出 RHPOUT： 右声道耳机放大输出 LOUT： 左声道输出 ROUT： 右声道输出 从框图可以看出，LOUT 和ROUT 没有经过内部放大器，所以设计中常用LHPOUT和RHPOUT，连...
