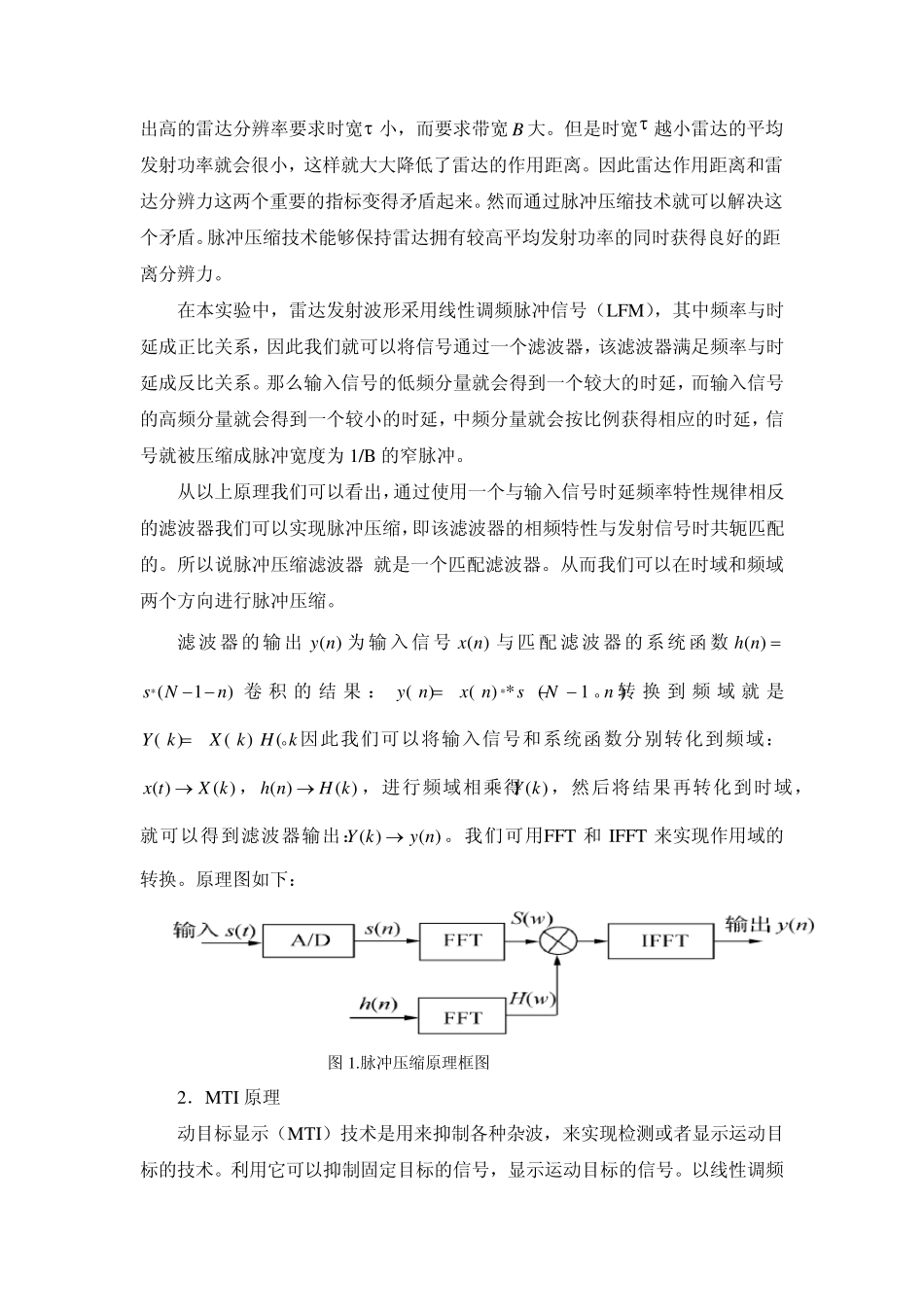

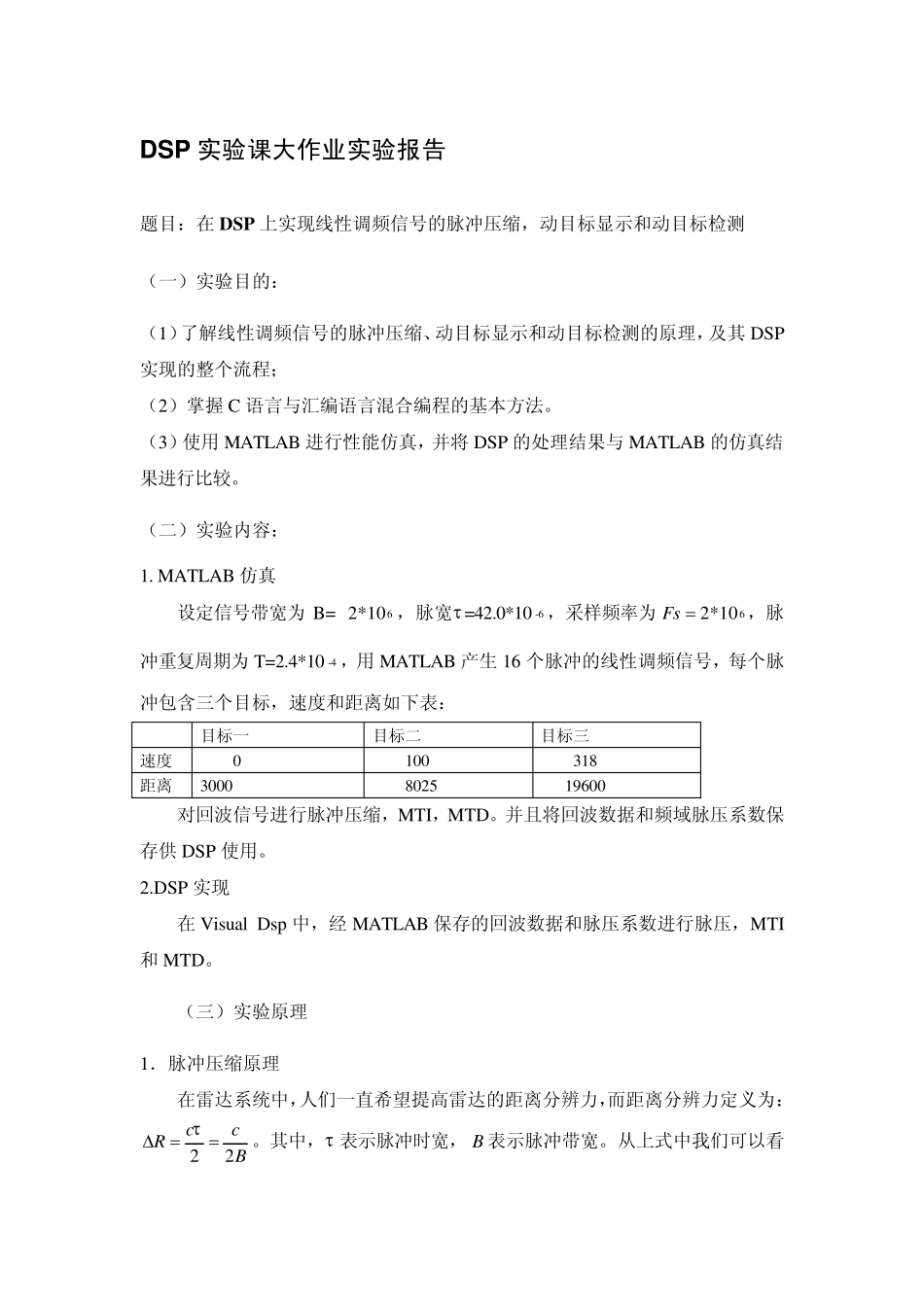

DSP 实验课大作业实验报告 题目：在DSP 上实现线性调频信号的脉冲压缩，动目标显示和动目标检测 （一）实验目的： （1）了解线性调频信号的脉冲压缩、动目标显示和动目标检测的原理，及其 DSP实现的整个流程； （2）掌握 C 语言与汇编语言混合编程的基本方法。 （3）使用 MATLAB 进行性能仿真，并将 DSP 的处理结果与 MATLAB 的仿真结果进行比较。 （二）实验内容： 1. MATLAB 仿真 设定信号带宽为 B= 62*10 ，脉宽-6=42.0*10，采样频率为62*10Fs ，脉冲重复周期为-4T=2.4*10，用 MATLAB 产生 16 个脉冲的线性调频信号，每个脉冲包含三个目标，速度和距离如下表： 目标一 目标二 目标三 速度 0 100 318 距离 3000 8025 19600 对回波信号进行脉冲压缩，MTI，MTD。并且将回波数据和频域脉压系数保存供 DSP 使用。 2.DSP 实现 在Visual Dsp 中，经 MATLAB 保存的回波数据和脉压系数进行脉压，MTI和MTD。 （三）实验原理 1．脉冲压缩原理 在雷达系统中，人们一直希望提高雷达的距离分辨力，而距离分辨力定义为：22ccRB。其中， 表示脉冲时宽，B 表示脉冲带宽。从上式中我们可以看出高的雷达分辨率要求时宽 小，而要求带宽B 大。但是时宽 越小雷达的平均发射功率就会很小，这样就大大降低了雷达的作用距离。因此雷达作用距离和雷达分辨力这两个重要的指标变得矛盾起来。然而通过脉冲压缩技术就可以解决这个矛盾。脉冲压缩技术能够保持雷达拥有较高平均发射功率的同时获得良好的距离分辨力。 在本实验中，雷达发射波形采用线性调频脉冲信号（LFM），其中频率与时延成正比关系，因此我们就可以将信号通过一个滤波器，该滤波器满足频率与时延成反比关系。那么输入信号的低频分量就会得到一个较大的时延，而输入信号的高频分量就会得到一个较小的时延，中频分量就会按比例获得相应的时延，信号就被压缩成脉冲宽度为 1/B 的窄脉冲。 从以上原理我们可以看出，通过使用一个与输入信号时延频率特性规律相反的滤波器我们可以实现脉冲压缩，即该滤波器的相频特性与发射信号时共轭匹配的。所以说脉冲压缩滤波器 就是一个匹配滤波器。从而我们可以在时域和频域两个方向进行脉冲压缩。 滤波器 的输出( )y n 为输 入信号( )x n 与匹配滤波 器的系统函数( )h n  *(1)sNn 卷 积 的结 果 ：*()() *(1)ynxnsNn。 转 换 到 频 域 就 是()()(YkX...
