DT700系列双鉴探测器安装使用说明

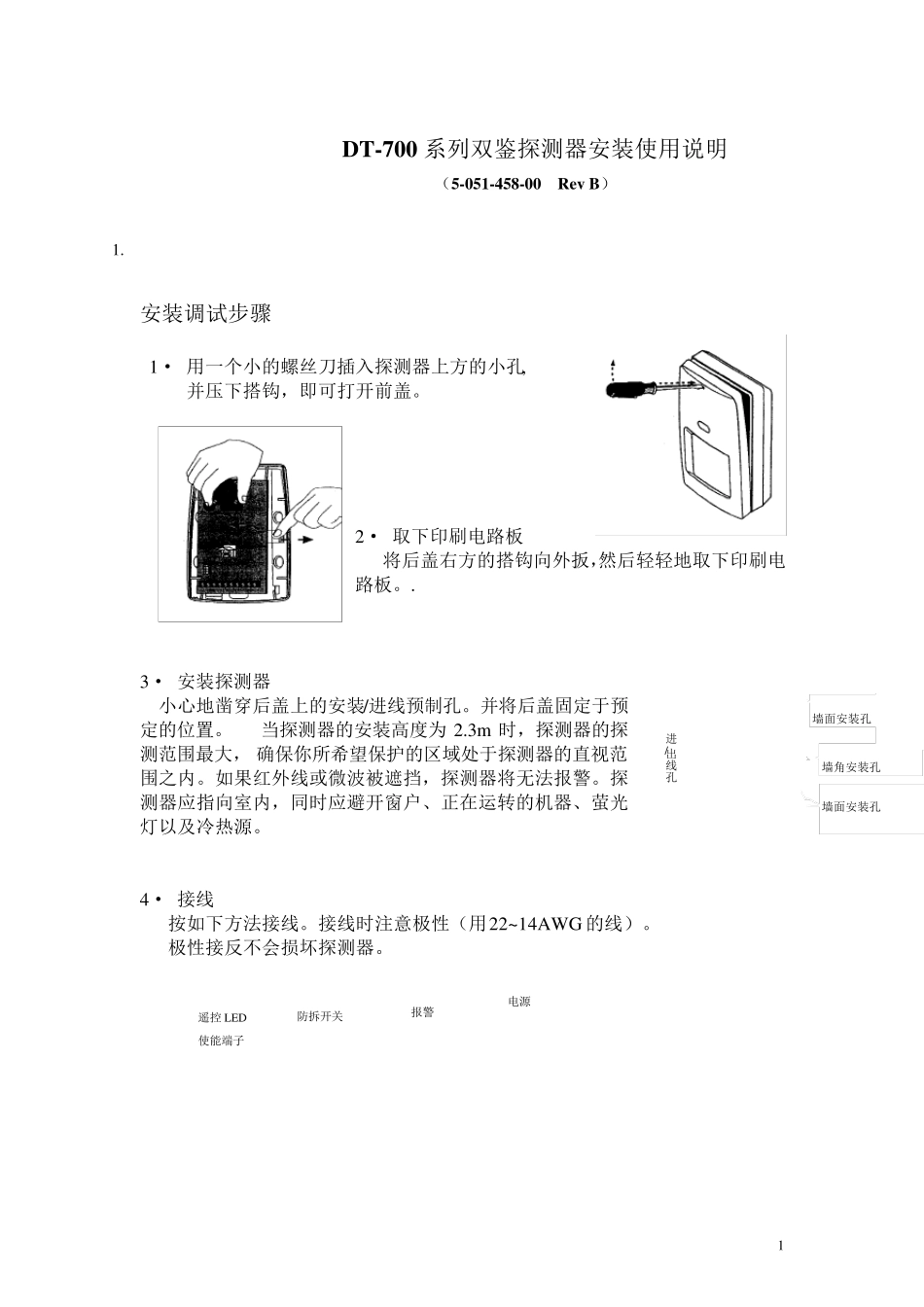

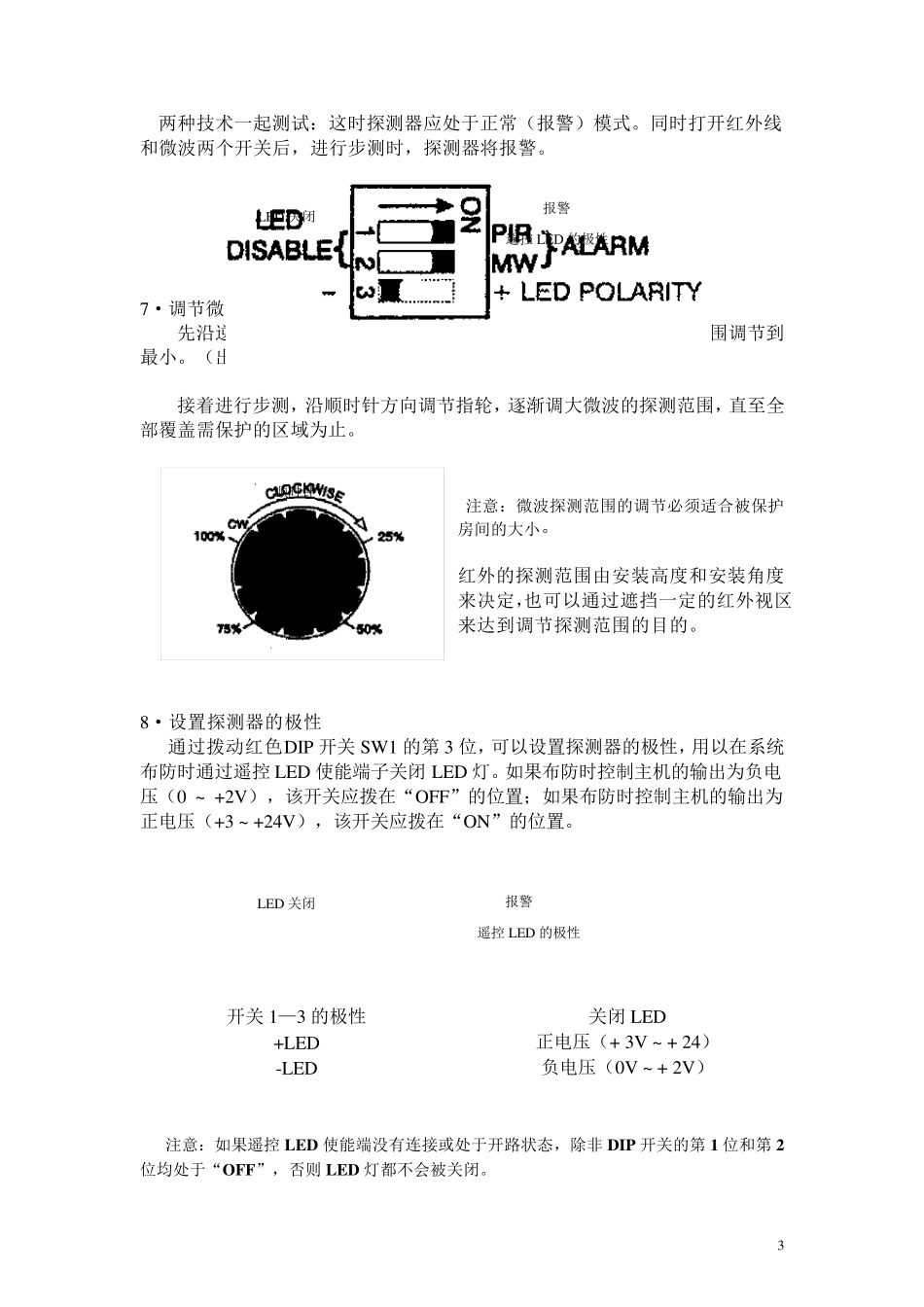

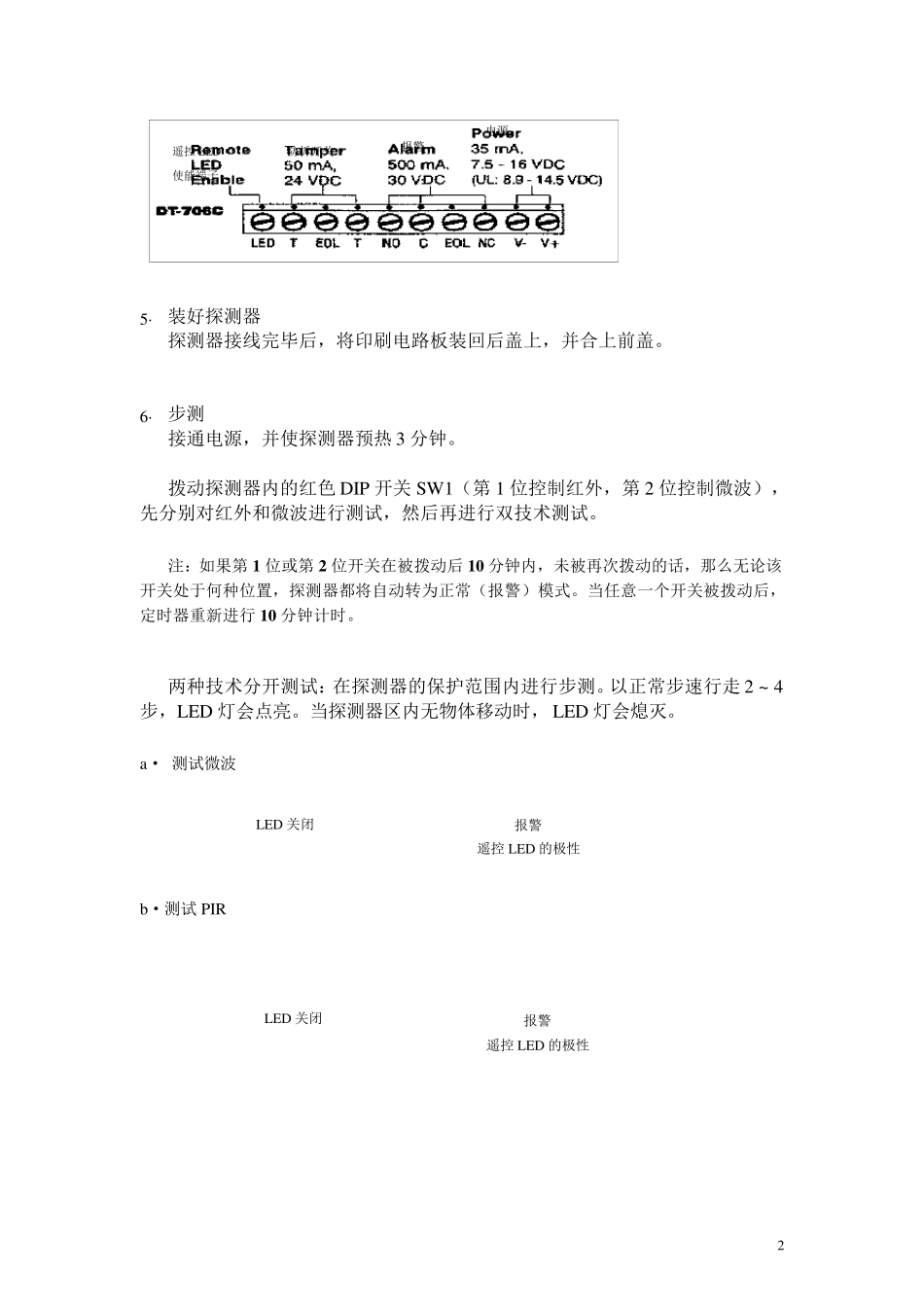

1 DT-700 系列双鉴探测器安装使用说明 （5-051-458-00 Rev B） 安装调试步骤 1· 用一个小的螺丝刀插入探测器上方的小孔, 并压下搭钩，即可打开前盖。 2· 取下印刷电路板 将后盖右方的搭钩向外扳，然后轻轻地取下印刷电 路板。. 3· 安装探测器 小心地凿穿后盖上的安装/进线预制孔。并将后盖固定于预定的位置。 当探测器的安装高度为 2.3m 时，探测器的探测范围最大， 确保你所希望保护的区域处于探测器的直视范围之内。如果红外线或微波被遮挡，探测器将无法报警。探测器应指向室内，同时应避开窗户、正在运转的机器、萤光灯以及冷热源。 4· 接线 按如下方法接线。接线时注意极性（用22~14AWG 的线）。 极性接反不会损坏探测器。 1. 墙角安装孔 进/出线孔 墙面安装孔 墙面安装孔 遥控 LED 使能端子 防拆开关 报警 电源 2 5· 装好探测器 探测器接线完毕后，将印刷电路板装回后盖上，并合上前盖。 6· 步测 接通电源，并使探测器预热3 分钟。 拨动探测器内的红色DIP 开关SW1（第1 位控制红外，第2 位控制微波），先分别对红外和微波进行测试，然后再进行双技术测试。 注：如果第1 位或第2 位开关在被拨动后1 0 分钟内，未被再次拨动的话，那么无论该开关处于何种位置，探测器都将自动转为正常（报警）模式。当任意一个开关被拨动后，定时器重新进行1 0 分钟计时。 两种技术分开测试：在探测器的保护范围内进行步测。以正常步速行走2 ~ 4步，LED 灯会点亮。当探测器区内无物体移动时，LED 灯会熄灭。 a· 测试微波 b·测试PIR LED 关闭 报警 LED 关闭 报警 遥控LED 的极性 遥控LED 的极性 遥控LED 使能端子 防拆开关 报警 电源 3 两种技术一起测试：这时探测器应处于正常（报警）模式。同时打开红外线和微波两个开关后，进行步测时，探测器将报警。 7·调节微波探测范围 先沿逆时针方向旋转微波范围调节指轮（R1），将微波的探测范围调节到最小。（出厂时，微波探测范围设置为最大。） 接着进行步测，沿顺时针方向调节指轮，逐渐调大微波的探测范围，直至全部覆盖需保护的区域为止。 注意：微波探测范围的调节必须适合被保护房间的大小。 红外的探测范围由安装高度和安装角度来决定，也可以通过遮挡一定的红外视区来达到调节探测范围的目的。 8·设置探测器的极性 通过拨动红色DIP 开关SW1 的第 3 位，可以设置探测器的极性，用以在系统布防时通过遥...
