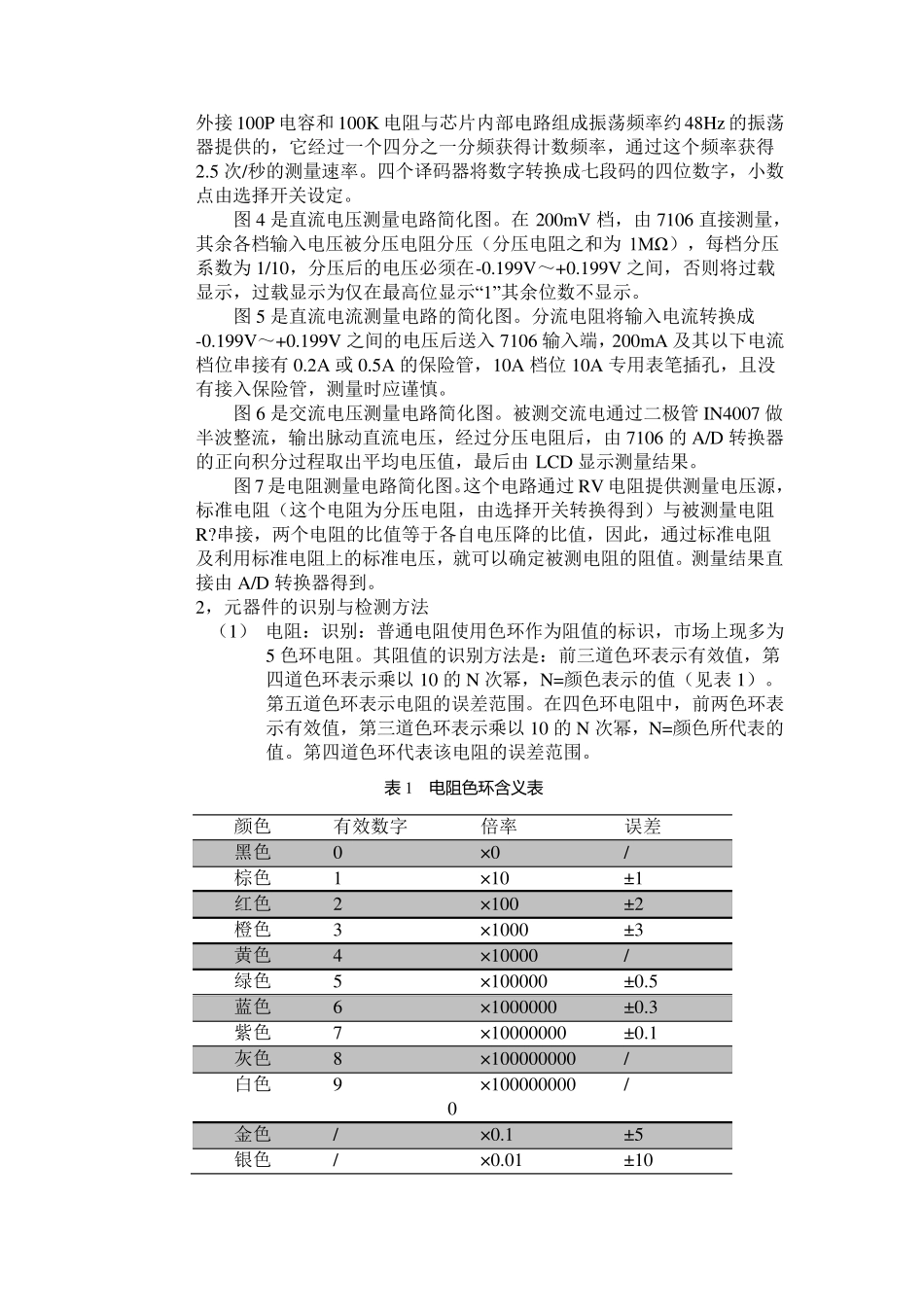

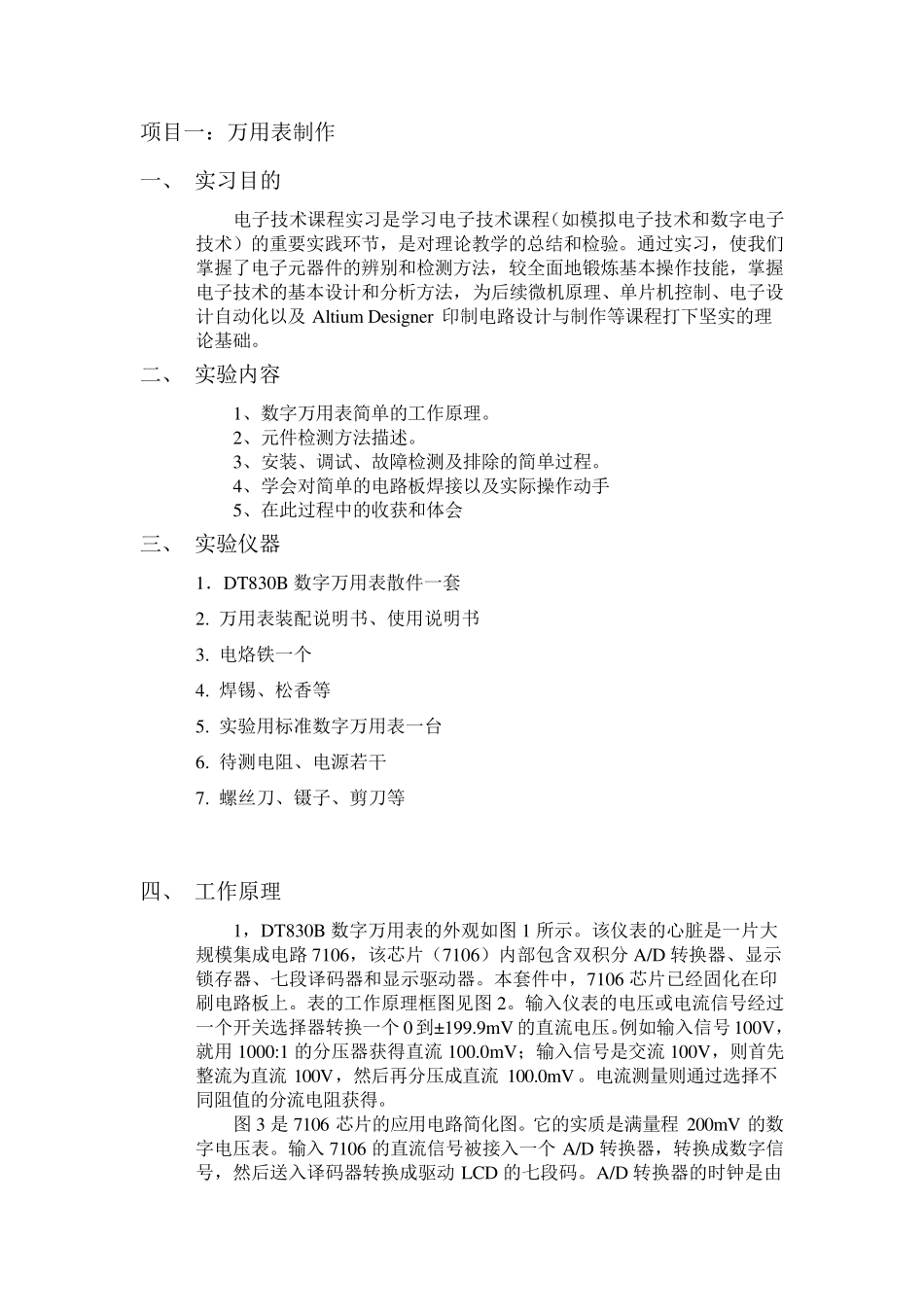

项目一：万用表制作 一、 实习目的 电子技术课程实习是学习电子技术课程（如模拟电子技术和数字电子技术）的重要实践环节，是对理论教学的总结和检验。通过实习，使我们掌握了电子元器件的辨别和检测方法，较全面地锻炼基本操作技能，掌握电子技术的基本设计和分析方法，为后续微机原理、单片机控制、电子设计自动化以及 Altium Designer 印制电路设计与制作等课程打下坚实的理论基础。 二、 实验内容 1、数字万用表简单的工作原理。 2、元件检测方法描述。 3、安装、调试、故障检测及排除的简单过程。 4、学会对简单的电路板焊接以及实际操作动手 5、在此过程中的收获和体会 三、 实验仪器 1．DT830B 数字万用表散件一套 2. 万用表装配说明书、使用说明书 3. 电烙铁一个 4. 焊锡、松香等 5. 实验用标准数字万用表一台 6. 待测电阻、电源若干 7. 螺丝刀、镊子、剪刀等 四、 工作原理 1，DT830B 数字万用表的外观如图 1 所示。该仪表的心脏是一片大规模集成电路 7106，该芯片（7106）内部包含双积分 A/D 转换器、显示锁存器、七段译码器和显示驱动器。本套件中，7106 芯片已经固化在印刷电路板上。表的工作原理框图见图 2。输入仪表的电压或电流信号经过一个开关选择器转换一个 0 到±199.9mV 的直流电压。例如输入信号 100V，就用1000:1 的分压器获得直流 100.0mV；输入信号是交流 100V，则首先整流为直流 100V，然后再分压成直流 100.0mV。电流测量则通过选择不同阻值的分流电阻获得。 图 3 是 7106 芯片的应用电路简化图。它的实质是满量程 200mV 的数字电压表。输入 7106 的直流信号被接入一个 A/D 转换器，转换成数字信号，然后送入译码器转换成驱动 LCD 的七段码。A/D 转换器的时钟是由外接100P 电容和100K 电阻与芯片内部电路组成振荡频率约48Hz 的振荡器提供的，它经过一个四分之一分频获得计数频率，通过这个频率获得2.5 次/秒的测量速率。四个译码器将数字转换成七段码的四位数字，小数点由选择开关设定。 图 4 是直流电压测量电路简化图。在 200mV 档，由 7106 直接测量，其余各档输入电压被分压电阻分压（分压电阻之和为 1MΩ），每档分压系数为 1/10，分压后的电压必须在-0.199V～+0.199V 之间，否则将过载显示，过载显示为仅在最高位显示“1”其余位数不显示。 图 5 是直流电流测量电路的简化图。分流电阻将输入电流转换成-0.199V～+0.199V 之间的...
