DT830B数字万用表的工作特性及安装说明

DT830B数字万用表的工作特性及安装说明_第1页
1/6
DT830B数字万用表的工作特性及安装说明_第2页
2/6
DT830B数字万用表的工作特性及安装说明_第3页
3/6

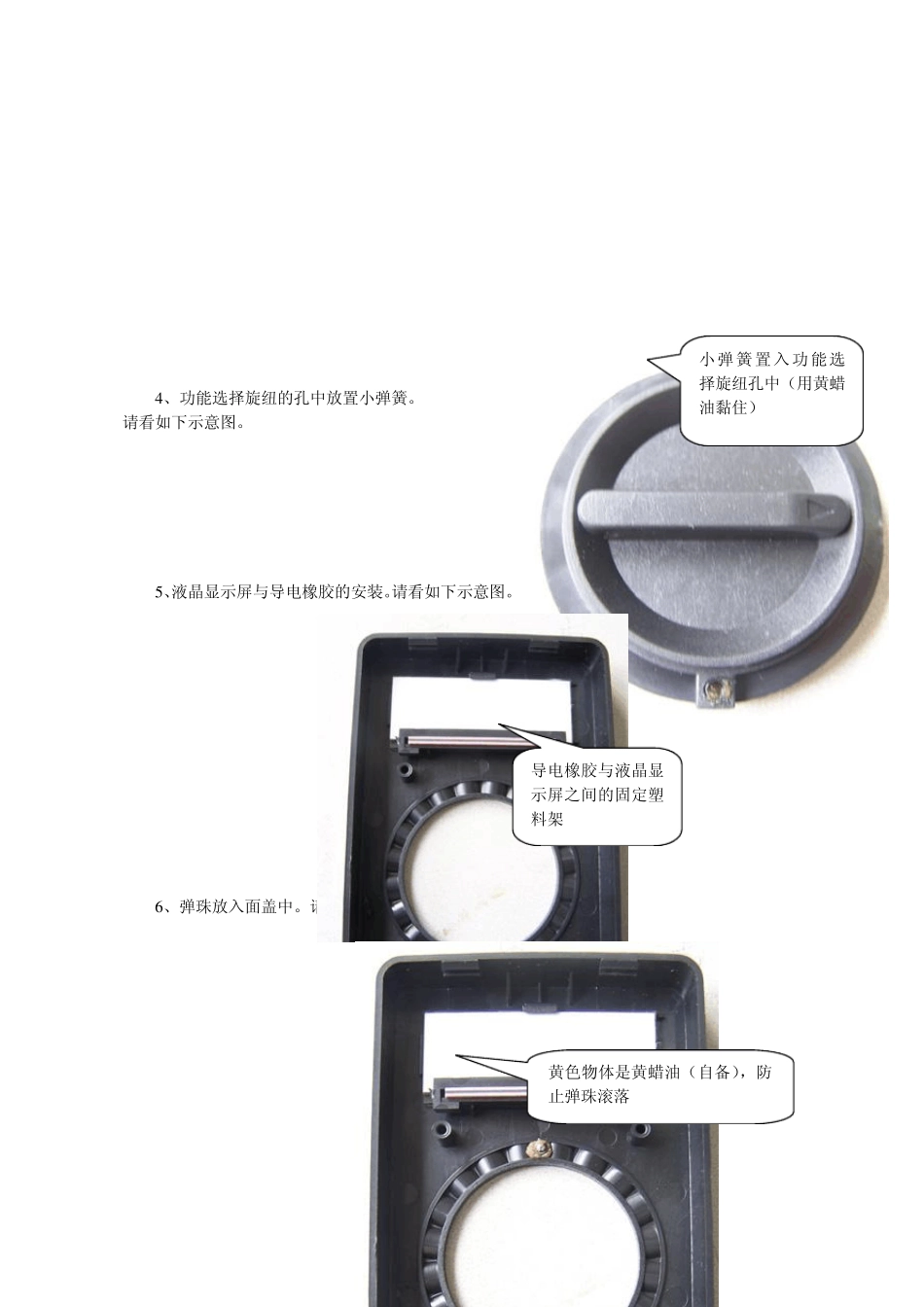

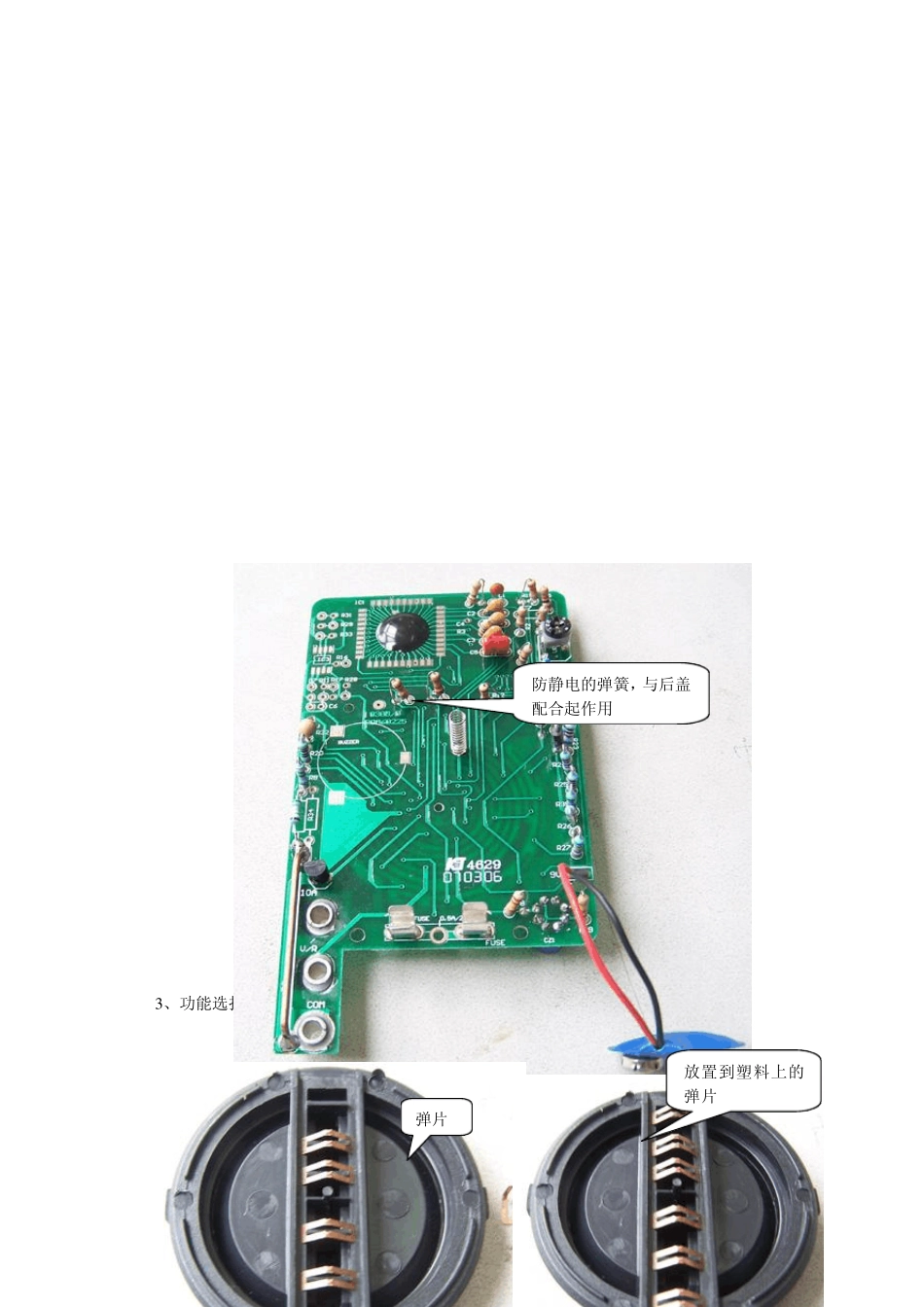

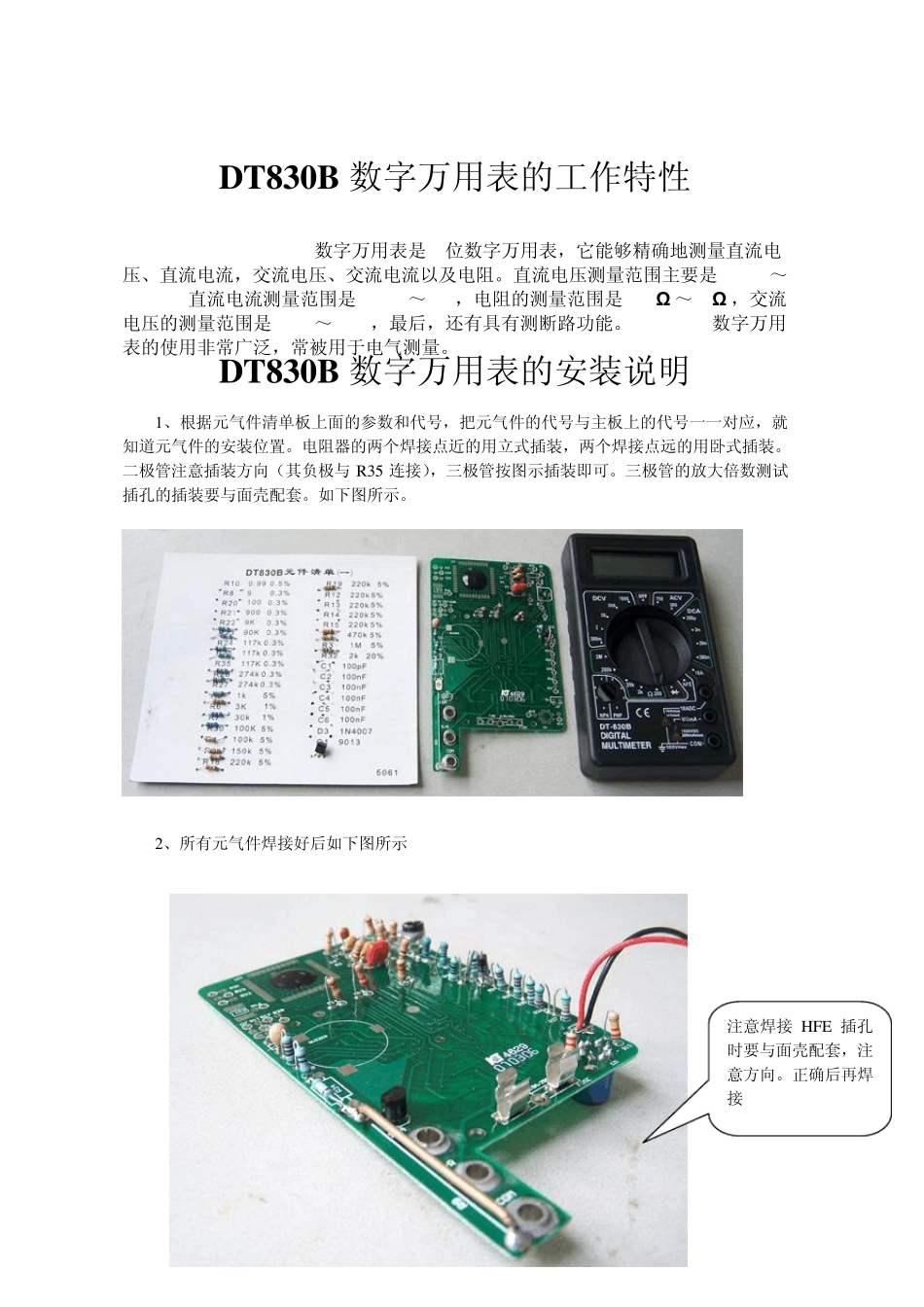

DT830B 数字万用表的工作特性 DT803B数字万用表是3位数字万用表,它能够精确地测量直流电压、直流电流,交流电压、交流电流以及电阻。直流电压测量范围主要是200mv~1000mv,直流电流测量范围是200uA~10A,电阻的测量范围是200Ω ~2MΩ ,交流电压的测量范围是200V~750V,最后,还有具有测断路功能。 DT803B数字万用表的使用非常广泛,常被用于电气测量。 DT830B 数字万用表的安装说明 1、根据元气件清单板上面的参数和代号,把元气件的代号与主板上的代号一一对应,就知道元气件的安装位置。电阻器的两个焊接点近的用立式插装,两个焊接点远的用卧式插装。二极管注意插装方向(其负极与 R35 连接),三极管按图示插装即可。三极管的放大倍数测试插孔的插装要与面壳配套。如下图所示。 2、所有元气件焊接好后如下图所示 注意焊接 HFE 插孔时要与面壳配套,注意方向。正确后再焊接 3 、功能选择旋纽上安装弹片。请看下图所示。 弹片 放置到塑料上的弹片 防静电的弹簧,与后盖配合起作用 4 、功能选择旋纽的孔中放置小弹簧。 请看如下示意图。 5 、液晶显示屏与导电橡胶的安装。请看如下示意图。 6 、弹珠放入面盖中。请看如下示意图。 黄色物体是黄蜡油(自备),防止弹珠滚落 导电橡胶与液晶显示屏之间的固定塑料架 小弹簧置入功能选择旋纽孔中(用黄蜡油黏住) 7 、功能旋纽放入面盖上。请看如下示意图。 8 、将焊接好的主板放置入面壳中,并用自攻螺钉固定(不要上死)。请看如下示意图。 自攻螺钉固定 自攻螺钉固定 自攻螺钉固定 9、上好保险管和 9V 叠层电池即可测试效果。请看如下示意图。 10、开机测试之一:测量电阻器。请看如下示意图。 红表棒插孔(测量电阻、交直流电压、直流毫安级电流时) 11、开机测试之二:测量交流电压 220V 。请看如下示意图。 黑表棒插孔
