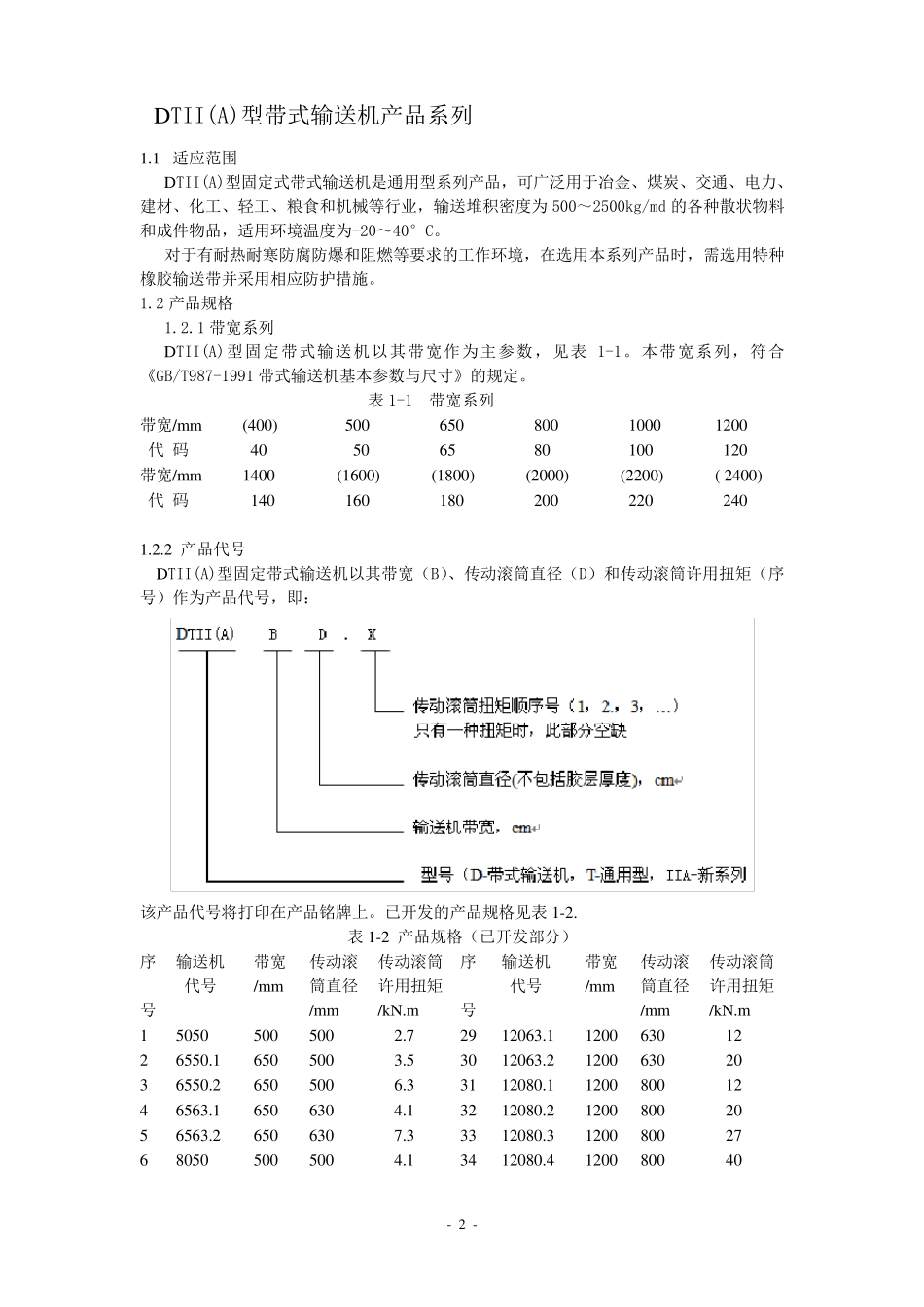

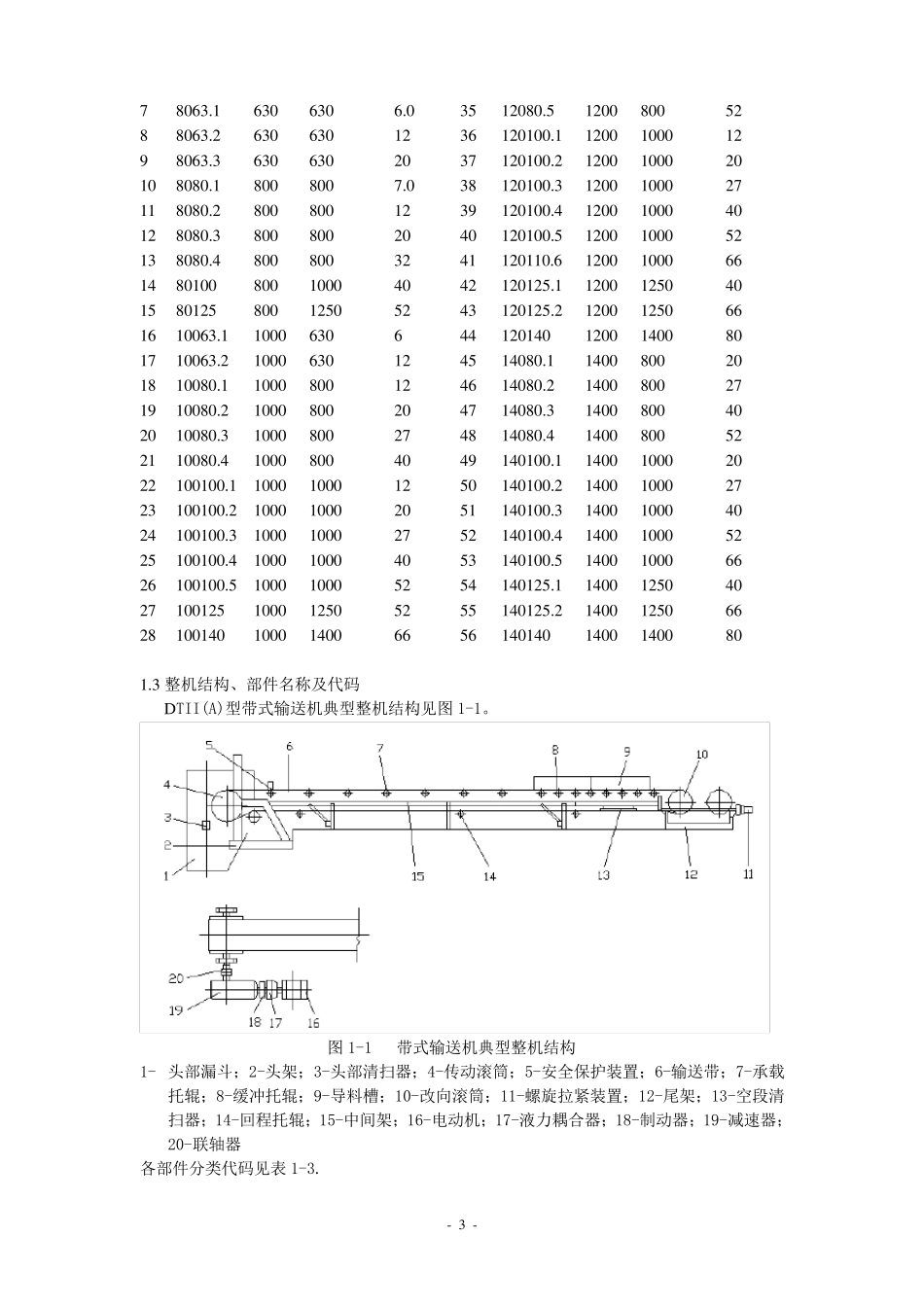

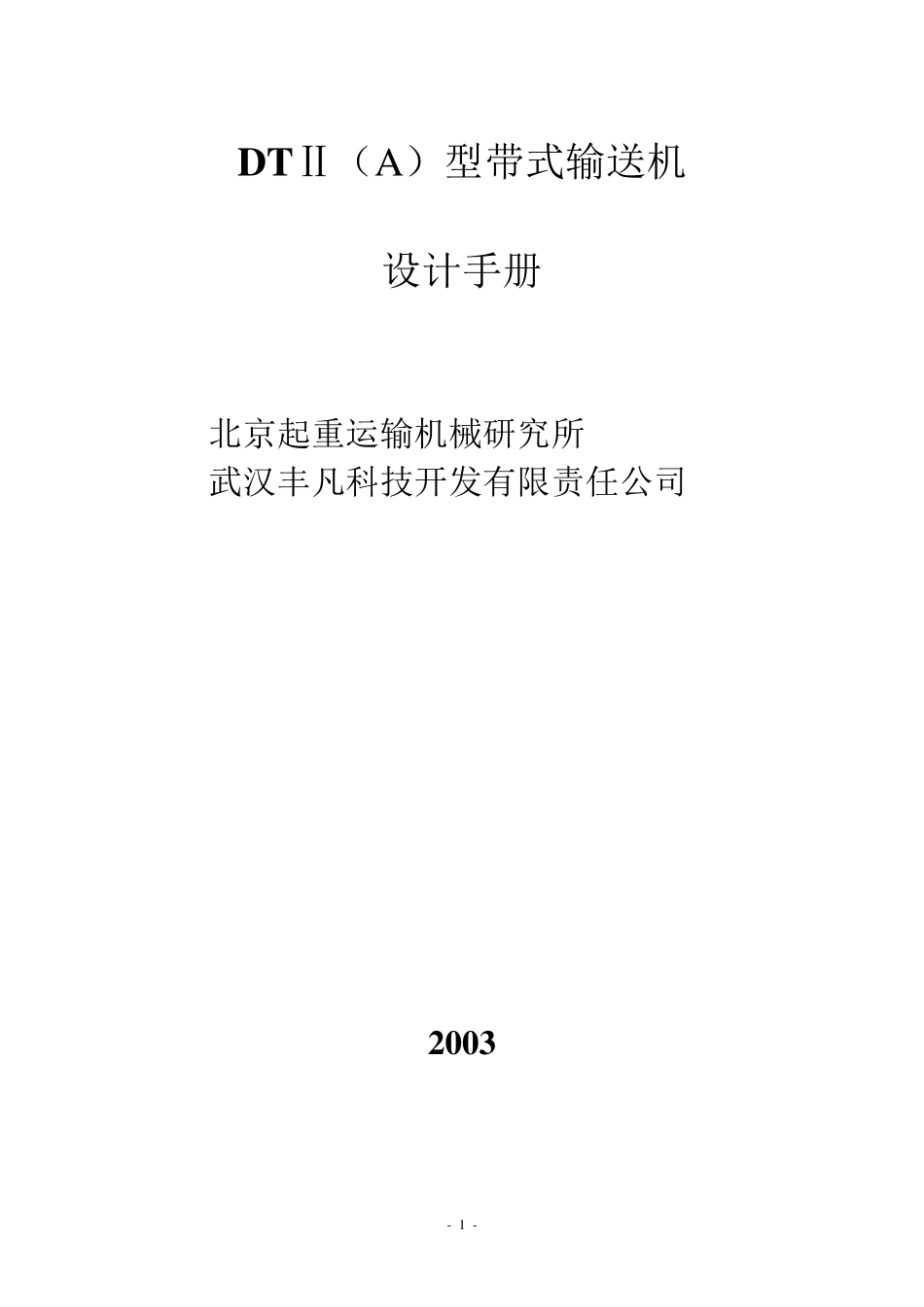

- 1 - DTⅡ（A ）型带式输送机 设计手册 北京起重运输机械研究所 武汉丰凡科技开发有限责任公司 2003 - 2 - DTII(A)型带式输送机产品系列 1.1 适应范围 DTII(A)型固定式带式输送机是通用型系列产品，可广泛用于冶金、煤炭、交通、电力、建材、化工、轻工、粮食和机械等行业，输送堆积密度为500～2500kg/md 的各种散状物料和成件物品，适用环境温度为-20～40°C。 对于有耐热耐寒防腐防爆和阻燃等要求的工作环境，在选用本系列产品时，需选用特种橡胶输送带并采用相应防护措施。 1.2 产品规格 1.2.1 带宽系列 DTII(A)型固定带式输送机以其带宽作为主参数，见表 1-1。本带宽系列，符合《GB/T987-1991 带式输送机基本参数与尺寸》的规定。 表 1-1 带宽系列 带宽/m m (400) 500 650 800 1000 1200 代 码 40 50 65 80 100 120 带宽/m m 1400 (1600) (1800) (2000) (2200) ( 2400) 代 码 140 160 180 200 220 240 1.2.2 产品代号 DTII(A)型固定带式输送机以其带宽（B）、传动滚筒直径（D）和传动滚筒许用扭矩（序号）作为产品代号，即： 该产品代号将打印在产品铭牌上。已开发的产品规格见表 1-2. 表 1-2 产品规格（已开发部分） 序 号 输送机 代号 带宽 /m m 传动滚 筒直径 /m m 传动滚筒 许用扭矩 /kN.m 序 号 输送机 代号 带宽 /m m 传动滚 筒直径 /m m 传动滚筒 许用扭矩 /kN.m 1 5050 500 500 2.7 29 12063.1 1200 630 12 2 6550.1 650 500 3.5 30 12063.2 1200 630 20 3 6550.2 650 500 6.3 31 12080.1 1200 800 12 4 6563.1 650 630 4.1 32 12080.2 1200 800 20 5 6563.2 650 630 7.3 33 12080.3 1200 800 27 6 8050 500 500 4.1 34 12080.4 1200 800 40 - 3 - 7 8063.1 630 630 6.0 35 12080.5 1200 800 52 8 8063.2 630 630 12 36 120100.1 1200 1000 12 9 8063.3 630 630 20 37 120100.2 1200 1000 20 10 8080.1 800 800 7.0 38 120100.3 1200 1000 27 11 8080.2 800 800 12 39 120100.4 1200 1000 40 12 8080.3 800 800 20 40 120100.5 1200 1000 52 13 8080.4 800 800 32 41 120110.6 1200 1000 66 14 80100 800 1000 40 42 120125.1 1200 1250 40 15 80125 800 1250 52 43 120...
