DTL带式输送机安装手册

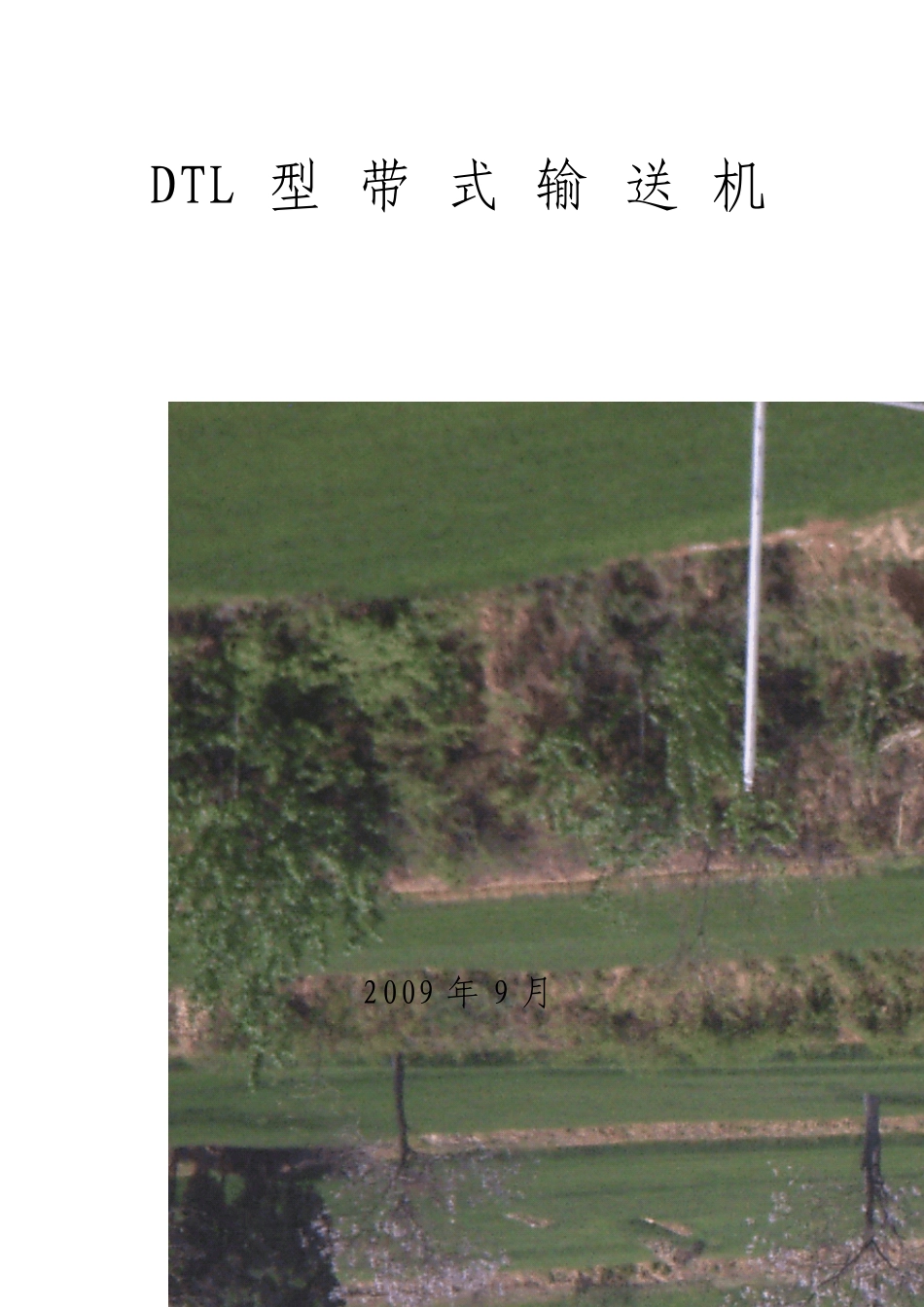

DTL带式输送机安装手册_第1页
1/28

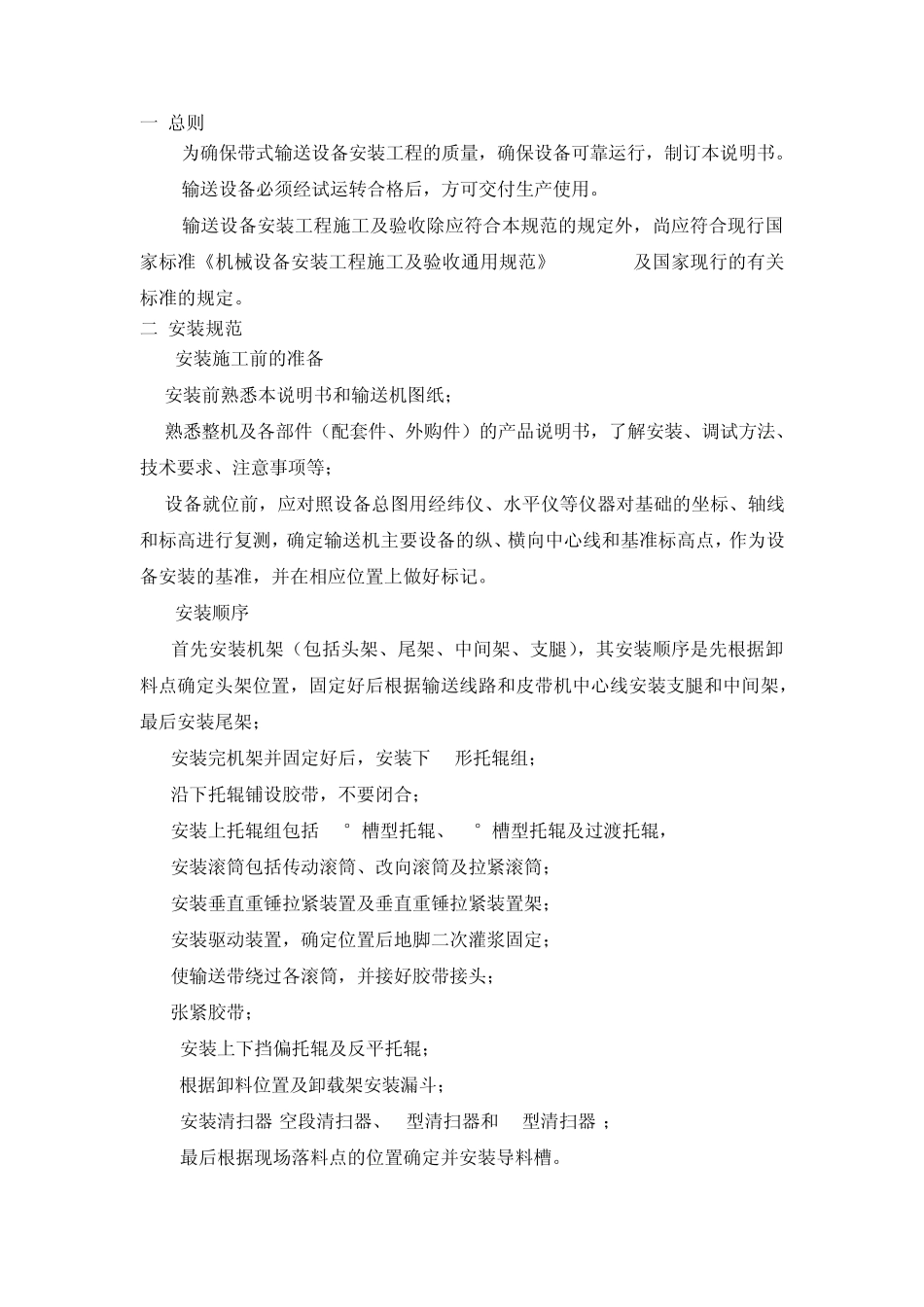

DTL带式输送机安装手册_第2页
2/28

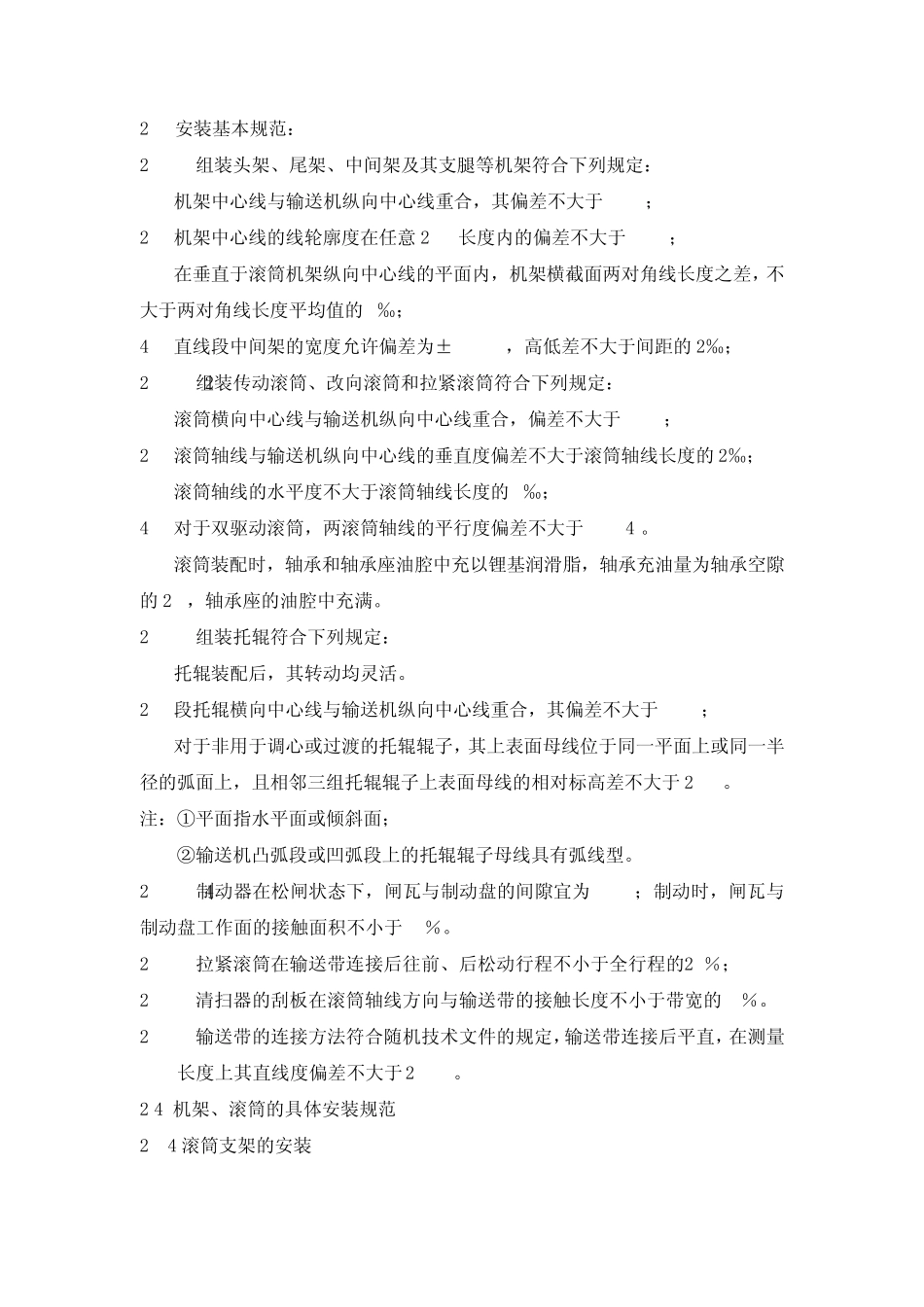

DTL带式输送机安装手册_第3页
3/28
DTL 型带 式 输 送 机产品操作手册2009 年 9 月一 总则1.1为确保带式输送设备安装工程的质量,确保设备可靠运行,制订本说明书。1.2输送设备必须经试运转合格后,方可交付生产使用。1.3输送设备安装工程施工及验收除应符合本规范的规定外,尚应符合现行国家标准《机械设备安装工程施工及验收通用规范》GB50231及国家现行的有关标准的规定。二 安装规范2.1安装施工前的准备1)安装前熟悉本说明书和输送机图纸;2)熟悉整机及各部件(配套件、外购件)的产品说明书,了解安装、调试方法、技术要求、注意事项等;3)设备就位前,应对照设备总图用经纬仪、水平仪等仪器对基础的坐标、轴线和标高进行复测,确定输送机主要设备的纵、横向中心线和基准标高点,作为设备安装的基准,并在相应位置上做好标记。2.2安装顺序(1)首先安装机架(包括头架、尾架、中间架、支腿),其安装顺序是先根据卸料点确定头架位置,固定好后根据输送线路和皮带机中心线安装支腿和中间架,最后安装尾架;(2)安装完机架并固定好后,安装下V形托辊组;(3)沿下托辊铺设胶带,不要闭合;(4)安装上托辊组包括35°槽型托辊、60°槽型托辊及过渡托辊,(5)安装滚筒包括传动滚筒、改向滚筒及拉紧滚筒;(6)安装垂直重锤拉紧装置及垂直重锤拉紧装置架;(7)安装驱动装置,确定位置后地脚二次灌浆固定;(8)使输送带绕过各滚筒,并接好胶带接头;(9)张紧胶带;(10)安装上下挡偏托辊及反平托辊;(11)根据卸料位置及卸载架安装漏斗;(12)安装清扫器(空段清扫器、P型清扫器和 H型清扫器);(13)最后根据现场落料点的位置确定并安装导料槽。12.3安装基本规范:2.3.1组装头架、尾架、中间架及其支腿等机架符合下列规定:1)机架中心线与输送机纵向中心线重合,其偏差不大于3mm;2) 机架中心线的线轮廓度在任意25m长度内的偏差不大于5mm;3)在垂直于滚筒机架纵向中心线的平面内,机架横截面两对角线长度之差,不大于两对角线长度平均值的3‰;4) 直线段中间架的宽度允许偏差为±1.5mm,高低差不大于间距的2‰;2.3.2组装传动滚筒、改向滚筒和拉紧滚筒符合下列规定:1)滚筒横向中心线与输送机纵向中心线重合,偏差不大于3mm;2) 滚筒轴线与输送机纵向中心线的垂直度偏差不大于滚筒轴线长度的2‰;3)滚筒轴线的水平度不大于滚筒轴线长度的1‰;4) 对于双驱动滚筒,两滚筒轴线的平行度偏差不大于0.4mm。5)滚筒装配时,轴承和轴承座油腔中充以锂基润滑脂,轴承充油量为轴承空隙的2/3,轴承座...
