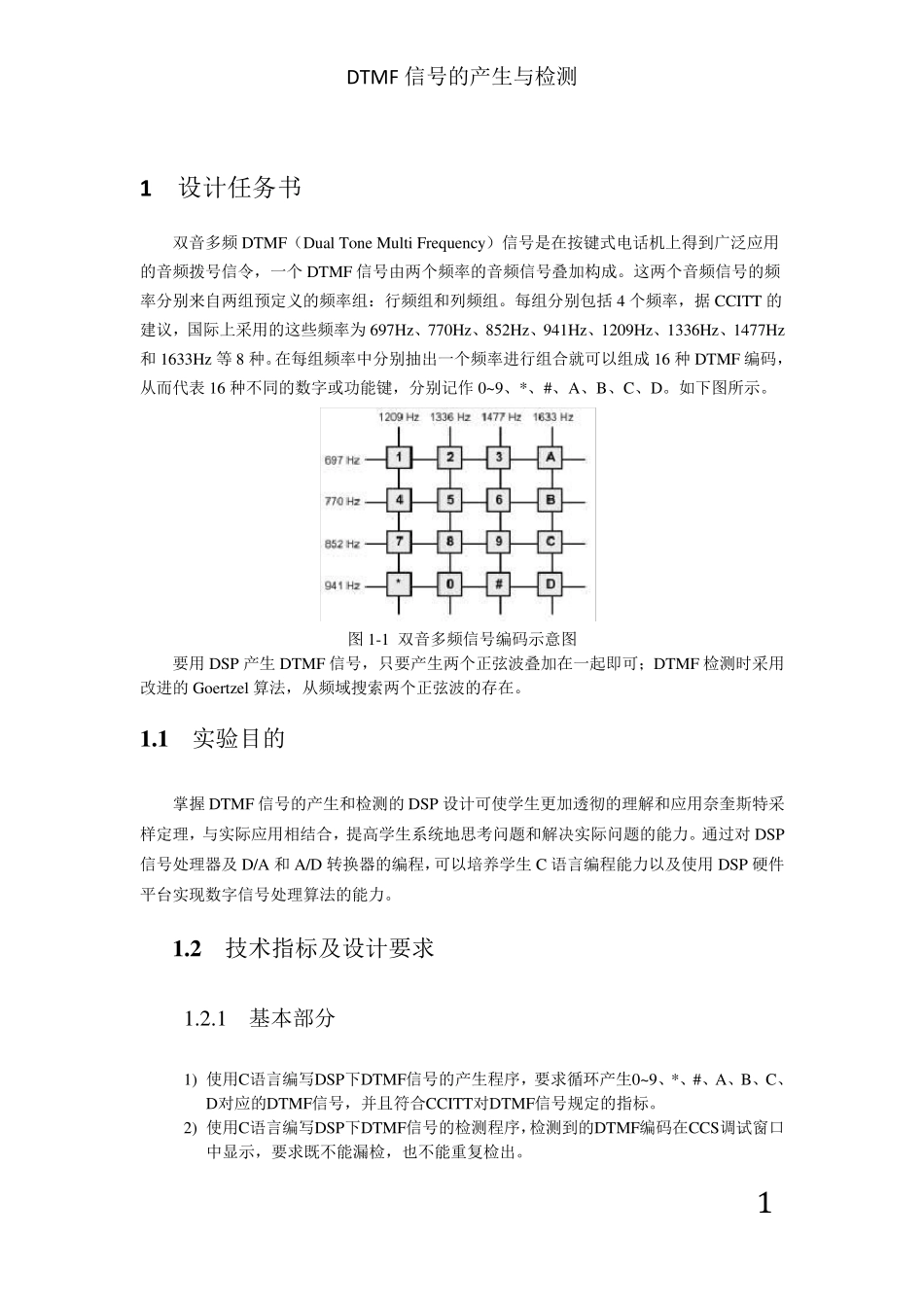

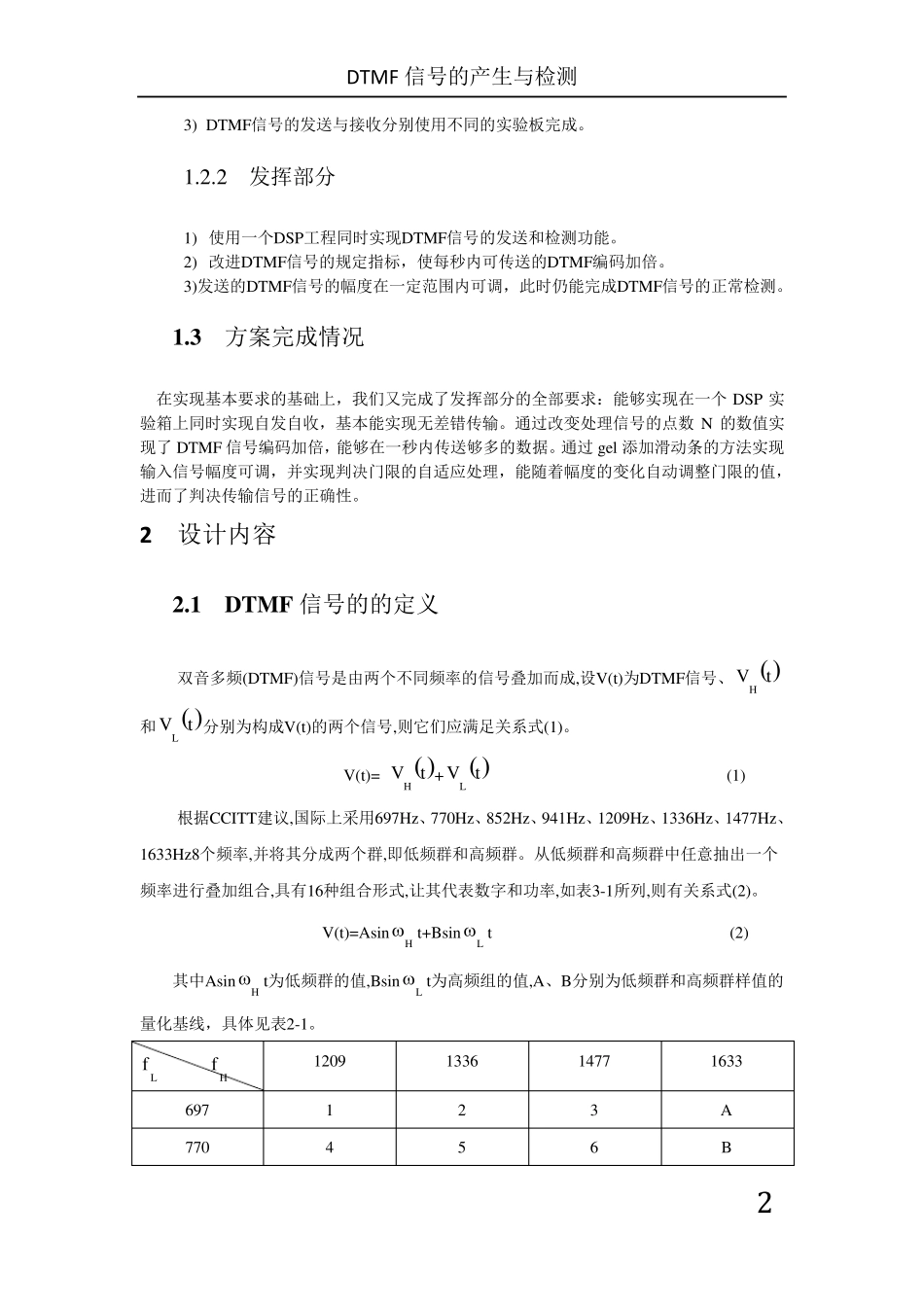

DSP 课程设计实验报告 DTMF 信号的产生与检测 指导老师： 申艳老师 时 间： 2014 年 7 月 18 日 DTMF 信号的产生与检测 1 1 设计任务书 双音多频DTMF（Dual Tone Multi Frequency）信号是在按键式电话机上得到广泛应用的音频拨号信令，一个DTMF 信号由两个频率的音频信号叠加构成。这两个音频信号的频率分别来自两组预定义的频率组：行频组和列频组。每组分别包括4 个频率，据CCITT 的建议，国际上采用的这些频率为697Hz、770Hz、852Hz、941Hz、1209Hz、1336Hz、1477Hz和1633Hz 等 8 种。在每组频率中分别抽出一个频率进行组合就可以组成16 种 DTMF 编码，从而代表 16 种不同的数字或功能键，分别记作 0~9、*、#、A、B、C、D。如下图所示。 图 1-1 双音多频信号编码示意图 要用DSP 产生DTMF 信号，只要产生两个正弦波叠加在一起即可；DTMF 检测时采用改进的Goertzel 算法，从频域搜索两个正弦波的存在。 1 .1 实验目的 掌握 DTMF 信号的产生和检测的DSP 设计可使学生更加透彻的理解和应用奈奎斯特采样定理，与实际应用相结合，提高学生系统地思考问题和解决实际问题的能力。通过对 DSP信号处理器及 D/A 和A/D 转换器的编程，可以培养学生C 语言编程能力以及使用DSP 硬件平台实现数字信号处理算法的能力。 1 .2 技术指标及设计要求 1.2.1 基本部分 1) 使用C语言编写DSP下DTMF信号的产生程序，要求循环产生0~9、*、#、A、B、C、D对应的DTMF信号，并且符合CCITT对DTMF信号规定的指标。 2) 使用C语言编写DSP下DTMF信号的检测程序，检测到的DTMF编码在CCS调试窗口中显示，要求既不能漏检，也不能重复检出。 DTMF 信号的产生与检测 2 3) DTMF信号的发送与接收分别使用不同的实验板完成。 1.2.2 发挥部分 1) 使用一个DSP工程同时实现DTMF信号的发送和检测功能。 2) 改进DTMF信号的规定指标，使每秒内可传送的DTMF编码加倍。 3)发送的DTMF信号的幅度在一定范围内可调，此时仍能完成DTMF信号的正常检测。 1.3 方案完成情况 在实现基本要求的基础上，我们又完成了发挥部分的全部要求：能够实现在一个DSP 实验箱上同时实现自发自收，基本能实现无差错传输。通过改变处理信号的点数N 的数值实现了DTMF 信号编码加倍，能够在一秒内传送够多的数据。通过gel 添加滑动条的方法实现输入信号幅度可调，并实现判决门限的自适应处理，能随着幅度的变化自动调整门限的值，进而了判...
