DTMF信号的产生与识别

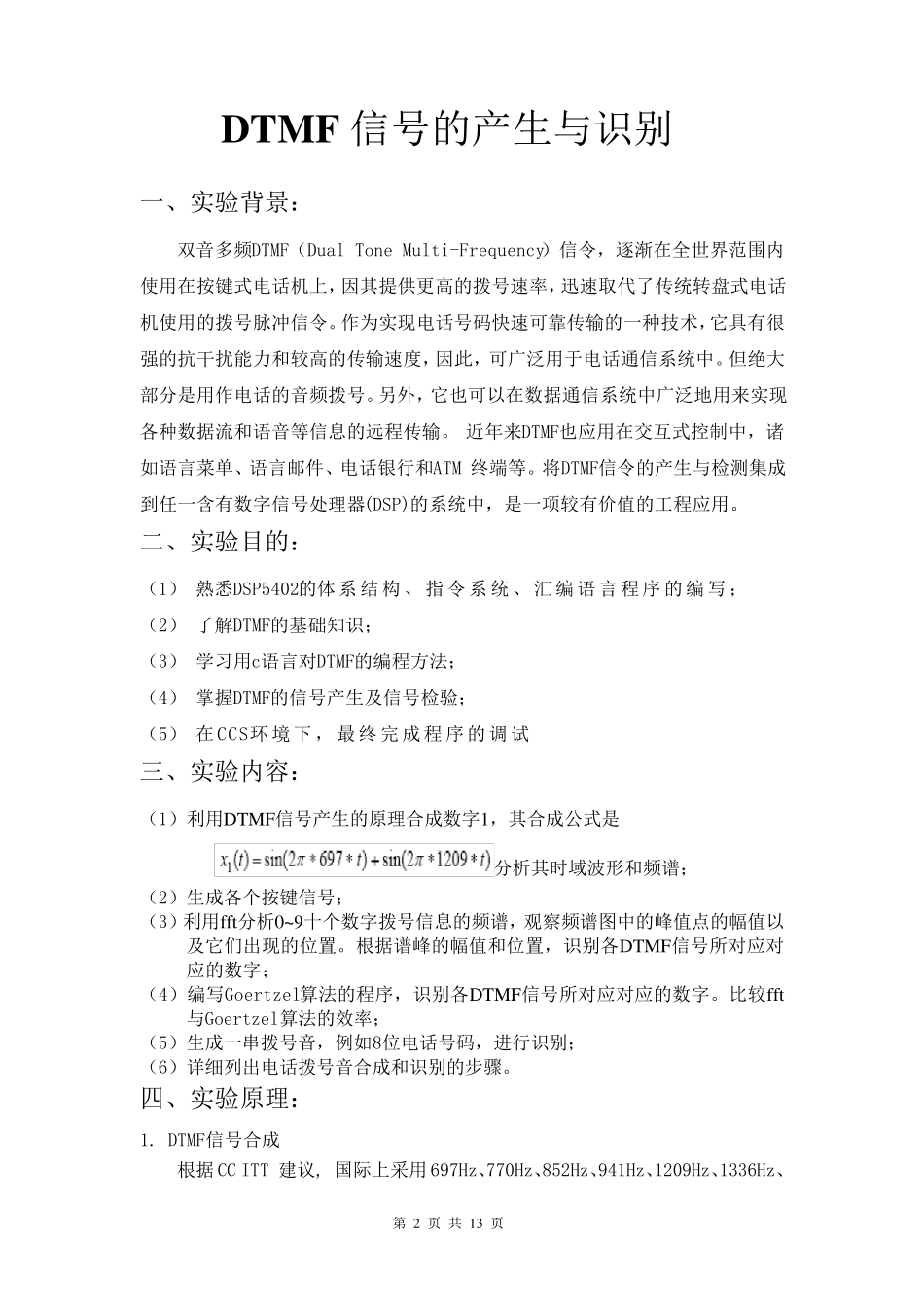

目 录 一 、实验背景------------------------------------3 二、实验目的------------------------------------3 三、实验内容------------------------------------3 四、实验原理----------------------------------3 五、实验程序及注释------------------------------5 六、CCS5000程序调试-----------------------------9 1、编译过程、工程架构、编译环境设置 2、程序运行结果（图形显示、数据显示） 七、实验总结及感想---------------------------- 第 2 页 共 13 页 DTMF 信号的产生与识别 一、实验背景： 双音多频DTMF（Dual Tone Multi-Frequency）信令，逐渐在全世界范围内使用在按键式电话机上，因其提供更高的拨号速率，迅速取代了传统转盘式电话机使用的拨号脉冲信令。作为实现电话号码快速可靠传输的一种技术，它具有很强的抗干扰能力和较高的传输速度，因此，可广泛用于电话通信系统中。但绝大部分是用作电话的音频拨号。另外，它也可以在数据通信系统中广泛地用来实现各种数据流和语音等信息的远程传输。 近年来DTMF也应用在交互式控制中，诸如语言菜单、语言邮件、电话银行和ATM 终端等。将DTMF信令的产生与检测集成到任一含有数字信号处理器(DSP)的系统中，是一项较有价值的工程应用。 二、实验目的： （1） 熟悉DSP5402的体系 结构、 指令 系 统 、 汇编语 言 程 序 的编写 ； （2） 了解 DTMF的基 础 知 识； （3） 学 习 用c语言对 DTMF的编程方 法 ； （4） 掌 握 DTMF的信号产生及 信号检验； （5） 在 CCS环 境 下 ， 最 终完 成程 序 的调 试 三 、实验内容 ： （1）利 用DTMF信号产生的原 理合 成数字1，其合 成公 式是 分析 其时 域 波 形 和频谱 ； （2）生成各个 按键信号； （3）利 用fft分析 0~ 9十 个 数字拨号信息的频谱 ，观 察 频谱 图 中的峰 值点 的幅 值以及 它们 出 现的位 置 。根 据谱 峰 的幅 值和位 置 ，识别各DTMF信号所 对 应对应的数字； （4）编写 Goertzel算 法 的程序 ，识别各DTMF信号所 对 应对 应的数字。比 较fft与Goertzel算 法 的效 率； （5）生成一串 拨号音，例 如8位 电话号码，进 行识别； （6）详 细 列 出 电话拨号音合 成和识别的步 骤 。 四 、实验原 理： 1. DTMF信号合 成 根 据 CC ITT 建 议 , 国 际 上采...
