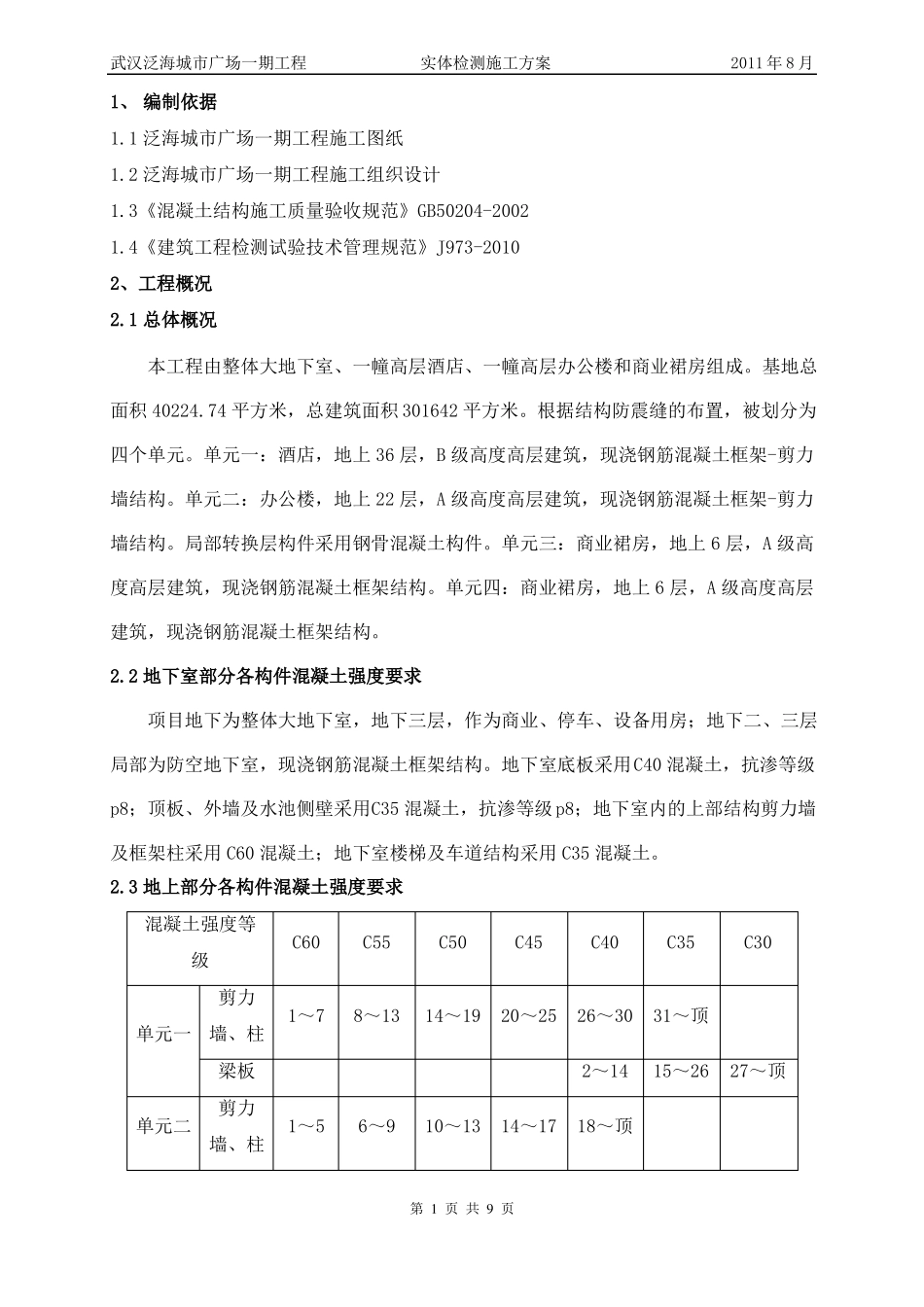

实体检测施工方案_第1页
1/9

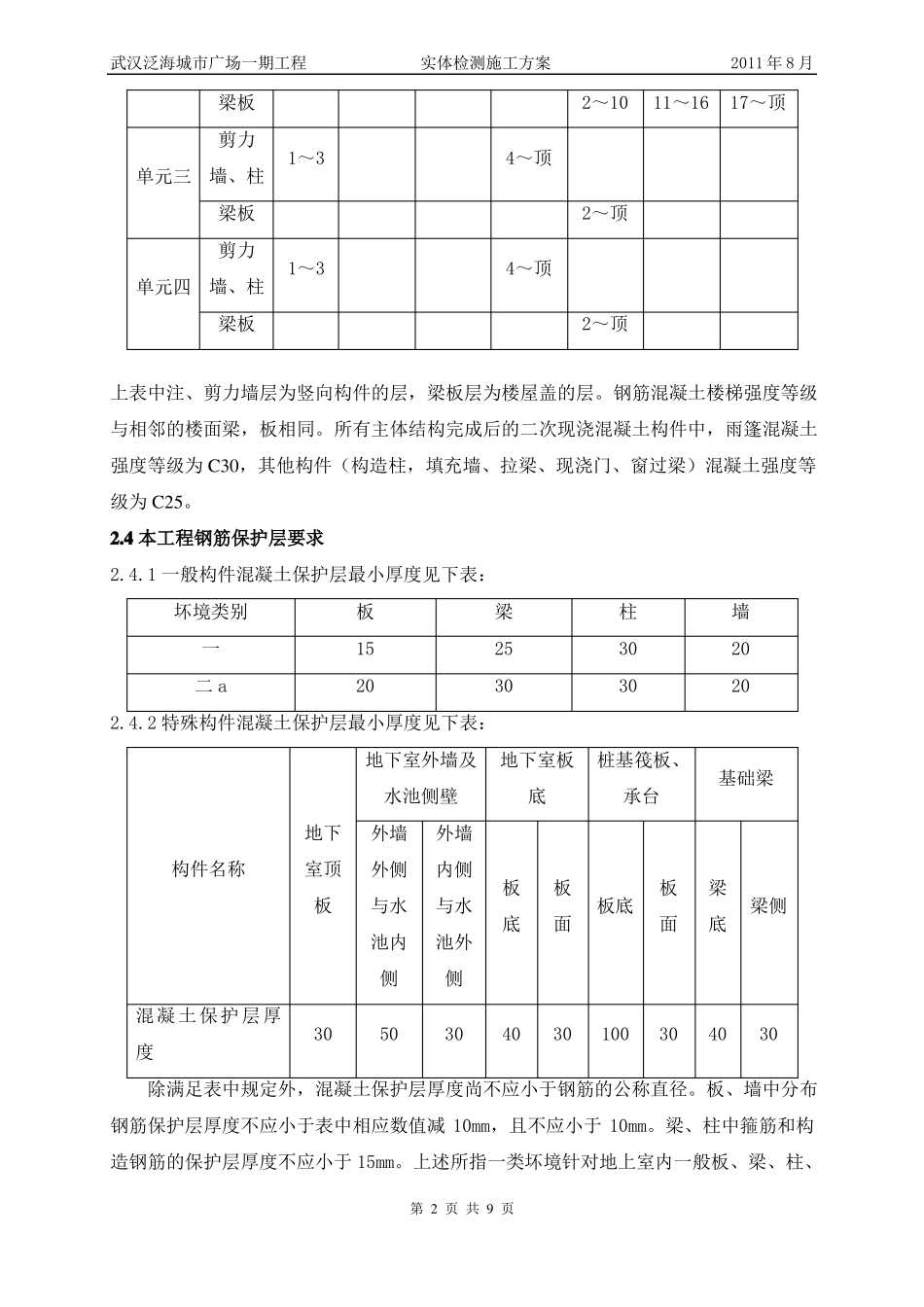

实体检测施工方案_第2页
2/9

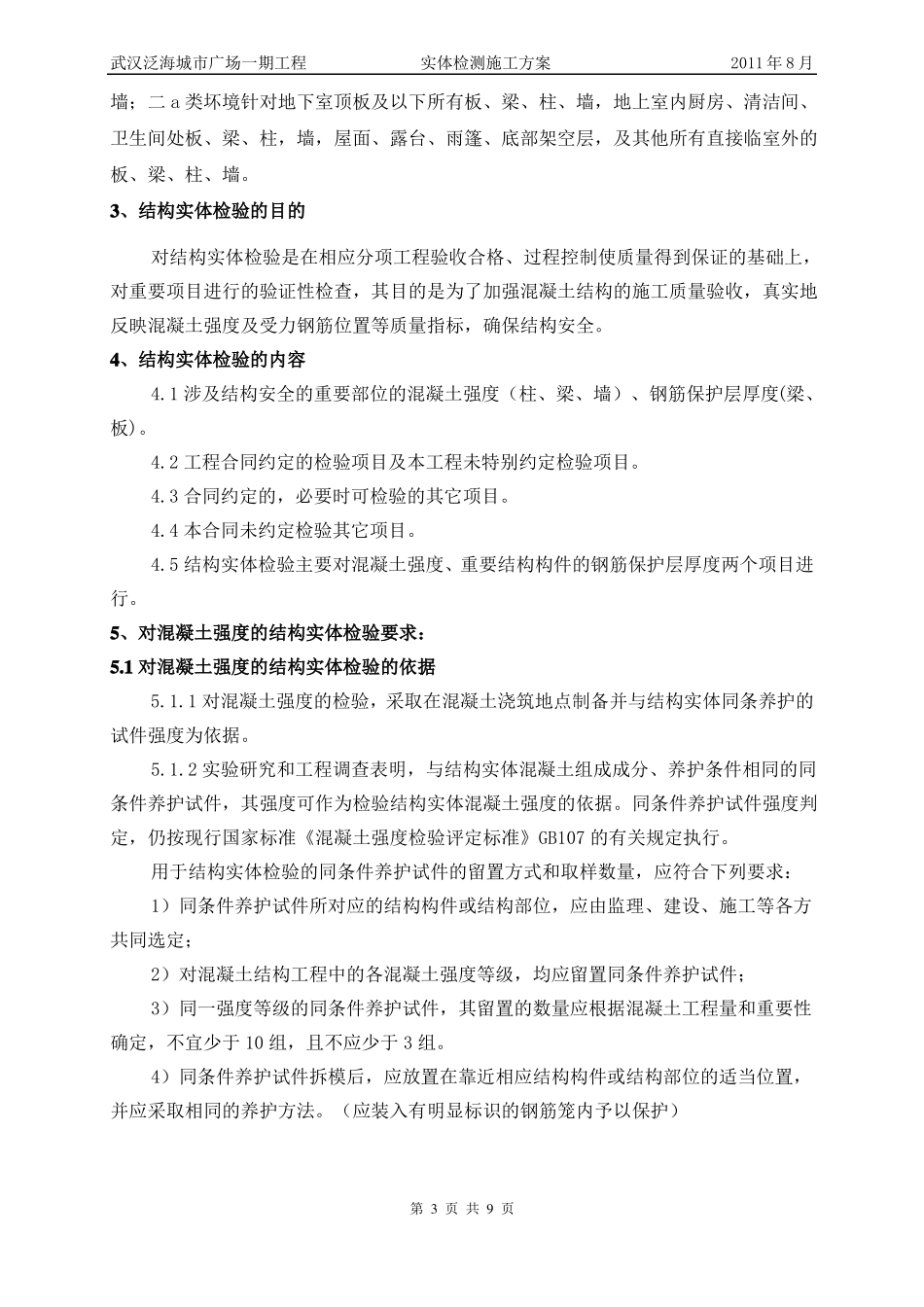

实体检测施工方案_第3页
3/9
武汉泛海城市广场一期工程实体检测施工方案 2011 年 8 月1、 编制依据1.1 泛海城市广场一期工程施工图纸1.2 泛海城市广场一期工程施工组织设计1.3《混凝土结构施工质量验收规范》GB50204-20021.4《建筑工程检测试验技术管理规范》J973-20102、工程概况2.1 总体概况本工程由整体大地下室、一幢高层酒店、一幢高层办公楼和商业裙房组成。基地总面积 40224.74 平方米,总建筑面积 301642 平方米。根据结构防震缝的布置,被划分为四个单元。单元一:酒店,地上 36 层,B 级高度高层建筑,现浇钢筋混凝土框架-剪力墙结构。单元二:办公楼,地上 22 层,A 级高度高层建筑,现浇钢筋混凝土框架-剪力墙结构。局部转换层构件采用钢骨混凝土构件。单元三:商业裙房,地上 6 层,A 级高度高层建筑,现浇钢筋混凝土框架结构。单元四:商业裙房,地上 6 层,A 级高度高层建筑,现浇钢筋混凝土框架结构。2.2 地下室部分各构件混凝土强度要求项目地下为整体大地下室,地下三层,作为商业、停车、设备用房;地下二、三层局部为防空地下室,现浇钢筋混凝土框架结构。地下室底板采用C40 混凝土,抗渗等级p8;顶板、外墙及水池侧壁采用C35 混凝土,抗渗等级p8;地下室内的上部结构剪力墙及框架柱采用 C60 混凝土;地下室楼梯及车道结构采用 C35 混凝土。2.3 地上部分各构件混凝土强度要求混凝土强度等级剪力单元一墙、柱梁板单元二剪力墙、柱C60C55C50C45C40C35C301~71~58~1314~1920~2526~3031~顶6~92~1415~2627~顶10~1314~1718~顶第 1 页 共 9 页武汉泛海城市广场一期工程实体检测施工方案 2011 年 8 月梁板剪力单元三墙、柱梁板剪力单元四墙、柱梁板1~31~34~顶4~顶2~1011~1617~顶2~顶2~顶上表中注、剪力墙层为竖向构件的层,梁板层为楼屋盖的层。钢筋混凝土楼梯强度等级与相邻的楼面梁,板相同。所有主体结构完成后的二次现浇混凝土构件中,雨篷混凝土强度等级为 C30,其他构件(构造柱,填充墙、拉梁、现浇门、窗过梁)混凝土强度等级为 C25。2.4 本工程钢筋保护层要求2.4.1 一般构件混凝土保护层最小厚度见下表:坏境类别一二 a板1520梁2530柱3030墙20202.4.2 特殊构件混凝土保护层最小厚度见下表:地下室外墙及水池侧壁地下构件名称室顶板外墙外侧与水池内侧混凝土保护层厚度3050外墙内侧与水池外侧304030100304030板底板面板面梁底地下室板底桩基筏板、承台基础梁板底梁侧除满足表中规定...
