室内供暖管道阀门与支架的安装要求

室内供暖管道阀门与支架的安装要求_第1页
1/27
室内供暖管道阀门与支架的安装要求_第2页
2/27
室内供暖管道阀门与支架的安装要求_第3页
3/27

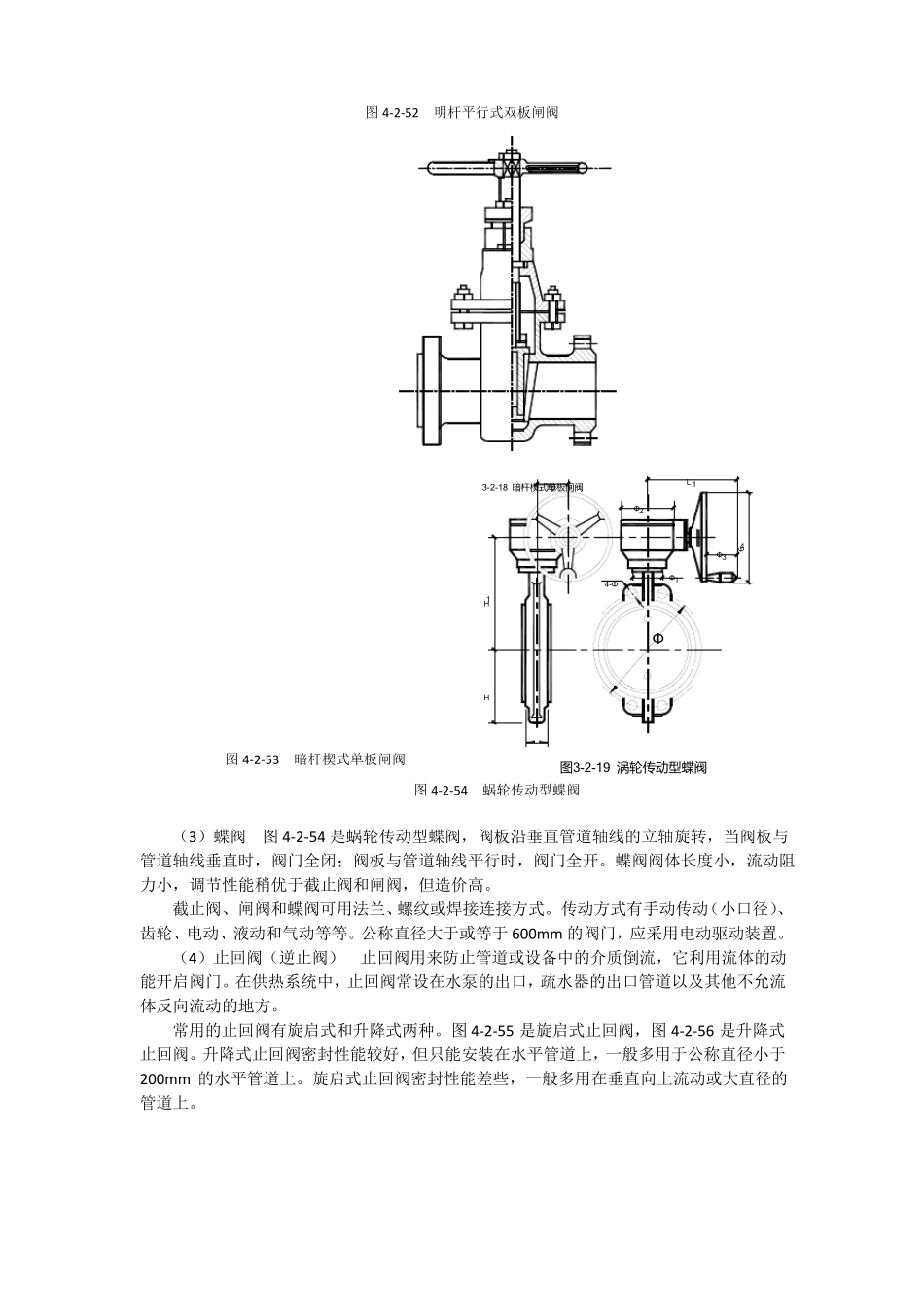

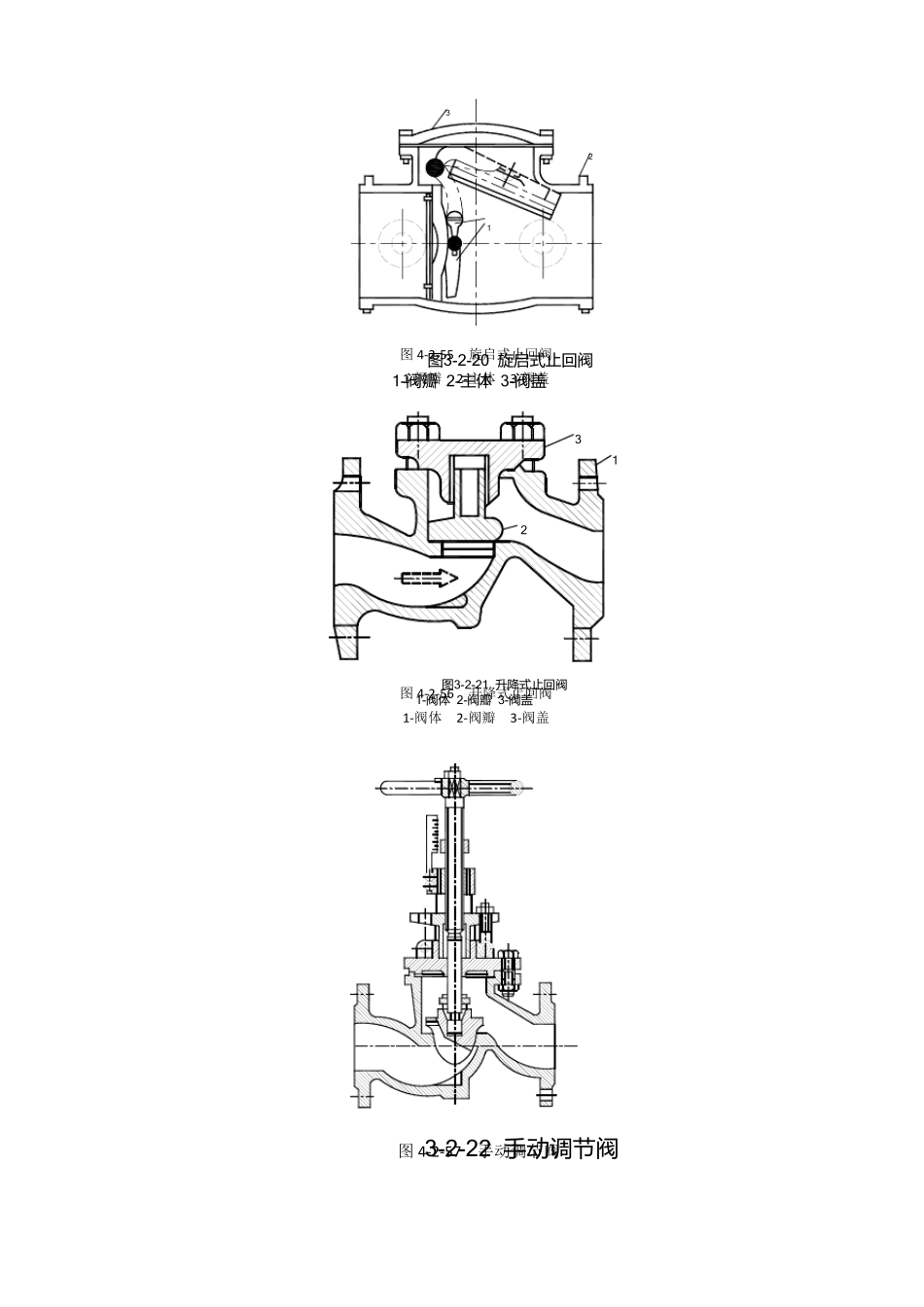

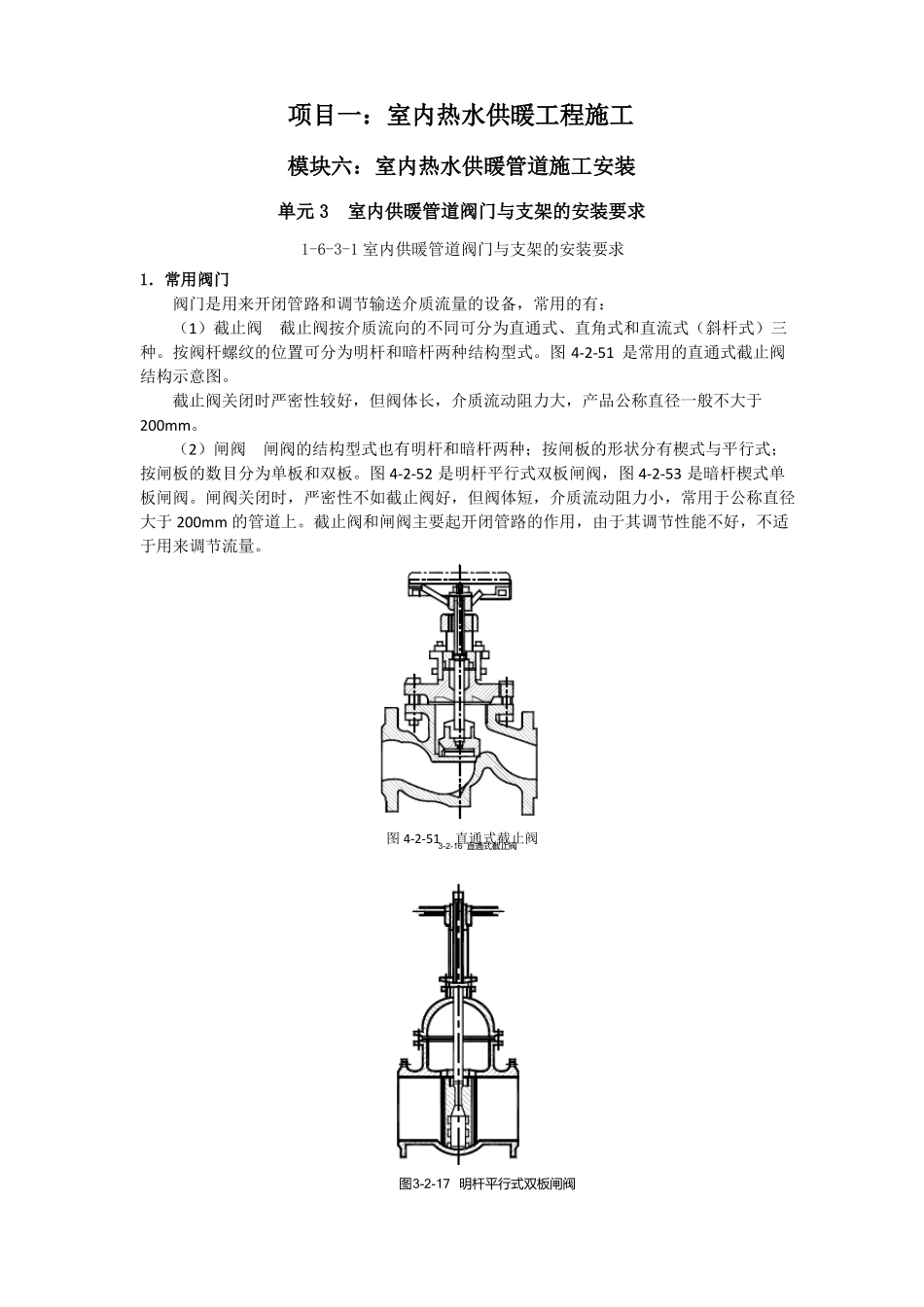

项目一:室内热水供暖工程施工模块六:室内热水供暖管道施工安装单元 3室内供暖管道阀门与支架的安装要求1-6-3-1 室内供暖管道阀门与支架的安装要求1.常用阀门阀门是用来开闭管路和调节输送介质流量的设备,常用的有:(1)截止阀截止阀按介质流向的不同可分为直通式、直角式和直流式(斜杆式)三种。按阀杆螺纹的位置可分为明杆和暗杆两种结构型式。图 4-2-51 是常用的直通式截止阀结构示意图。截止阀关闭时严密性较好,但阀体长,介质流动阻力大,产品公称直径一般不大于200mm。(2)闸阀闸阀的结构型式也有明杆和暗杆两种;按闸板的形状分有楔式与平行式;按闸板的数目分为单板和双板。图 4-2-52 是明杆平行式双板闸阀,图 4-2-53 是暗杆楔式单板闸阀。闸阀关闭时,严密性不如截止阀好,但阀体短,介质流动阻力小,常用于公称直径大于 200mm 的管道上。截止阀和闸阀主要起开闭管路的作用,由于其调节性能不好,不适于用来调节流量。图 4-2-51直通式截止阀3-2-16 直通式截止阀图3-2-17 明杆平行式双板闸阀图 4-2-52明杆平行式双板闸阀H23-2-18 暗杆楔式单板闸阀L 1Φ2Φ34-ΦH1Φ1图 4-2-53暗杆楔式单板闸阀HΦΦ4图3-2-19 涡轮传动型蝶阀图 4-2-54蜗轮传动型蝶阀(3)蝶阀图 4-2-54 是蜗轮传动型蝶阀,阀板沿垂直管道轴线的立轴旋转,当阀板与管道轴线垂直时,阀门全闭;阀板与管道轴线平行时,阀门全开。蝶阀阀体长度小,流动阻力小,调节性能稍优于截止阀和闸阀,但造价高。截止阀、闸阀和蝶阀可用法兰、螺纹或焊接连接方式。传动方式有手动传动(小口径)、齿轮、电动、液动和气动等等。公称直径大于或等于 600mm 的阀门,应采用电动驱动装置。(4)止回阀(逆止阀)止回阀用来防止管道或设备中的介质倒流,它利用流体的动能开启阀门。在供热系统中,止回阀常设在水泵的出口,疏水器的出口管道以及其他不允流体反向流动的地方。常用的止回阀有旋启式和升降式两种。图 4-2-55 是旋启式止回阀,图 4-2-56 是升降式止回阀。升降式止回阀密封性能较好,但只能安装在水平管道上,一般多用于公称直径小于200mm 的水平管道上。旋启式止回阀密封性能差些,一般多用在垂直向上流动或大直径的管道上。321图 4-2-55旋启式止回阀1-阀瓣2-主体3-阀盖1-阀瓣 2-主体 3-阀盖图3-2-20 旋启式止回阀312图3-2-21 升降式止回阀图 1-4-2-56阀瓣升降式止回阀阀体 2- 3-阀盖1-阀体2-阀瓣3-阀盖图 4-2-57手动调节阀3-2-22 手...
