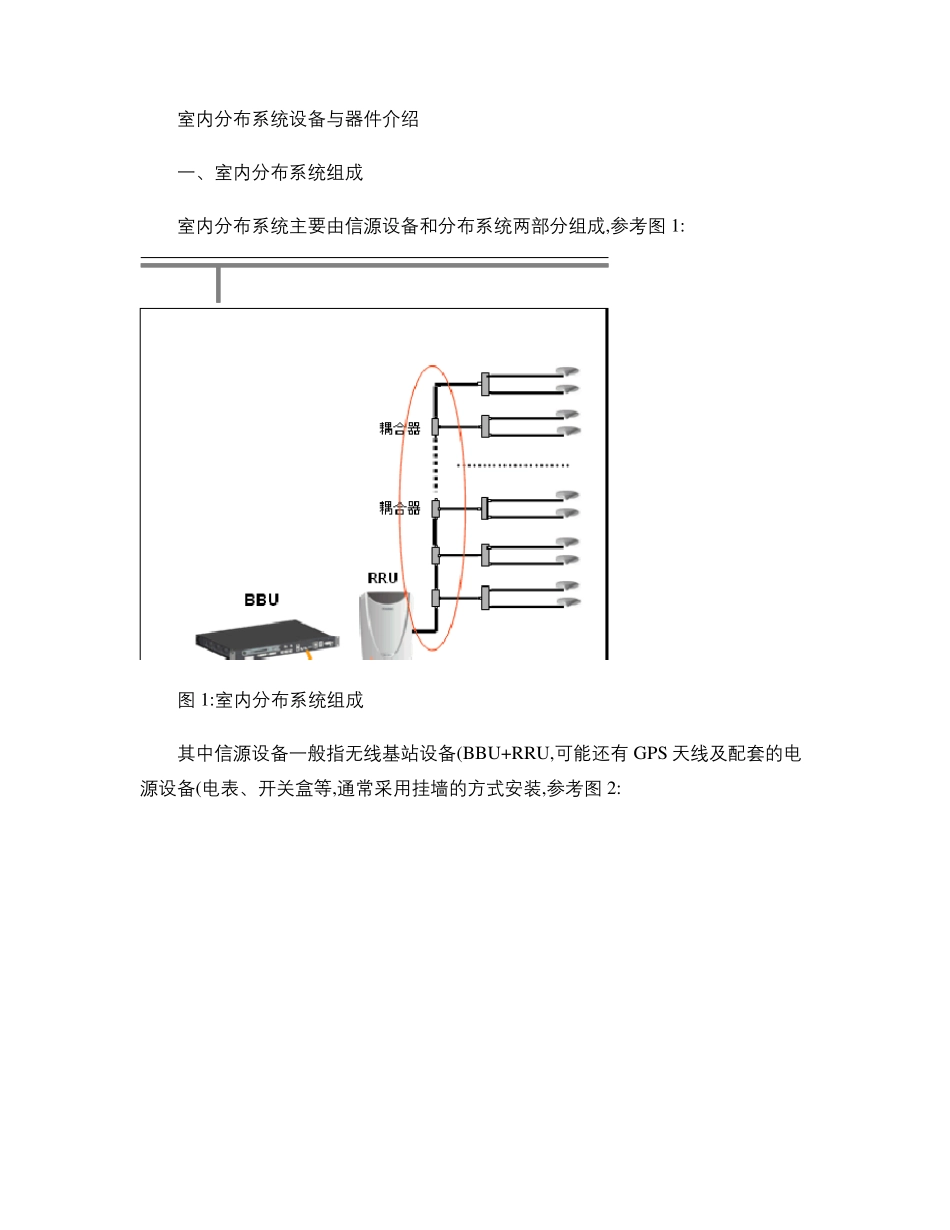

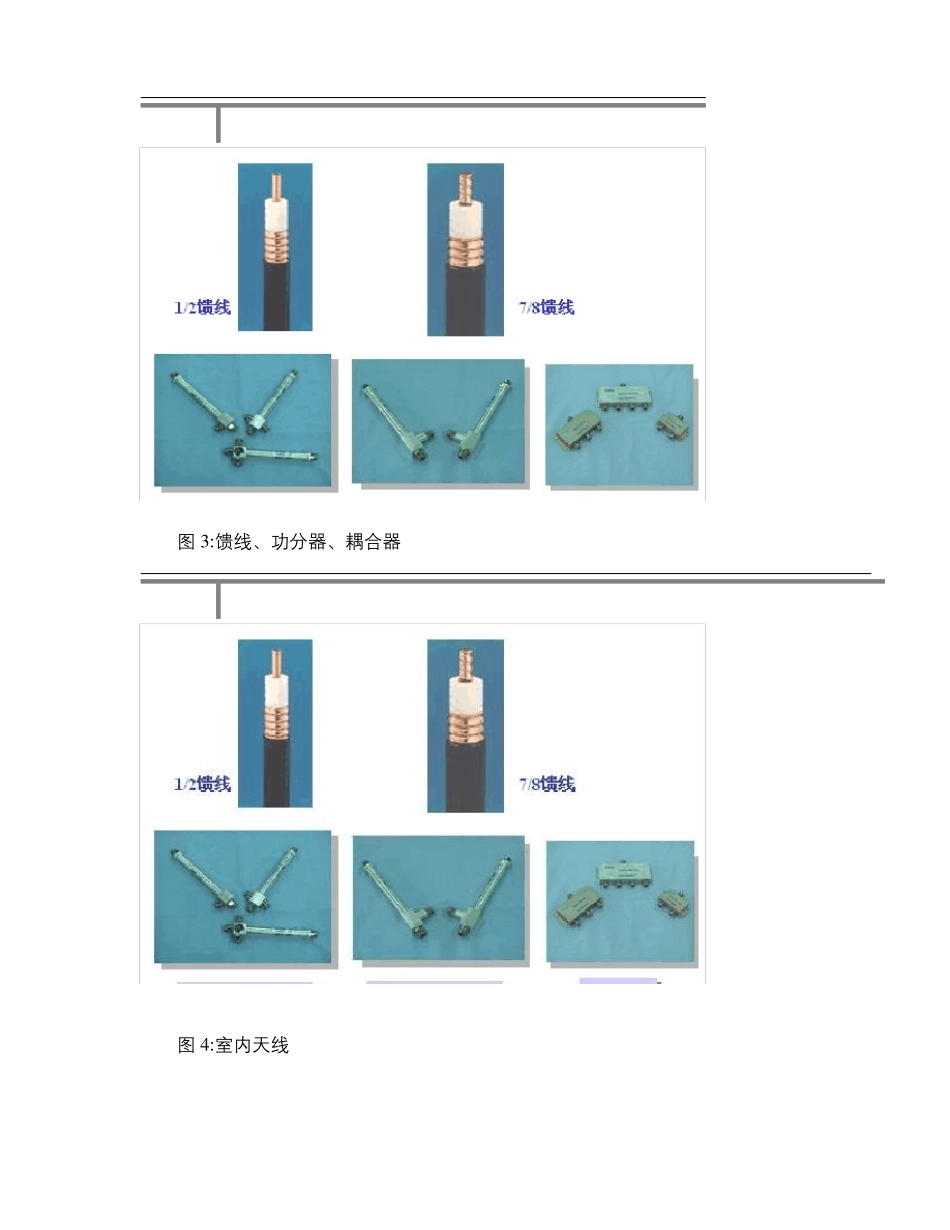

室内分布系统设备与器件介绍一、室内分布系统组成室内分布系统主要由信源设备和分布系统两部分组成,参考图 1:图 1:室内分布系统组成其中信源设备一般指无线基站设备(BBU+RRU,可能还有 GPS 天线及配套的电源设备(电表、开关盒等,通常采用挂墙的方式安装,参考图 2:图 2:信源设备挂墙安装实例图分布系统部分则一般由馈线(1/2 馈线和 7/8 馈线、功率分配器件(功分器和耦合器及室内天线等组成,参考图 3 和图 4:图 3:馈线、功分器、耦合器图 4:室内天线二、常用设备与器件尺寸规格1、信源设备尺寸规格:(1BBU :(2RRU :(3GPS 天线:(用于 TD-SCDMA 或 CDMA 系统 天线体积:φ110×113(mm^3天线重量: 1.2Kg (含安装管和夹具 天线安装管:φ28×300GPS 天线外形 GPS 天线安装实例 2、馈线尺寸规格:3、功分器尺寸规格二功分器尺寸:235.2×60.2×25mm (长×宽×深 (三功分器和四功分器尺寸与二功分器类似4、耦合器尺寸规格尺寸:154×43×20mm (长×宽×深5、常用室内天线尺寸规格(1 室内吸顶天线(2 室内壁挂天线【说明】:以上尺寸规格仅供参考,具体数值取决于实际使用设备或器件的型号。
