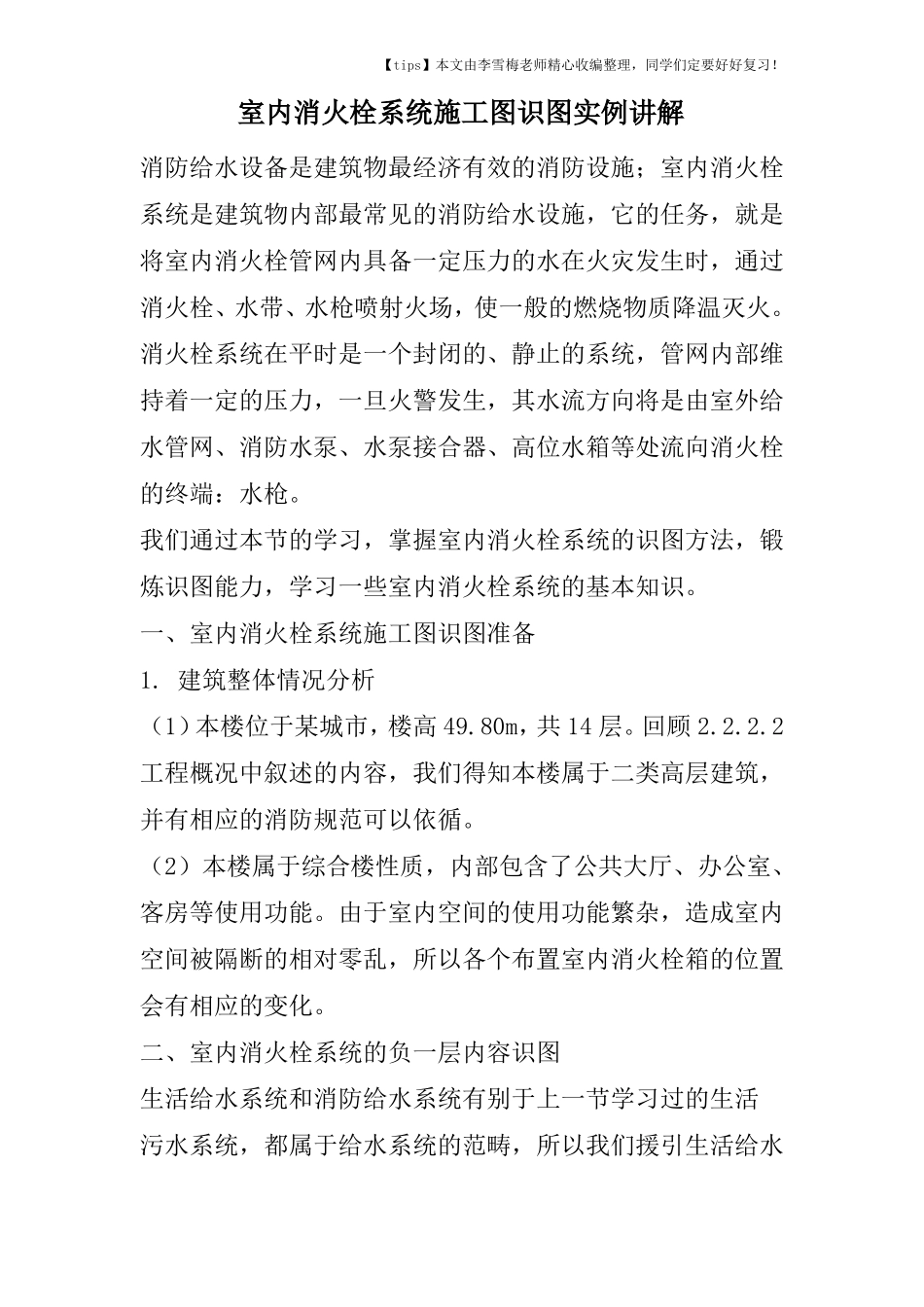

室内消火栓系统施工图识图实例讲解

【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！室内消火栓系统施工图识图实例讲解消防给水设备是建筑物最经济有效的消防设施；室内消火栓系统是建筑物内部最常见的消防给水设施，它的任务，就是将室内消火栓管网内具备一定压力的水在火灾发生时，通过消火栓、水带、水枪喷射火场，使一般的燃烧物质降温灭火。消火栓系统在平时是一个封闭的、静止的系统，管网内部维持着一定的压力，一旦火警发生，其水流方向将是由室外给水管网、消防水泵、水泵接合器、高位水箱等处流向消火栓的终端：水枪。我们通过本节的学习，掌握室内消火栓系统的识图方法，锻炼识图能力，学习一些室内消火栓系统的基本知识。一、室内消火栓系统施工图识图准备1. 建筑整体情况分析（1）本楼位于某城市，楼高 49.80m，共 14 层。回顾 2.2.2.2工程概况中叙述的内容，我们得知本楼属于二类高层建筑，并有相应的消防规范可以依循。（2）本楼属于综合楼性质，内部包含了公共大厅、办公室、客房等使用功能。由于室内空间的使用功能繁杂，造成室内空间被隔断的相对零乱，所以各个布置室内消火栓箱的位置会有相应的变化。二、室内消火栓系统的负一层内容识图生活给水系统和消防给水系统有别于上一节学习过的生活污水系统，都属于给水系统的范畴，所以我们援引生活给水【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！系统的识图方法和顺序来对室内消火栓系统进行识读。我们做好上述识图准备之后，开始从本教材所提供的某综合楼给排水工程施工图的消火栓给水管道系统图(水施-13)开始阅读。在阅读此系统图的时，我们采用先简后繁的顺序来逐步阅读。并随时在相关的平面图上印证。通读水施-13 后，发现本图的右边偏下的地方，有两台水泵及一套管道、管件。如图 2.38 中的小方框中所示。水施-13 下方有一系列管道组成的一个封闭式管网。如图2.30 中的大方框中所示。图 2.30 消火栓给水管道系统图在负一层中的内容1. 系统图中小方框内容的识图。系统图小方框中的内容，就是消火栓泵及其配套的管道、管件的系统图。图 2.31 消火栓给水泵及管道系统图图 2.32 消火栓给水泵及管道平面图图 2.31 和图 2.32 中关于管道穿墙、水泵、标高、阀门等我们都能识读清楚。但消火栓给水泵及管道与生活给水泵有很多不同：（1）上两图中两台水泵的吸水口不在同一个地方。规范要求，必须每台消火栓水泵必须都有独立的吸入口，从消防水【tips】本文由李雪梅老师...
