室内消防管道及设备安装施工组织设计

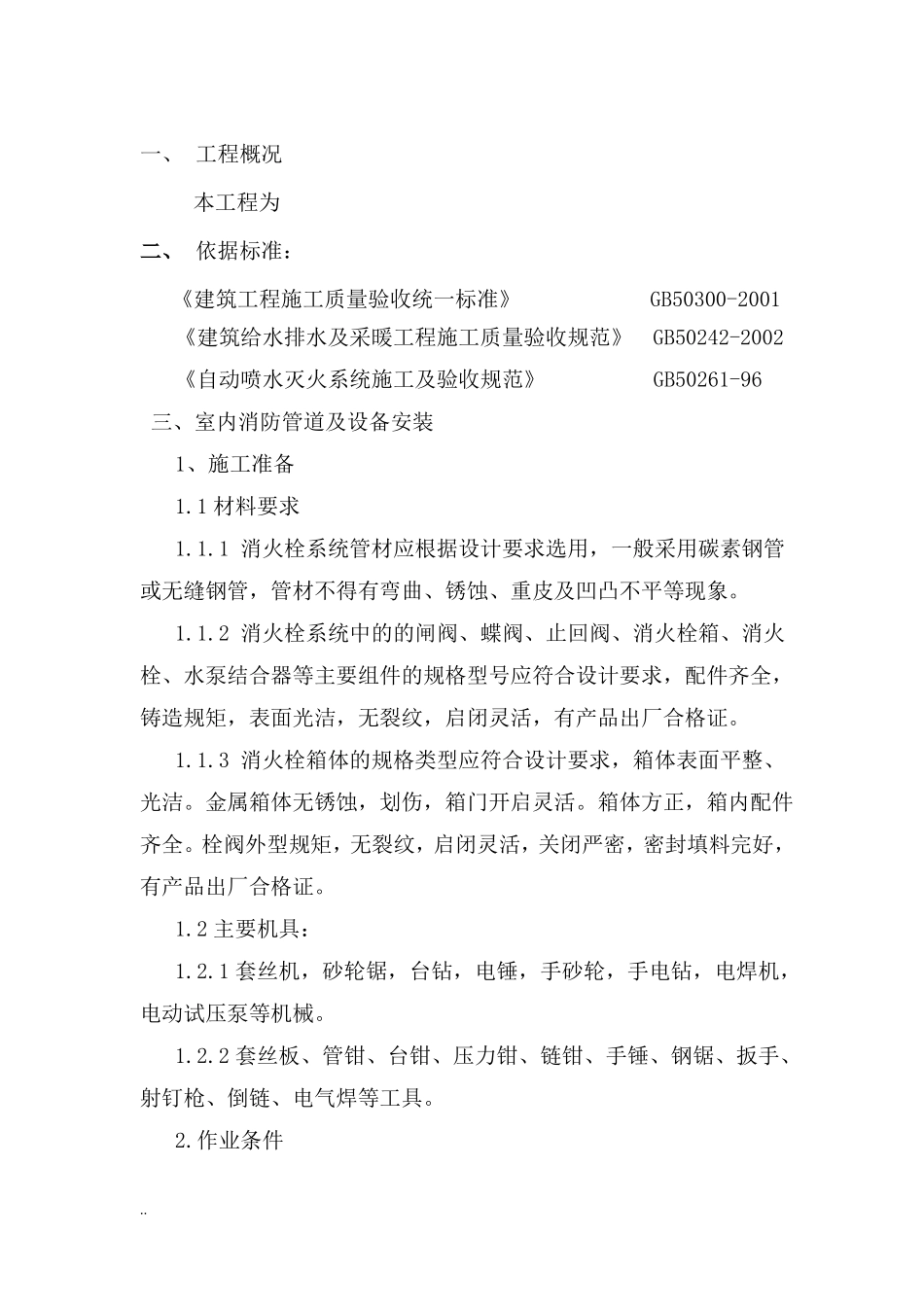

一、 工程概况本工程为二、 依据标准：《建筑工程施工质量验收统一标准》 GB50300-2001《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002《自动喷水灭火系统施工及验收规范》 GB50261-96三、室内消防管道及设备安装1、施工准备1.1 材料要求1.1.1 消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。1.1.2 消火栓系统中的的闸阀、蝶阀、止回阀、消火栓箱、消火栓、水泵结合器等主要组件的规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵活，有产品出厂合格证。1.1.3 消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀，划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。1.2 主要机具：1.2.1 套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。1.2.2 套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、倒链、电气焊等工具。2.作业条件..2.1 主体结构已验收，现场已清理干净。2.2 管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。2.3 设备基础经检验符合设计要求，达到安装条件。2.4 安装管道所需要的操作架应由专业人员搭设完毕。2.5 检查管道支架、预留孔洞的位置、尺寸是否正确。2.6 喷洒头安装按建筑装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高。封吊顶时按喷洒头预留口位置在顶板上开孔。3、操作工艺3.1 工艺流程：安装准备→测量放线→支架制作与安装→干管安装→干管闸阀安装→立管安装→立管蝶阀安装→消火栓及支管安装→水泵结合器安装→管道试压→管道冲洗→系统综合试压及冲洗→节流装置安装→消火栓配件安装→系统通水试调3.2 安装准备：3.2.1 认真熟悉图纸，根据施工方案、技术、安全交底的具体措施选用材料，测量尺寸，绘制草图，预制加工。3.2.2 核对有关专业图纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与建设单位研究解决，办理洽商手续。3.2.3 检查预埋件和预留洞是否准确。3.2.4 检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。3.2.5 要安排合理的施工顺序，避免工程交叉作业干扰，影响施工。..3.3.干管安装：3.3.1 喷洒管道一般要求使用镀锌管件（干管直径在 100mm 以上，无镀锌...
