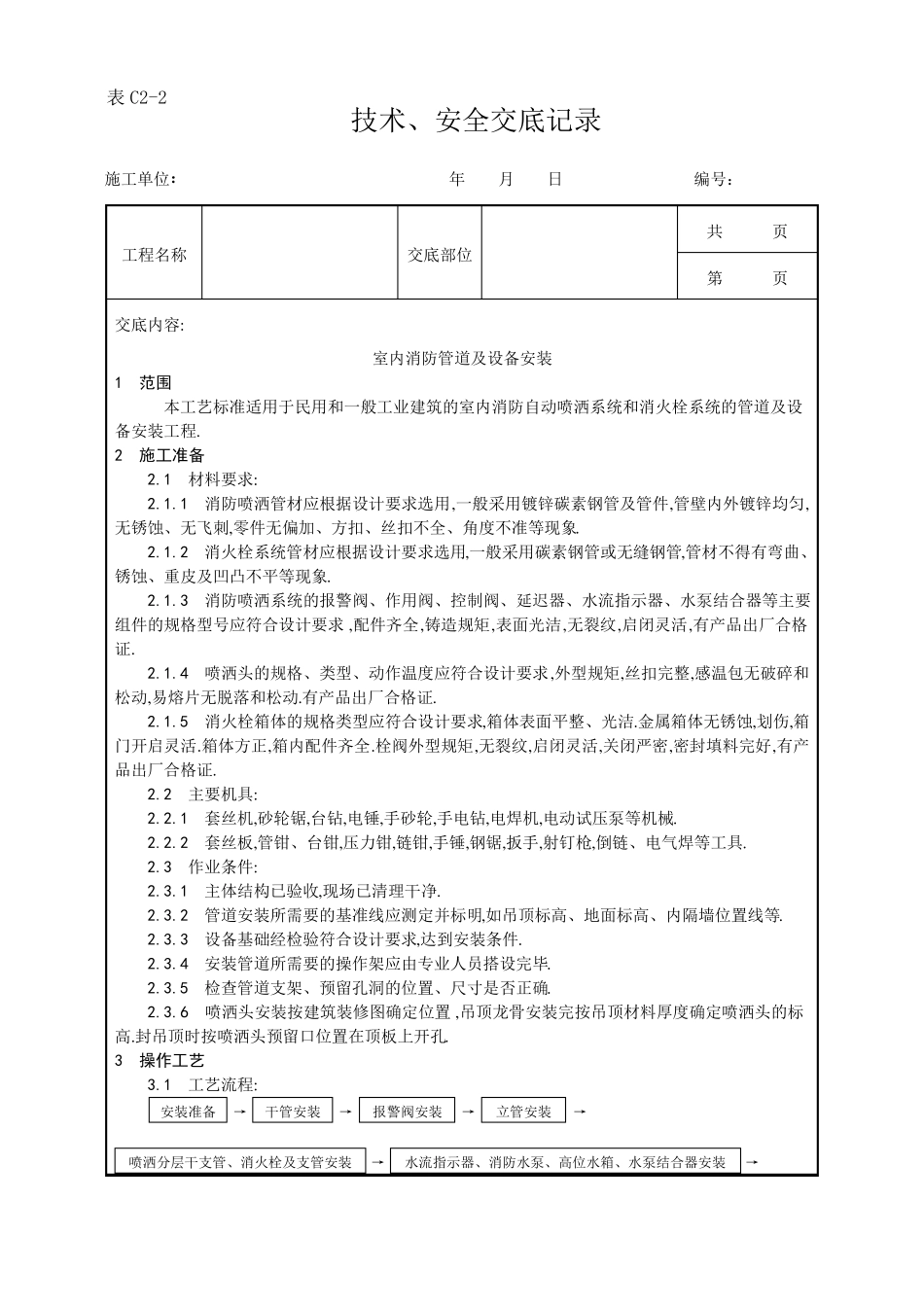

表 C2-2技术、安全交底记录施工单位：年月日编号：共页工程名称交底部位第页交底内容:室内消防管道及设备安装1范围本工艺标准适用于民用和一般工业建筑的室内消防自动喷洒系统和消火栓系统的管道及设备安装工程.2施工准备2.1材料要求:2.1.1消防喷洒管材应根据设计要求选用,一般采用镀锌碳素钢管及管件,管壁内外镀锌均匀,无锈蚀、无飞刺,零件无偏加、方扣、丝扣不全、角度不准等现象.2.1.2消火栓系统管材应根据设计要求选用,一般采用碳素钢管或无缝钢管,管材不得有弯曲、锈蚀、重皮及凹凸不平等现象.2.1.3消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要组件的规格型号应符合设计要求 ,配件齐全,铸造规矩,表面光洁,无裂纹,启闭灵活,有产品出厂合格证.2.1.4喷洒头的规格、类型、动作温度应符合设计要求,外型规矩,丝扣完整,感温包无破碎和松动,易熔片无脱落和松动.有产品出厂合格证.2.1.5消火栓箱体的规格类型应符合设计要求,箱体表面平整、光洁.金属箱体无锈蚀,划伤,箱门开启灵活.箱体方正,箱内配件齐全.栓阀外型规矩,无裂纹,启闭灵活,关闭严密,密封填料完好,有产品出厂合格证.2.2主要机具:2.2.1套丝机,砂轮锯,台钻,电锤,手砂轮,手电钻,电焊机,电动试压泵等机械.2.2.2套丝板,管钳、台钳,压力钳,链钳,手锤,钢锯,扳手,射钉枪,倒链、电气焊等工具.2.3作业条件:2.3.1主体结构已验收,现场已清理干净.2.3.2管道安装所需要的基准线应测定并标明,如吊顶标高、地面标高、内隔墙位置线等.2.3.3设备基础经检验符合设计要求,达到安装条件.2.3.4安装管道所需要的操作架应由专业人员搭设完毕.2.3.5检查管道支架、预留孔洞的位置、尺寸是否正确.2.3.6喷洒头安装按建筑装修图确定位置 ,吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标高.封吊顶时按喷洒头预留口位置在顶板上开孔.3操作工艺3.1工艺流程:安装准备→干管安装→报警阀安装→立管安装→喷洒分层干支管、消火栓及支管安装→水流指示器、消防水泵、高位水箱、水泵结合器安装→表 C2-2技术、安全交底记录施工单位：年月日编号：共页工程名称交底部位第页交底内容:管道试压→管道冲洗→喷洒头支管安装(系统综合试压及冲洗)→节流装置安装→报警阀配件、消火栓配件、喷洒头安装→系统通水试调3.2安装准备:3.2.1认真熟悉图纸,根据施工方案、技术、安全交底的具体措施选用材料,测量尺寸,绘制草图,预制加工.3.2.2核对有关专业图纸,查看各种管道的坐标、标高是否有交叉或排列位置不当...
