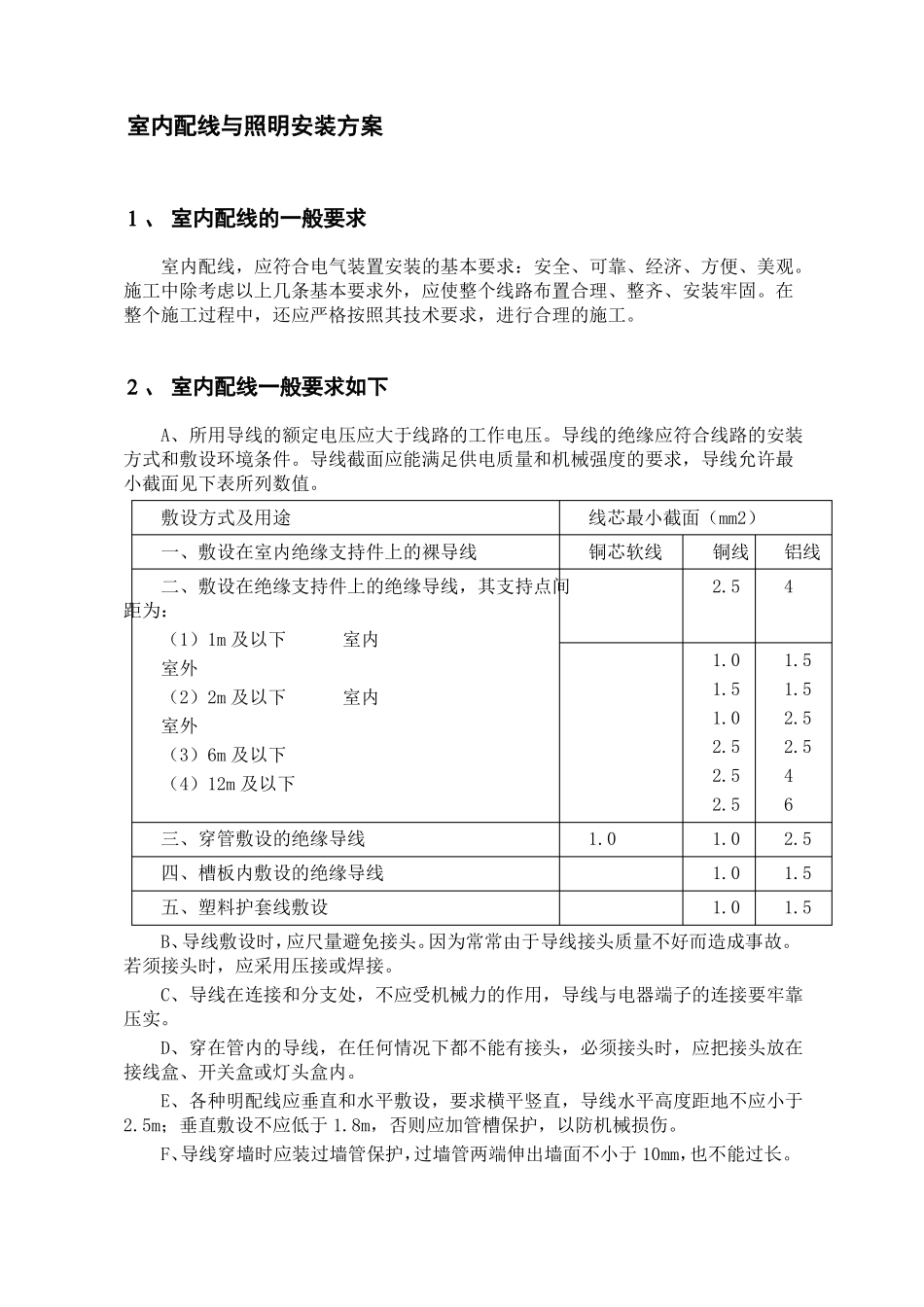

室内配线与照明安装方案

室内配线与照明安装方案 、 室内配线的一般要求室内配线，应符合电气装置安装的基本要求：安全、可靠、经济、方便、美观。施工中除考虑以上几条基本要求外，应使整个线路布置合理、整齐、安装牢固。在整个施工过程中，还应严格按照其技术要求，进行合理的施工。 、 室内配线一般要求如下A、所用导线的额定电压应大于线路的工作电压。导线的绝缘应符合线路的安装方式和敷设环境条件。导线截面应能满足供电质量和机械强度的要求，导线允许最小截面见下表所列数值。敷设方式及用途一、敷设在室内绝缘支持件上的裸导线二、敷设在绝缘支持件上的绝缘导线，其支持点间距为：（1）1m 及以下室内室外（2）2m 及以下室内室外（3）6m 及以下（4）12m 及以下三、穿管敷设的绝缘导线四、槽板内敷设的绝缘导线五、塑料护套线敷设1.01.01.51.02.52.52.51.01.01.01.51.52.52.5462.51.51.5线芯最小截面（mm2）铜芯软线铜线2.5铝线4B、导线敷设时，应尺量避免接头。因为常常由于导线接头质量不好而造成事故。若须接头时，应采用压接或焊接。C、导线在连接和分支处，不应受机械力的作用，导线与电器端子的连接要牢靠压实。D、穿在管内的导线，在任何情况下都不能有接头，必须接头时，应把接头放在接线盒、开关盒或灯头盒内。E、各种明配线应垂直和水平敷设，要求横平竖直，导线水平高度距地不应小于2.5m；垂直敷设不应低于 1.8m，否则应加管槽保护，以防机械损伤。F、导线穿墙时应装过墙管保护，过墙管两端伸出墙面不小于 10mm，也不能过长。G、当导线沿墙壁或天花板敷设时，导线与建筑物之间的最小距离：瓷夹板配线不应小于 5mm，瓷瓶配线不应小于 10mm。在通过伸缩缝的地方，导线敷设应稍有松驰。对于线管配线则应设补偿盒，以适应建筑物的伸缩。H、为确保用电安全，室内电气管线与其它管道应保持一定距离。 、 室内配线施工程序A、根据施工图纸，确定电器安装位置，导线敷设途径及导线穿过墙壁 和楼板的位置。B、在土建抹灰前，将配线所有的固定点打好孔洞，埋设好支持构件，最好配合土建搞好预埋预留工作。C、装设绝缘支持物、线夹、支架或保护管。D、敷设导线。E、安装灯具及电器设备。F、测试导线绝缘，连接导线。G、校验、自检、试通电。14.4.4、布线位置的确定A、施工时应本着所配线路安全、整洁、美观、适用并与建筑物结构平行的原则，依据图纸，首先确定灯具、开关、插座和配电箱等设备的安装位置，然后确定导线的敷设途径、导线穿过...
