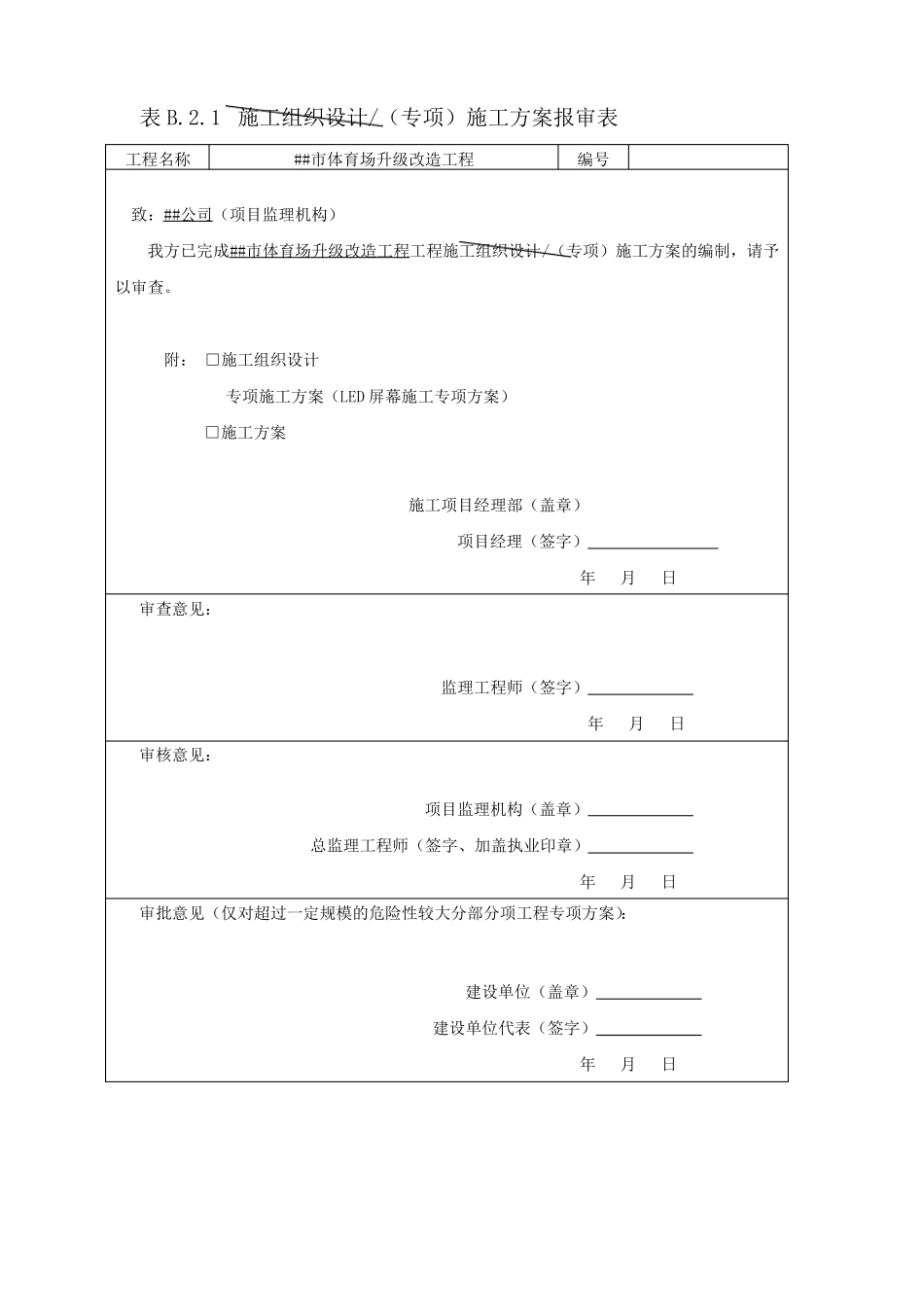

##市体育场升级改造工程LED 屏幕施工专项方案建设单位：##市文化广播电视和旅游局设计单位：##公司监理单位：##公司施工单位：##公司表 B.2.1 施工组织设计/（专项）施工方案报审表工程名称致：##公司（项目监理机构）我方已完成##市体育场升级改造工程工程施工组织设计/（专项）施工方案的编制，请予以审查。附： □施工组织设计专项施工方案（LED 屏幕施工专项方案）□施工方案施工项目经理部（盖章）项目经理（签字）年月日审查意见：监理工程师（签字）年月日审核意见：项目监理机构（盖章）总监理工程师（签字、加盖执业印章）年月日审批意见（仅对超过一定规模的危险性较大分部分项工程专项方案）：建设单位（盖章）建设单位代表（签字）年月日##市体育场升级改造工程编号第一章 技术方案1.1 项目内容本项目包括体育场显示屏组、控制室内的视频切换和传输控制系统。从工作界面上划分，工程分为显示屏、视频控制二个部分。1.2 工程范围本项目的工程范围如下：（1）LED 箱体单元、显示屏控制系统、智能供电系统、散热系统、安装结构等设备的运输、安装、调试和运行；（2）视频切换控制设备与体育场内显示屏的接驳和联调；（3）大屏幕系统与计算机网络的通信连接；（4）大屏幕的结构、装饰的安装调试；（5）大屏幕所必需的电力电缆及信号电缆等辅助设施和材料；（6）其他没有规定但对完成工程必需的材料、设备和工作；（7）大屏幕系统和视频切换控制设备操作培训。1.3 工程条件针对体育场，结合##市本地的气候特点，方案在设计时还需将以下因素考虑在内： 温度：-20℃~50℃ 相对湿度：10%~98%RH 灰尘：现场灰尘量较大 腐蚀：设备易遭受环境腐蚀或污染 电磁干扰：现场大功率设备较多，电磁环境较为复杂 易于维护：出现问题时能够快速更换和维修1.4 设计依据标准号SJ/T104636-93JDJ16-83JGJ/TT16—92GBF16-87GB50169-92GB1245-87GB50169-93GB50174-93GB50054-95GB50034-95CECS72：97DBJ08-47-95GB191-90GB2421GB2421GB2423.1GB2423.2标准名称《电子测量仪器包装、标志、存储要求》《建筑电气设计技术技术规程》《民用建筑电气设计规范》《建筑设计防炎规范》《电气装置安装工程及验收规范》《电气装置暗装用面板、调整板和接线盒》《电气装置安装工程接地装置施工及验收规范》《计算机机房设计规范》《低压配电设计规范》《工业企业照明设计规范》《建筑与建筑群综合布线系统工程设计规范》《智能建筑标准》《包装、...
