室外给排水管道施工方案93986VIP专享

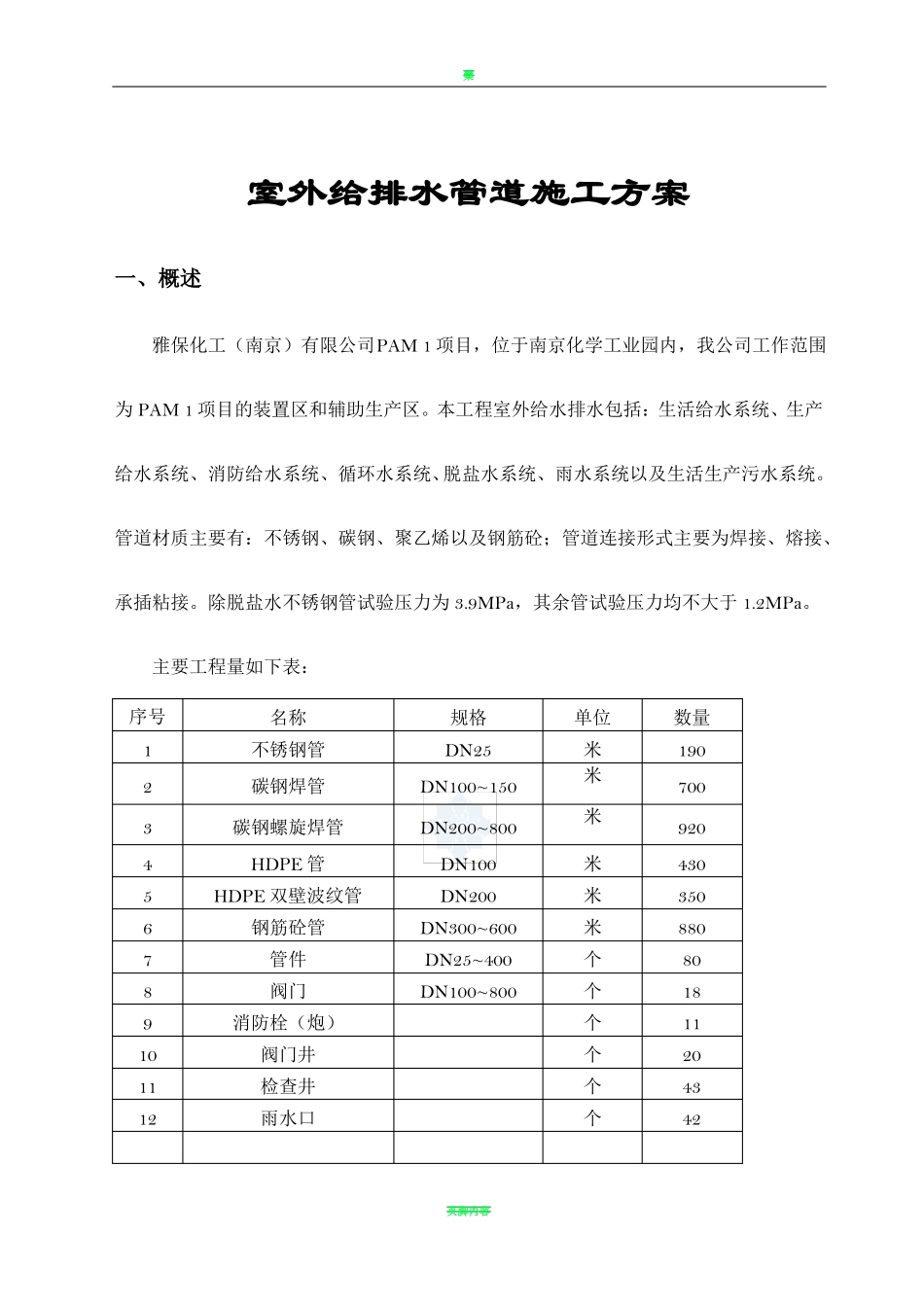

櫫室外给排水管道施工方案一、概述雅保化工（南京）有限公司PAM 1 项目，位于南京化学工业园内，我公司工作范围为 PAM 1 项目的装置区和辅助生产区。本工程室外给水排水包括：生活给水系统、生产给水系统、消防给水系统、循环水系统、脱盐水系统、雨水系统以及生活生产污水系统。管道材质主要有：不锈钢、碳钢、聚乙烯以及钢筋砼；管道连接形式主要为焊接、熔接、承插粘接。除脱盐水不锈钢管试验压力为 3.9MPa，其余管试验压力均不大于 1.2MPa。主要工程量如下表：序号123456789101112名称不锈钢管碳钢焊管碳钢螺旋焊管HDPE 管HDPE 双壁波纹管钢筋砼管管件阀门消防栓（炮）阀门井检查井雨水口规格DN25DN100~150DN200~800DN100DN200DN300~600DN25~400DN100~800页脚内容单位米米米米米米个个个个个个数量190700920430350880801811204342櫫二、编制依据1．设计的给排水图纸（图号：2006088-700-80）2．《给水排水管道工程施工及验收规范》GB50268-973．《埋地钢质管道聚乙烯防腐层技术标准》SY/T4013-1995，4．《室外硬聚乙烯给水管道工程施工及验收规范》CECS18:90，5．《建筑给排水及采暖工程施工质量验收规范》GB50242-2002，6．《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98，7．《埋地塑料排水管道工程技术规程》DG/TJ08-308-2002，8．《埋地聚乙烯给水管道工程技术规程》CJJ101-2004，9．《建筑给水排水设计规范》GB50015-200310．标准图 S 系《给水排水标准图集》：05S502；02S515；04S516；95S518；01S201；02S404。三、施工准备3.1 图纸资料的准备3.1.1 熟悉图纸、施工技术标准及验收规范，了解设计意图，理解图纸提出的施工要求；3.1.2 参加由业主组织的设计交底工作 ,澄清设计图纸上存在的问题确定特殊管道的施工方法；3.1.3 根据设计图纸和设计交底会议纪要,编制详细的施工图材料预算,确定所需材料的品种、规格、数量和有关标准；3.1.4 考虑与其它专业的配合，编制施工进度计划，编制详细施工方案，准备施工机具材料；页脚内容櫫3.1.5 对施工人员进行安全教育，特殊工种上岗前培训、取证。焊工必须持有劳动部门颁发的焊工合格证,其合格项目与管道焊接相适应，其他工种如起重工、电工、探伤工、架子工和吊车司机等特殊工种必须持有劳动部门颁发的特殊性工种操作证；3.1.6 制定质量控制点,严格按照控制点的要求进行施工；3.1.7 组织工程技术人员对施工班组进行技术交底，务必使其理解技术要求、施工方法及施工中应...
