ABB机器人故障处理

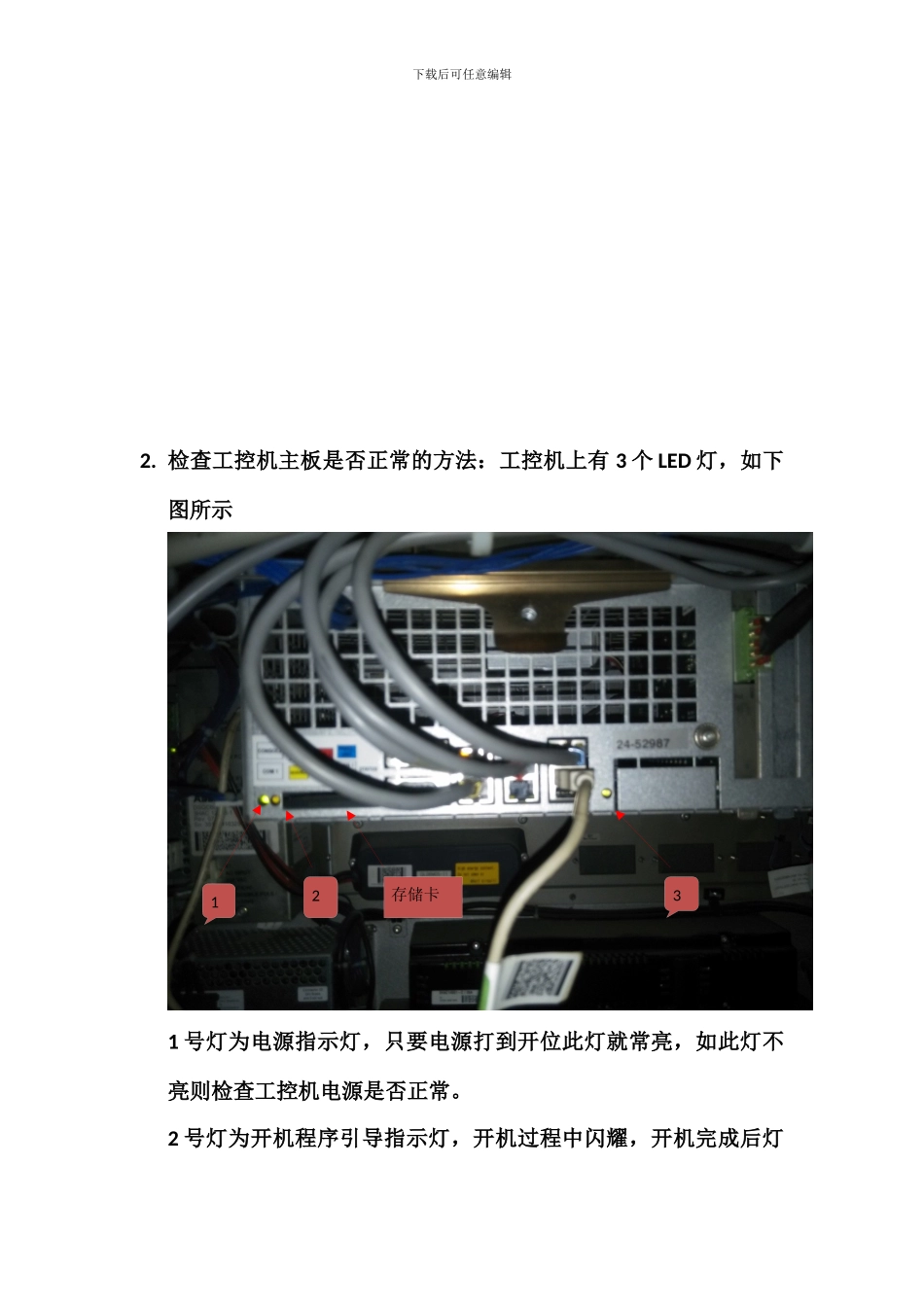

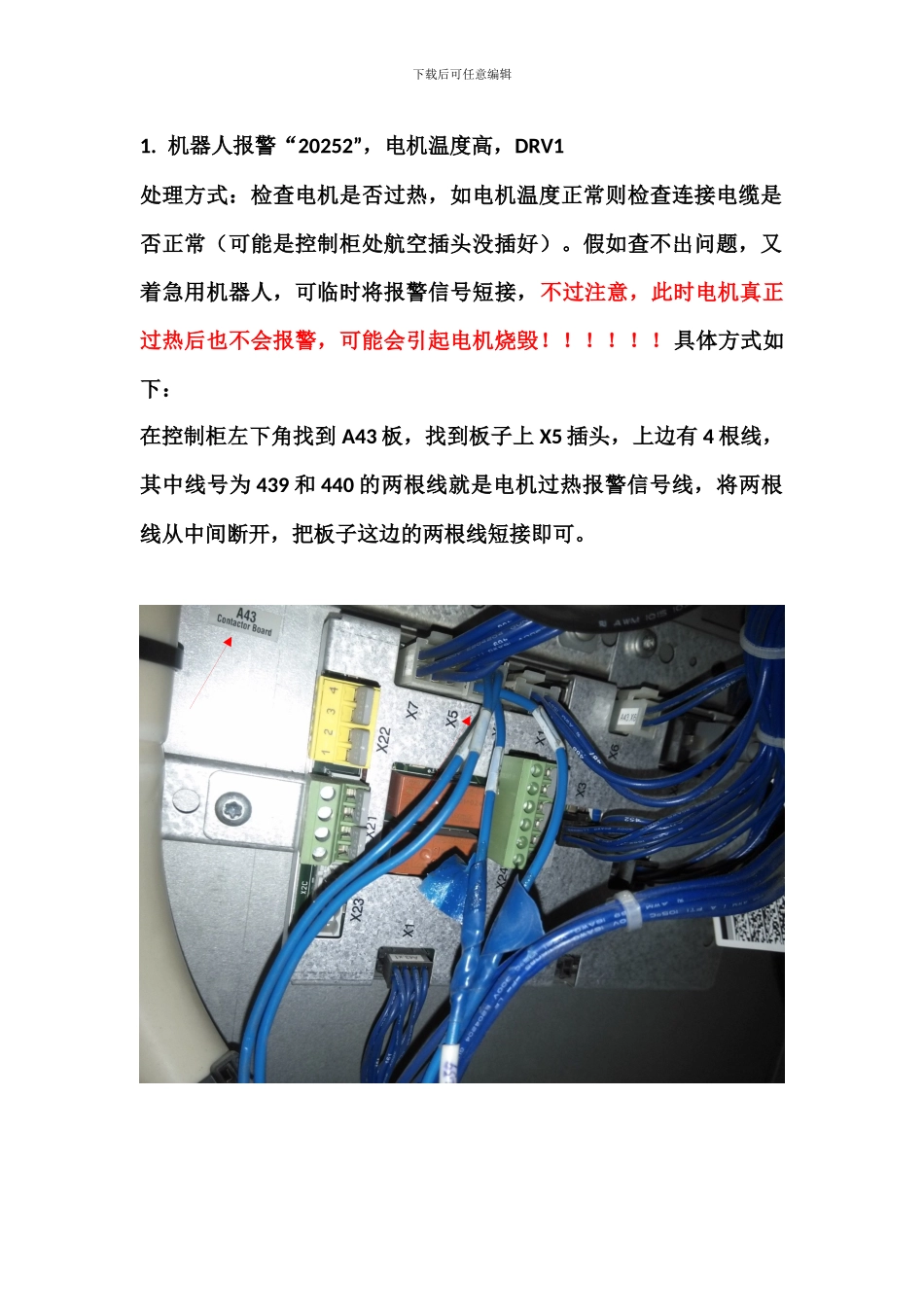

下载后可任意编辑1. 机器人报警“20252”，电机温度高，DRV1处理方式：检查电机是否过热，如电机温度正常则检查连接电缆是否正常（可能是控制柜处航空插头没插好）。假如查不出问题，又着急用机器人，可临时将报警信号短接，不过注意，此时电机真正过热后也不会报警，可能会引起电机烧毁！！！！！！具体方式如下：在控制柜左下角找到 A43 板，找到板子上 X5 插头，上边有 4 根线，其中线号为 439 和 440 的两根线就是电机过热报警信号线，将两根线从中间断开，把板子这边的两根线短接即可。下载后可任意编辑2. 检查工控机主板是否正常的方法：工控机上有 3 个 LED 灯，如下图所示1 号灯为电源指示灯，只要电源打到开位此灯就常亮，如此灯不亮则检查工控机电源是否正常。2 号灯为开机程序引导指示灯，开机过程中闪耀，开机完成后灯123存储卡下载后可任意编辑灭。开机程序保存在存储卡中，如开机过程中此灯不闪耀，则可能是存储卡故障。3 号灯为主板状态指示灯，开机过程中先是红灯闪耀，后变为绿灯闪耀，最后绿灯常亮，假如此灯最后显示红色或者不亮，则主板有问题，假如按上述过程依次点亮，则证明主板是正常的。3. 假如机器人系统异常或崩溃，可先尝试用“B 启动”重新启动，即可恢复到最近的正产状态。具体方法如下：点击示教器右上角 ABB 图标，点击重新启动下载后可任意编辑下载后可任意编辑4. 机器人 I/O 状态都丢失，检查控制柜中 I/O 板，在控制柜柜门的右下角，检查板子上的指示灯是否点亮，假如灯都不亮则检查I/O 板的电源和电源的保险（如下红色箭头所示），假如只是个别 I/O 丢失，则查看板子上对应的接线端子，看线是否松动。下载后可任意编辑5. 假如一垛铝锭抓取完了，机器人还继续往下抓，检查轨道末端的光电眼，看其是不是没有对正对侧的反光板，或者是光电眼损坏。6. 假如机器人在自动运行过程中突然不动了，需要查看示教器上显示的程序运行位置，看是否在等待某一 I/O 信号，然后检查相应的信号源是否正常。7. 假如外部急停按钮都已经解开而机器人一直报紧急停止，则检查控制柜右侧壁右上角的板子（panel board），X1 端子的 3、4 号端子控制机器人的紧急停止，假如 3、4 号端子之间的连线断开，机器人就报紧急停止。增加外部操作箱改造后，将 3、4 号端子下载后可任意编辑打开，中间串入外部两个操作箱的紧急停止按钮的常闭点，串联的点在控制柜柜门右下角的接线排处，如下面第二...
