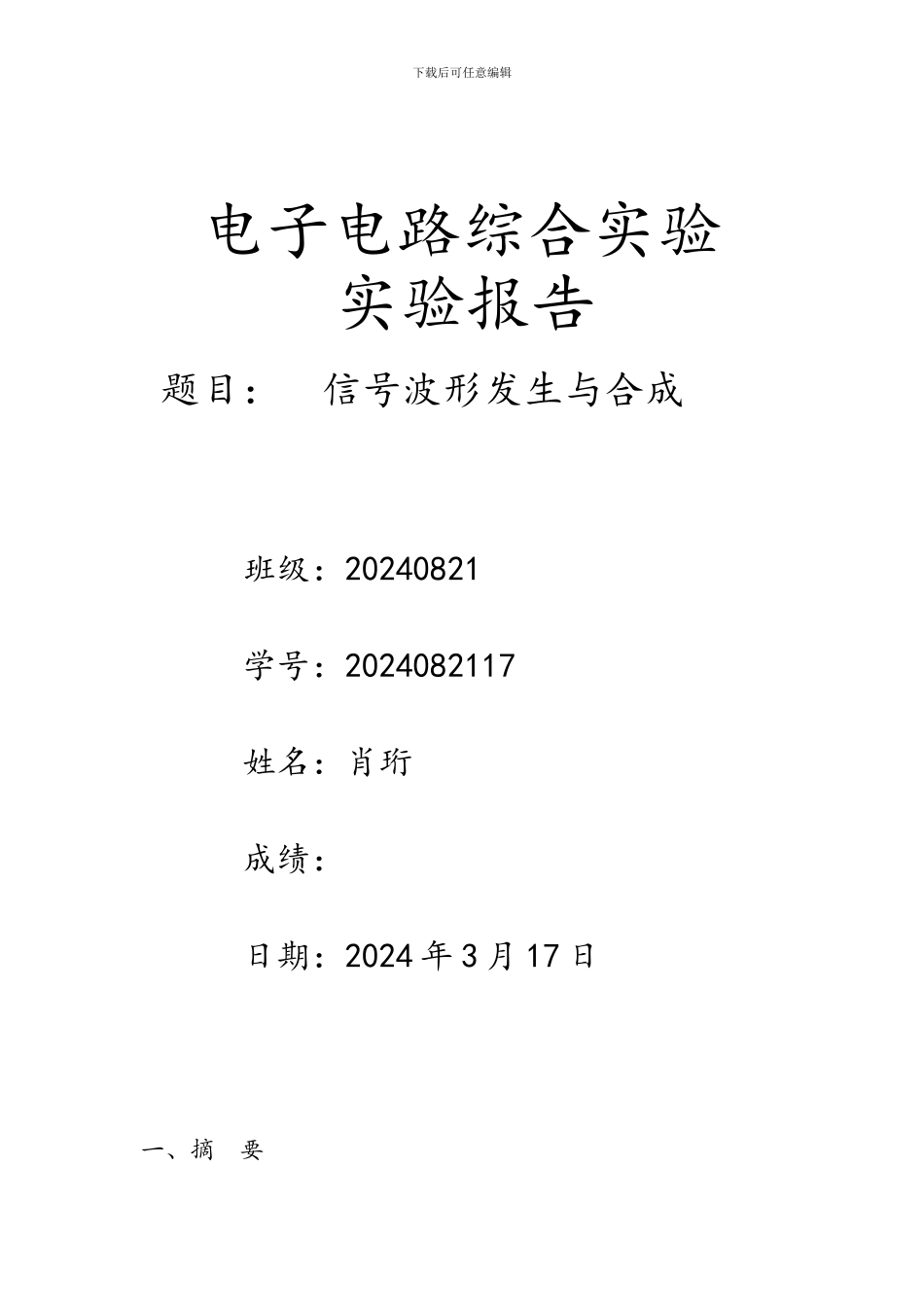

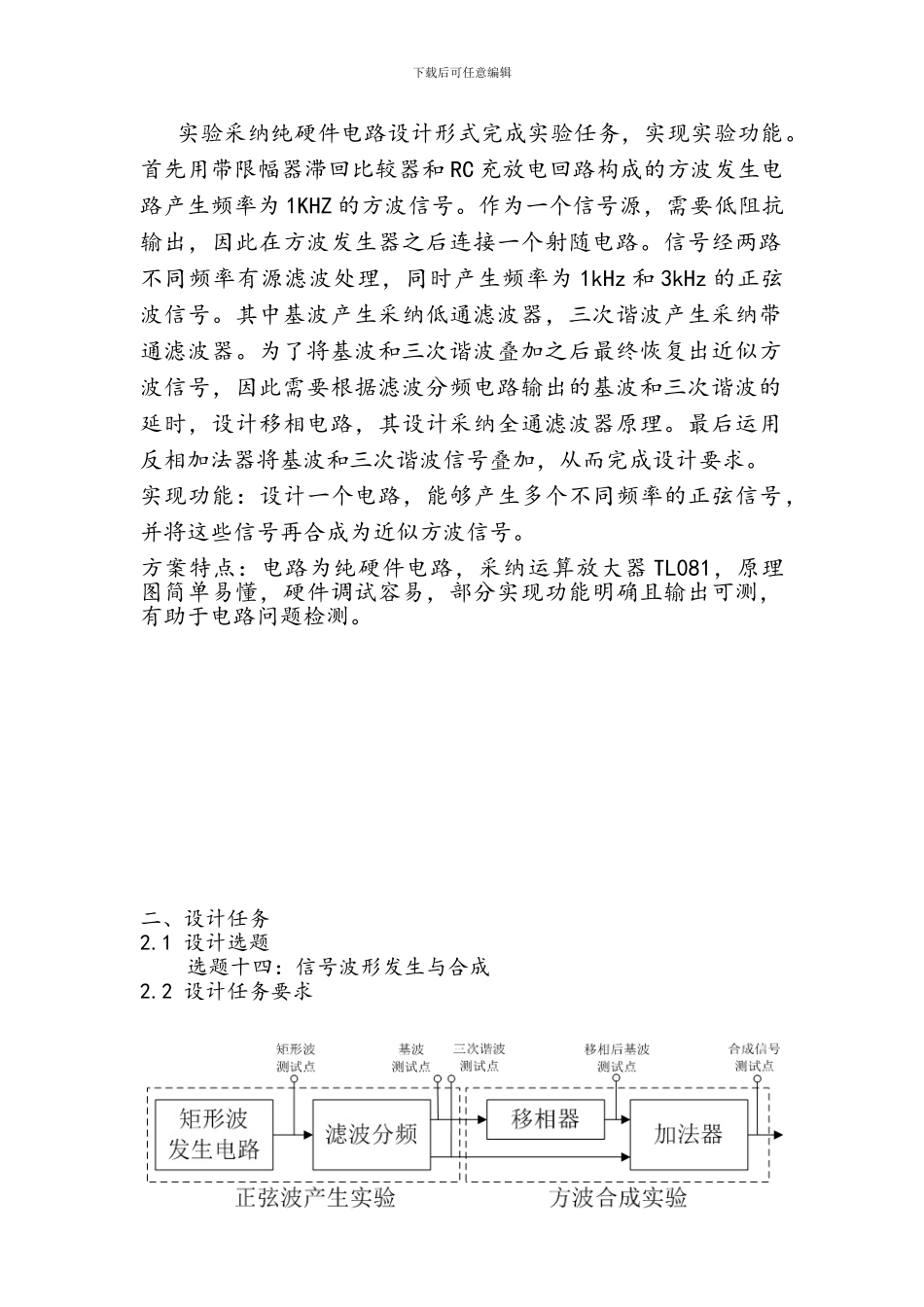

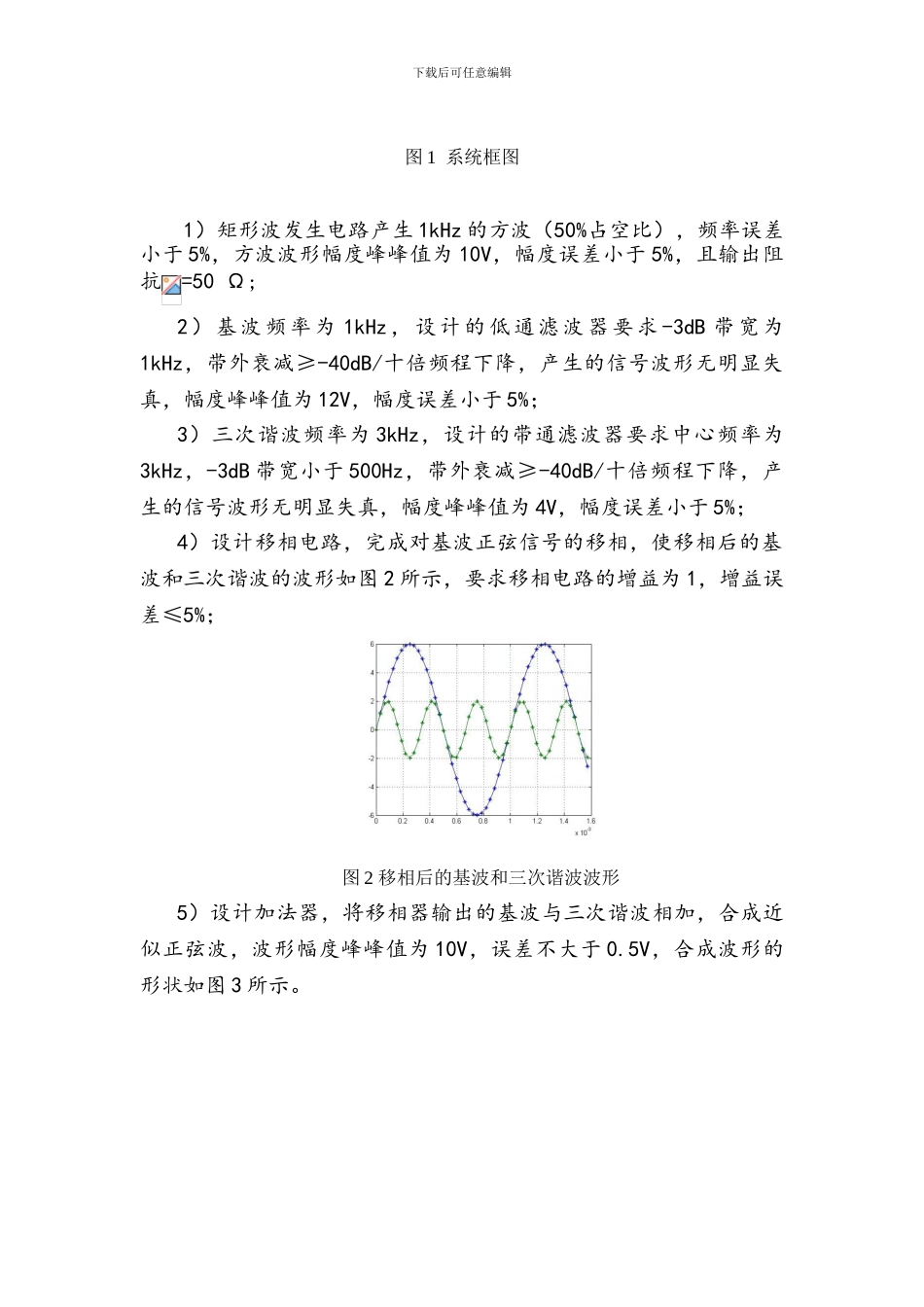

下载后可任意编辑电子电路综合实验实验报告 题目： 信号波形发生与合成 班级：20240821学号：2024082117姓名：肖珩成绩：日期：2024 年 3 月 17 日一、摘 要下载后可任意编辑实验采纳纯硬件电路设计形式完成实验任务，实现实验功能。首先用带限幅器滞回比较器和 RC 充放电回路构成的方波发生电路产生频率为 1KHZ 的方波信号。作为一个信号源，需要低阻抗输出，因此在方波发生器之后连接一个射随电路。信号经两路不同频率有源滤波处理，同时产生频率为 1kHz 和 3kHz 的正弦波信号。其中基波产生采纳低通滤波器，三次谐波产生采纳带通滤波器。为了将基波和三次谐波叠加之后最终恢复出近似方波信号，因此需要根据滤波分频电路输出的基波和三次谐波的延时，设计移相电路，其设计采纳全通滤波器原理。最后运用反相加法器将基波和三次谐波信号叠加，从而完成设计要求。实现功能：设计一个电路，能够产生多个不同频率的正弦信号，并将这些信号再合成为近似方波信号。方案特点：电路为纯硬件电路，采纳运算放大器 TL081，原理图简单易懂，硬件调试容易，部分实现功能明确且输出可测，有助于电路问题检测。二、设计任务2.1 设计选题选题十四：信号波形发生与合成2.2 设计任务要求下载后可任意编辑图 1 系统框图1）矩形波发生电路产生 1kHz 的方波（50%占空比），频率误差小于 5%，方波波形幅度峰峰值为 10V，幅度误差小于 5%，且输出阻抗=50 Ω;2）基波频率为 1kHz，设计的低通滤波器要求 -3dB 带宽为1kHz，带外衰减≥-40dB/十倍频程下降，产生的信号波形无明显失真，幅度峰峰值为 12V，幅度误差小于 5%；3）三次谐波频率为 3kHz，设计的带通滤波器要求中心频率为3kHz，-3dB 带宽小于 500Hz，带外衰减≥-40dB/十倍频程下降，产生的信号波形无明显失真，幅度峰峰值为 4V，幅度误差小于 5%；4）设计移相电路，完成对基波正弦信号的移相，使移相后的基波和三次谐波的波形如图 2 所示，要求移相电路的增益为 1，增益误差≤5%；图 2 移相后的基波和三次谐波波形5）设计加法器，将移相器输出的基波与三次谐波相加，合成近似正弦波，波形幅度峰峰值为 10V，误差不大于 0.5V，合成波形的形状如图 3 所示。下载后可任意编辑 图 3 利用基波和 3 次谐波合成的近似方波三、方案设计与论证 1）矩形波发生电路方案论证与选择 方案一：采纳由 NE555 组成的或其它由门电路构成的方波发生电路。这种电路外围电路设计...
