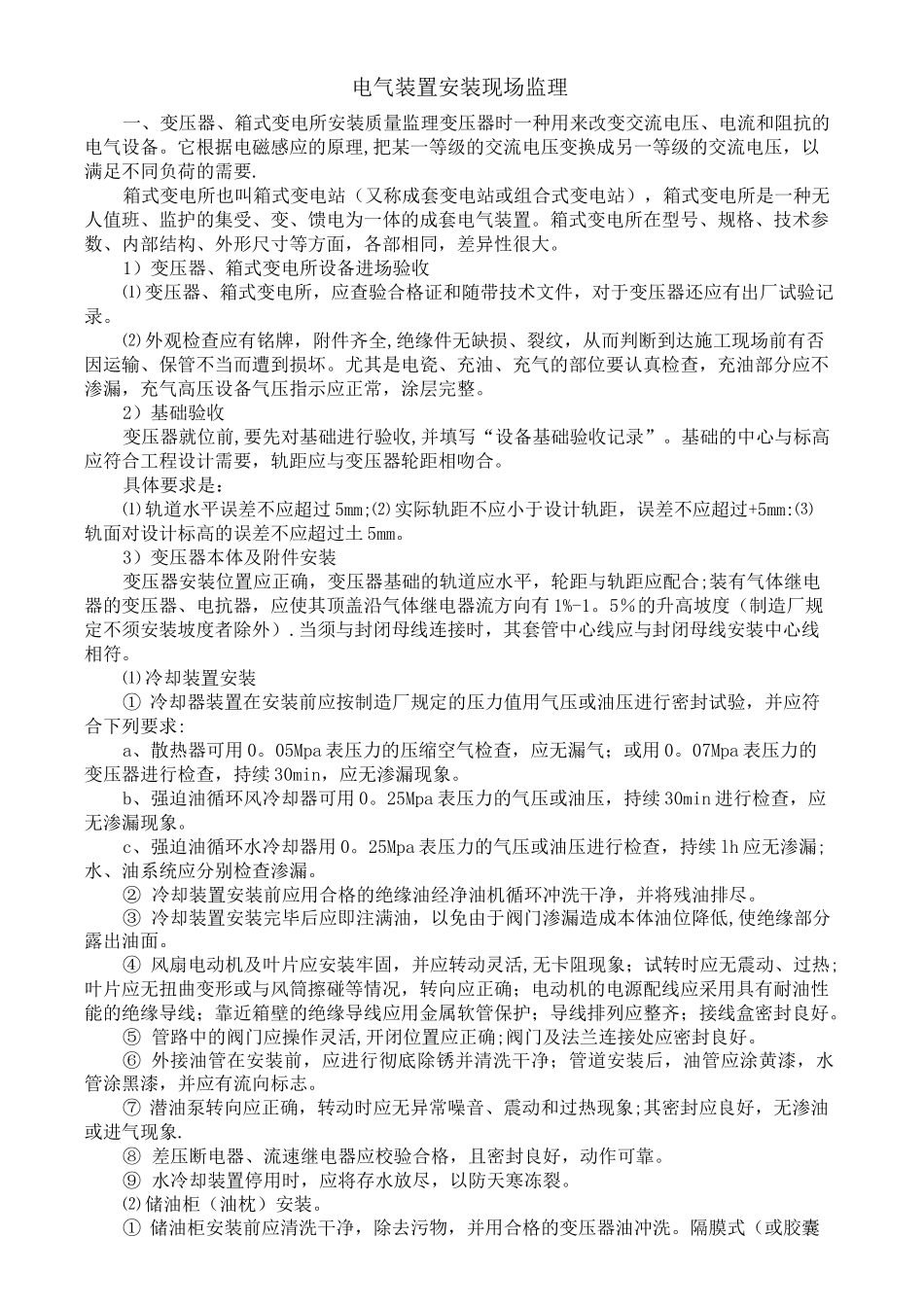

电气装置安装现场监理一、变压器、箱式变电所安装质量监理变压器时一种用来改变交流电压、电流和阻抗的电气设备。它根据电磁感应的原理,把某一等级的交流电压变换成另一等级的交流电压，以满足不同负荷的需要.箱式变电所也叫箱式变电站（又称成套变电站或组合式变电站），箱式变电所是一种无人值班、监护的集受、变、馈电为一体的成套电气装置。箱式变电所在型号、规格、技术参数、内部结构、外形尺寸等方面，各部相同，差异性很大。1）变压器、箱式变电所设备进场验收⑴ 变压器、箱式变电所，应查验合格证和随带技术文件，对于变压器还应有出厂试验记录。⑵ 外观检查应有铭牌，附件齐全,绝缘件无缺损、裂纹，从而判断到达施工现场前有否因运输、保管不当而遭到损坏。尤其是电瓷、充油、充气的部位要认真检查，充油部分应不渗漏，充气高压设备气压指示应正常，涂层完整。2）基础验收变压器就位前,要先对基础进行验收,并填写“设备基础验收记录”。基础的中心与标高应符合工程设计需要，轨距应与变压器轮距相吻合。具体要求是：⑴ 轨道水平误差不应超过 5mm;⑵ 实际轨距不应小于设计轨距，误差不应超过+5mm:⑶轨面对设计标高的误差不应超过土 5mm。3）变压器本体及附件安装变压器安装位置应正确，变压器基础的轨道应水平，轮距与轨距应配合;装有气体继电器的变压器、电抗器，应使其顶盖沿气体继电器流方向有 1%-1。5％的升高坡度（制造厂规定不须安装坡度者除外）.当须与封闭母线连接时，其套管中心线应与封闭母线安装中心线相符。⑴ 冷却装置安装① 冷却器装置在安装前应按制造厂规定的压力值用气压或油压进行密封试验，并应符合下列要求:a、散热器可用 0。05Mpa 表压力的压缩空气检查，应无漏气；或用 0。07Mpa 表压力的变压器进行检查，持续 30min，应无渗漏现象。b、强迫油循环风冷却器可用 0。25Mpa 表压力的气压或油压，持续 30min 进行检查，应无渗漏现象。c、强迫油循环水冷却器用 0。25Mpa 表压力的气压或油压进行检查，持续 lh 应无渗漏;水、油系统应分别检查渗漏。② 冷却装置安装前应用合格的绝缘油经净油机循环冲洗干净，并将残油排尽。③ 冷却装置安装完毕后应即注满油，以免由于阀门渗漏造成本体油位降低,使绝缘部分露出油面。④ 风扇电动机及叶片应安装牢固，并应转动灵活,无卡阻现象；试转时应无震动、过热;叶片应无扭曲变形或与风筒擦碰等情况，转向应正确；电动机的电源配线应采用具有耐油性能的绝缘导...
