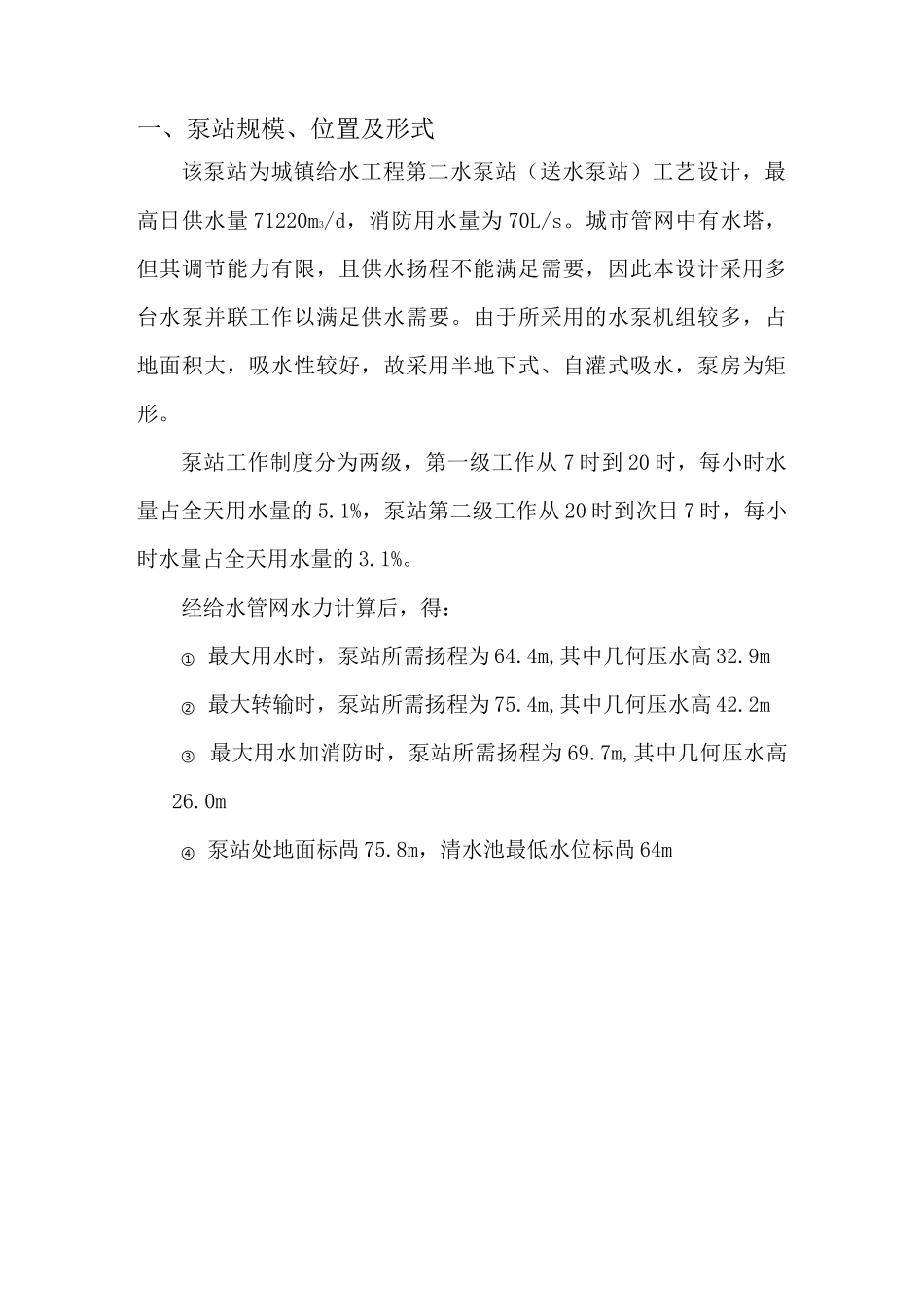

一、泵站规模、位置及形式该泵站为城镇给水工程第二水泵站（送水泵站）工艺设计，最高日供水量 71220m3/d，消防用水量为 70L/s。城市管网中有水塔，但其调节能力有限，且供水扬程不能满足需要，因此本设计采用多台水泵并联工作以满足供水需要。由于所采用的水泵机组较多，占地面积大，吸水性较好，故采用半地下式、自灌式吸水，泵房为矩形。泵站工作制度分为两级，第一级工作从 7 时到 20 时，每小时水量占全天用水量的 5.1%，泵站第二级工作从 20 时到次日 7 时，每小时水量占全天用水量的 3.1%。经给水管网水力计算后，得：① 最大用水时，泵站所需扬程为 64.4m,其中几何压水高 32.9m② 最大转输时，泵站所需扬程为 75.4m,其中几何压水高 42.2m③ 最大用水加消防时，泵站所需扬程为 69.7m,其中几何压水高26.0m④ 泵站处地面标咼 75.8m，清水池最低水位标咼 64m、泵站设计参数的确定1、设计流量：泵站一级工作时的设计流量(最大转输)：Qi=71220X3.1%X1000/3600=631.3(L/s)泵站二级工作时的设计流量(最大用水)：Q2=71220X5.1%X1000/3600=1009.0(L/s)泵站二级供水+消防时的设计流量(最大用水+消防)：Q3=Q2+70=1079.0(L/s)2、扬程的修正：(H 二 H+Sh+H、)需损失安全最大转输：^=75.4+2+1=78.4(m),其中 H 尸 42.2(m)1st1最大用水：H=61.4+2+1=64.4(m),其中 H°=32.9(m)2st2最大用水+消防：H3=69.7+2+2=73.7(m)，其中 Hst3=26.0(m)3st3(注：修正扬程时，安全水头取 2m,泵站内水头损失取 lm,其中当情况为最大用水+消防时，泵站内水头损失取 2m。-C111■—・~~A1*最大用水■最大转输最大用水-消防三、泵的确定1、管道特性曲线的计算：根据 H=Ht+SQ2(Q 单位取 m3/s)，得：51=(斗-日出)/012=(78.4-42.2)/0.61332=96.24©/皿 5)S2=(H2-Hst2)/Qi2=(64.4-32.9)/1.00902=30.94(s2/m5)S3=(H3-Hst3)/Q32=(73.7-26.0)/1.07902=40.97(s2/m5)则管道的特性曲线为：(1) 最大转输：H]=42.2+96.24Q2(2) 最大用水：H2=32.9+30.94Q2(3) 最大用水+消防：H3=26.0+40.97Q22、相关曲线的绘制：管道特性曲线最大转输点 A(613.3,78.4)4682020040060080010001200QCL/s)最大用水点 B(1009.0,64.4)最大用水+消防点 C(1079.0,73.7)3、选泵:通过图可得：选取 2 台 KQSN350-M9/503 型号的泵并联工作，满足最大转输的要求。选取 2 台 KQSN350-M9/503 和 1 台 KQSN300-M6/456 型号的泵并联工作，满足最大供水的要求。选取 3 台...
