工厂防爆视频监控方案

工厂防爆视频监控方案_第1页
1/10
工厂防爆视频监控方案_第2页
2/10
工厂防爆视频监控方案_第3页
3/10

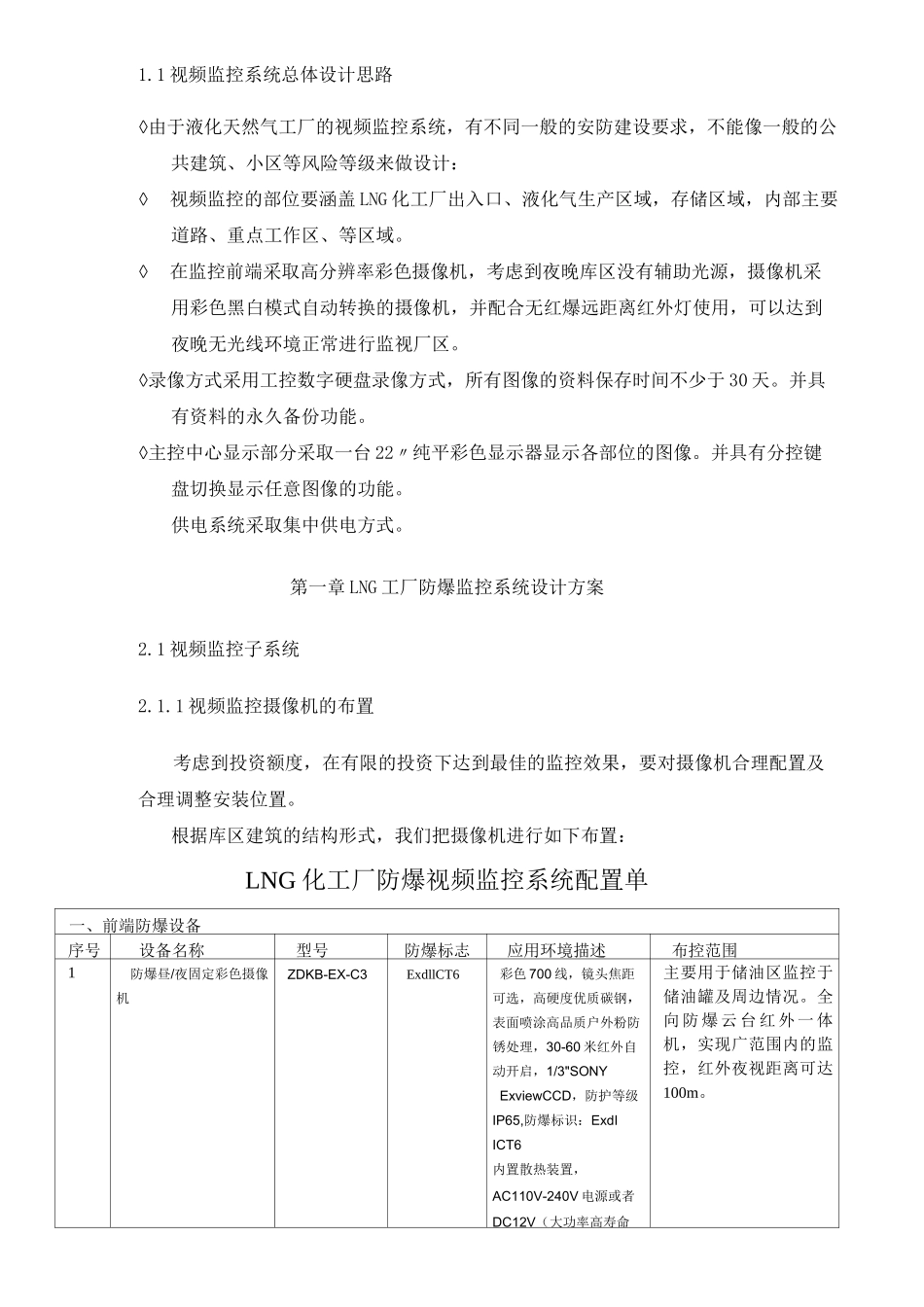

1.1 视频监控系统总体设计思路◊由于液化天然气工厂的视频监控系统,有不同一般的安防建设要求,不能像一般的公共建筑、小区等风险等级来做设计:◊视频监控的部位要涵盖 LNG 化工厂出入口、液化气生产区域,存储区域,内部主要道路、重点工作区、等区域。◊在监控前端采取高分辨率彩色摄像机,考虑到夜晚库区没有辅助光源,摄像机采用彩色黑白模式自动转换的摄像机,并配合无红爆远距离红外灯使用,可以达到夜晚无光线环境正常进行监视厂区。◊录像方式采用工控数字硬盘录像方式,所有图像的资料保存时间不少于 30 天。并具有资料的永久备份功能。◊主控中心显示部分采取一台 22〃纯平彩色显示器显示各部位的图像。并具有分控键盘切换显示任意图像的功能。供电系统采取集中供电方式。第一章 LNG 工厂防爆监控系统设计方案2.1 视频监控子系统2.1.1 视频监控摄像机的布置考虑到投资额度,在有限的投资下达到最佳的监控效果,要对摄像机合理配置及合理调整安装位置。根据库区建筑的结构形式,我们把摄像机进行如下布置:LNG 化工厂防爆视频监控系统配置单一、前端防爆设备序号设备名称型号防爆标志应用环境描述布控范围1防爆昼/夜固定彩色摄像机ZDKB-EX-C3ExdllCT6彩色 700 线,镜头焦距可选,高硬度优质碳钢,表面喷涂高品质户外粉防锈处理,30-60 米红外自动开启,1/3"SONYExviewCCD,防护等级IP65,防爆标识:ExdIICT6内置散热装置,AC110V-240V 电源或者DC12V(大功率高寿命主要用于储油区监控于储油罐及周边情况。全向 防 爆 云 台 红 外 一 体机,实现广范围内的监控,红外夜视距离可达100m。红外灯),配件包含中型支架和防爆挠性管2防爆昼/夜 PTZ 彩色摄像机ZDYT-EX-C1ExdllCT6优质不锈钢材质,制造,用于腐蚀性环境,负载 W25Kg,水平旋转 355度,俯仰 180 度,防爆、防尘、防水、侧载式,旋转角度广,负载量大;0-80 米红外自动开启,防爆性能强,防爆标识:ExdIICT6,防护等级 IP65,内置解码功能,不需再接解码器用电电压:AC-110-220V,工作温度:-30°-70°.原装 SONY—体化机芯,480TVL,Minillumination 最低照度 0Lux(infra-redon)Focus 焦距 F1.6toF3.7,f=3.9to85.mmZoomratio 放大倍率 18 倍光学变焦、12 倍电子放大.配件包含重型云台支架和防爆挠性管主要监控于储油区进出口。3防爆接线箱ZDBHD51ExdII用于部分距离较远的监控点传输设备安装等4防爆接线盒ZDBHD52ExdII防爆标志 ExdI,两端...
