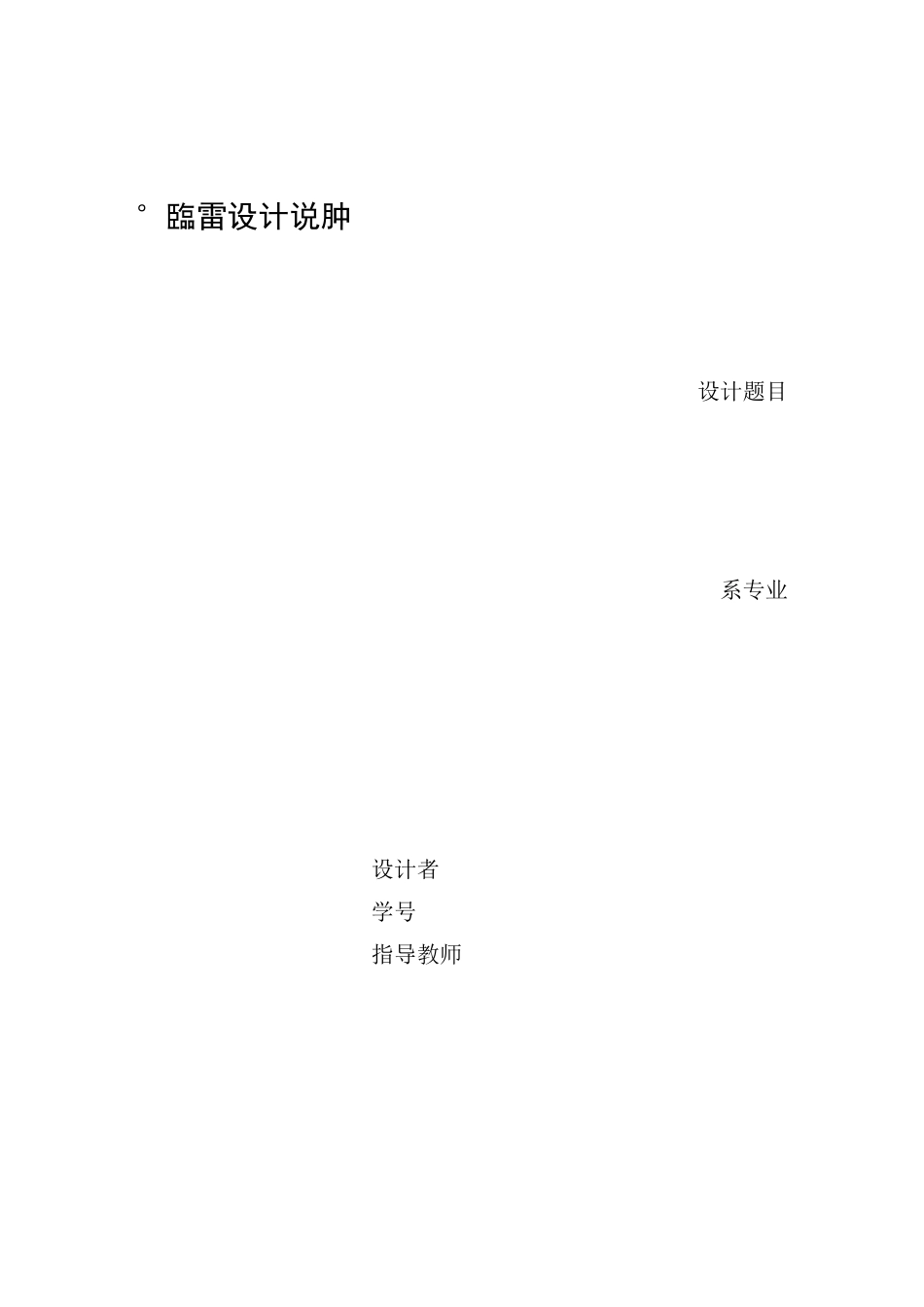

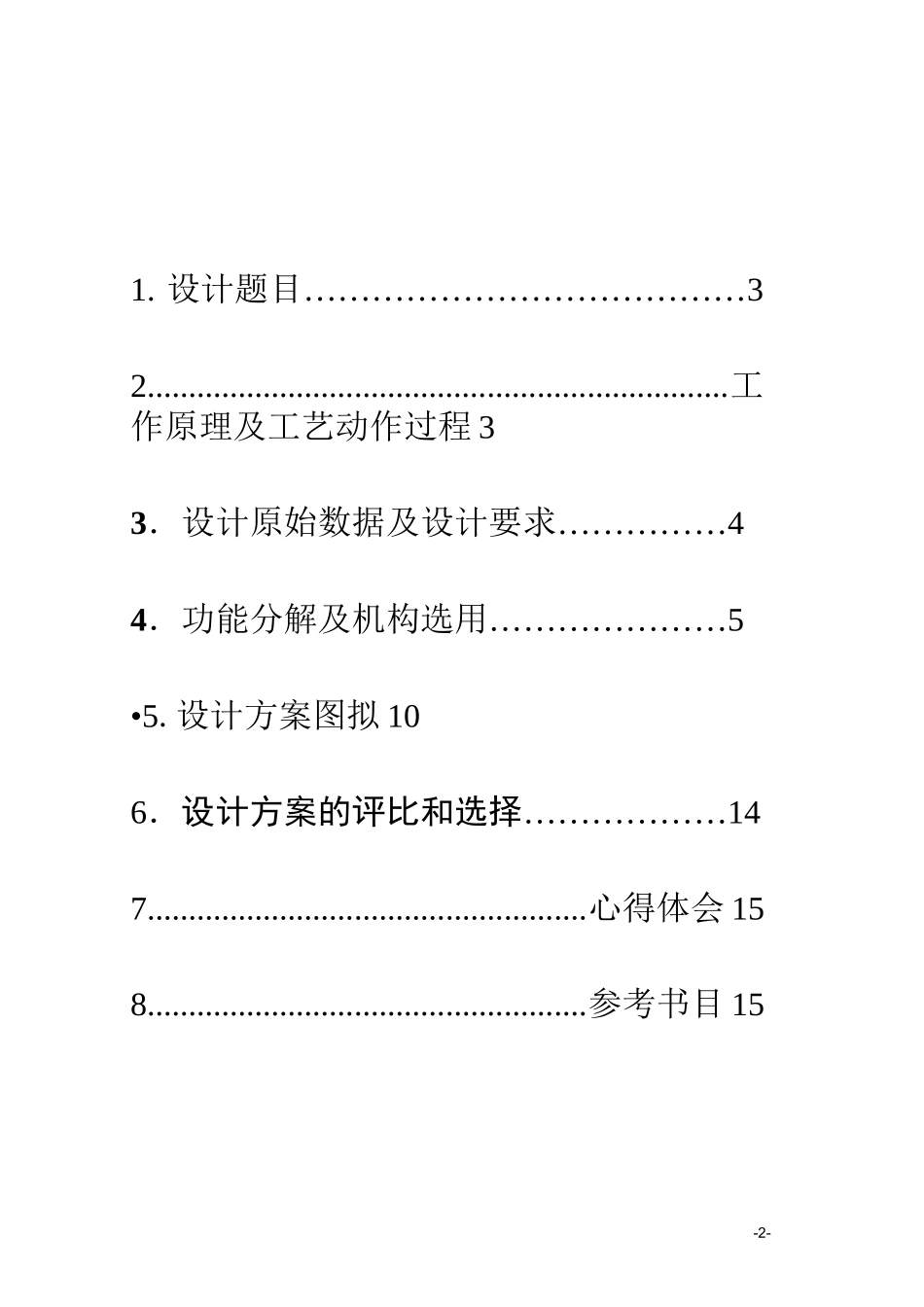

°臨雷设计说肿设计题目系专业设计者学号指导教师-2-1. 设计题目…………………………………32......................................................................工作原理及工艺动作过程 33.设计原始数据及设计要求……………44.功能分解及机构选用…………………5•5.设计方案图拟 106.设计方案的评比和选择………………147.....................................................心得体会 158.....................................................参考书目 15-3-课程设计说明书的内容课程设计说明书是技术说明书的一种,每个学生毕业后都要接触实际的技术工作,都要会写技术报告产品说明书等文件。因此学生应掌握这一必须的基本技能。课程设计说明书,是学生对课程设计的总结,内容大致包括:(1) 设计题目(包括设计条件和要求)。(2)原动机的选择。(3) 传动机构的选择和比较。(4) 执行机构的选择和比较。(5) 机械系统运动方案的拟订与比较。(6) 所选机构的运动动力分析与设计。(7) 制订机械系统的运动循环图。(8) 画出运动方案布置图及机械运动简图。(9) 完成设计所用方法及其原理的简要说明。(10) 列出必要的计算公式及所调用的子程序名。(11) 用表格列出计算结果,用计算机或人工画出主要的曲线图。(12) 对结果进行分析讨论。(13) 列出主要参考资料并编号。上述内容,实际上已包括了机械运动方案的选择与设计(机构选型及组合);机械的运动分析与设计。学生可根据自己课程设计题目,确定课程设计说明书的具体内容,但要保证课程设计的基本内容及其完整性与综合性。(1)内容一般应包括三种基本机构(如连杆机构、凸轮机构、齿轮机构)的分析与综合;运动循环图的分析与设计;运动方案的选择与比较。(2)说明书应用钢笔(或打印)在规定的纸张上,要求字迹端正、步骤清楚、叙述简明。(3)说明书中,每一自成单元的内容都应有大小标题,使其醒目突出。(4)说明书应加上封面与目录装订成册。-4-糕点切片机传动方案设计1. 工作原理及工艺动作过程糕点先成型(如长方形、圆柱体等)经切片后再烘干。糕点切片机要求实现两个执行动作:糕点的直线间歇移动和切刀的往复运动。通过两者的动作配合进行切片。改变直线间歇移动速度或每次间隔的输送距离,以满足糕点不同切片厚度的需要。2.原始数据及设计要求⑴ 糕点厚度:10—20mm;(2) 糕点切片长度(即切片的高)范围:5-80mm;(3) 切刀切片时最大作用距离(即切片的宽度方向):300mm...
