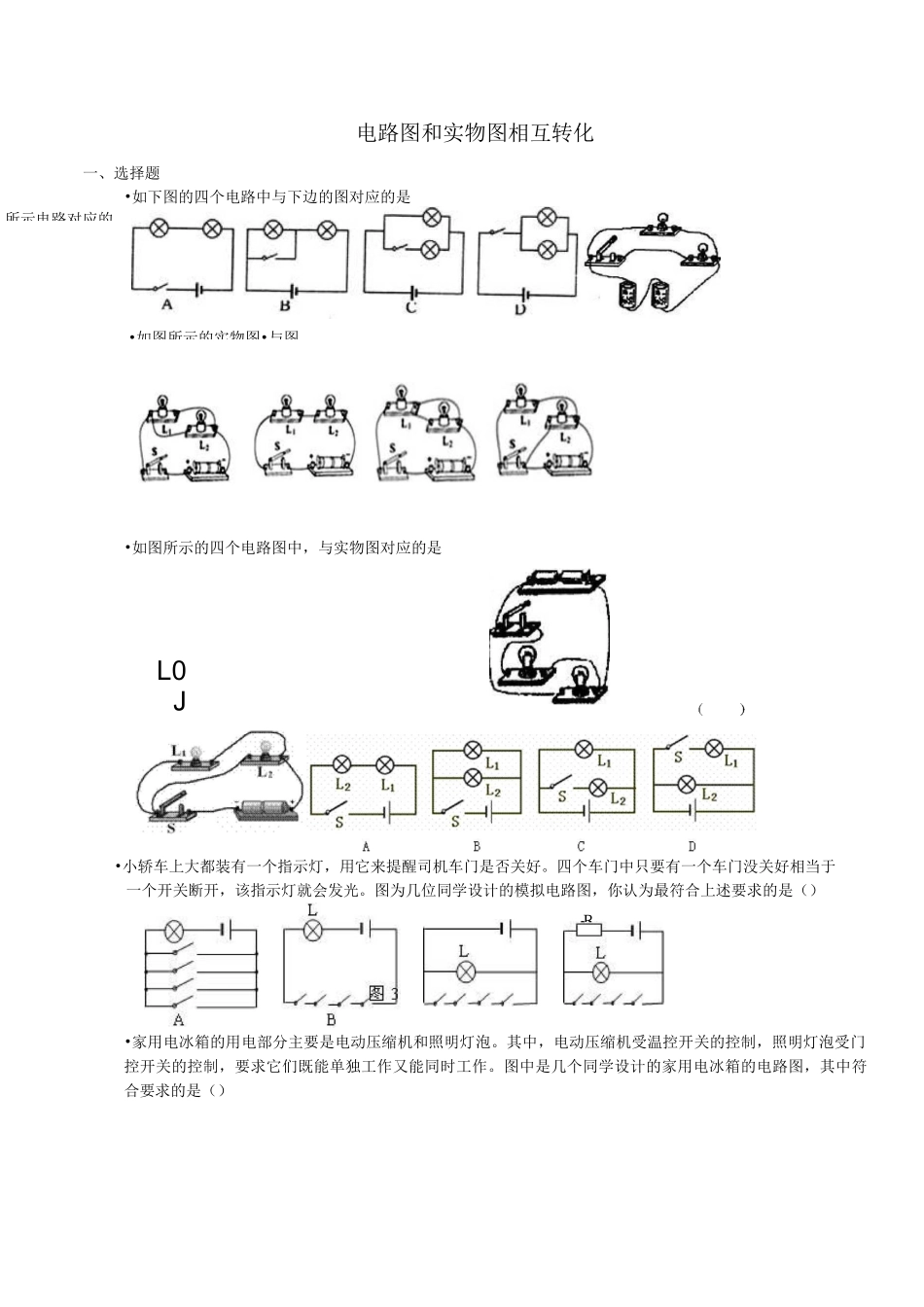

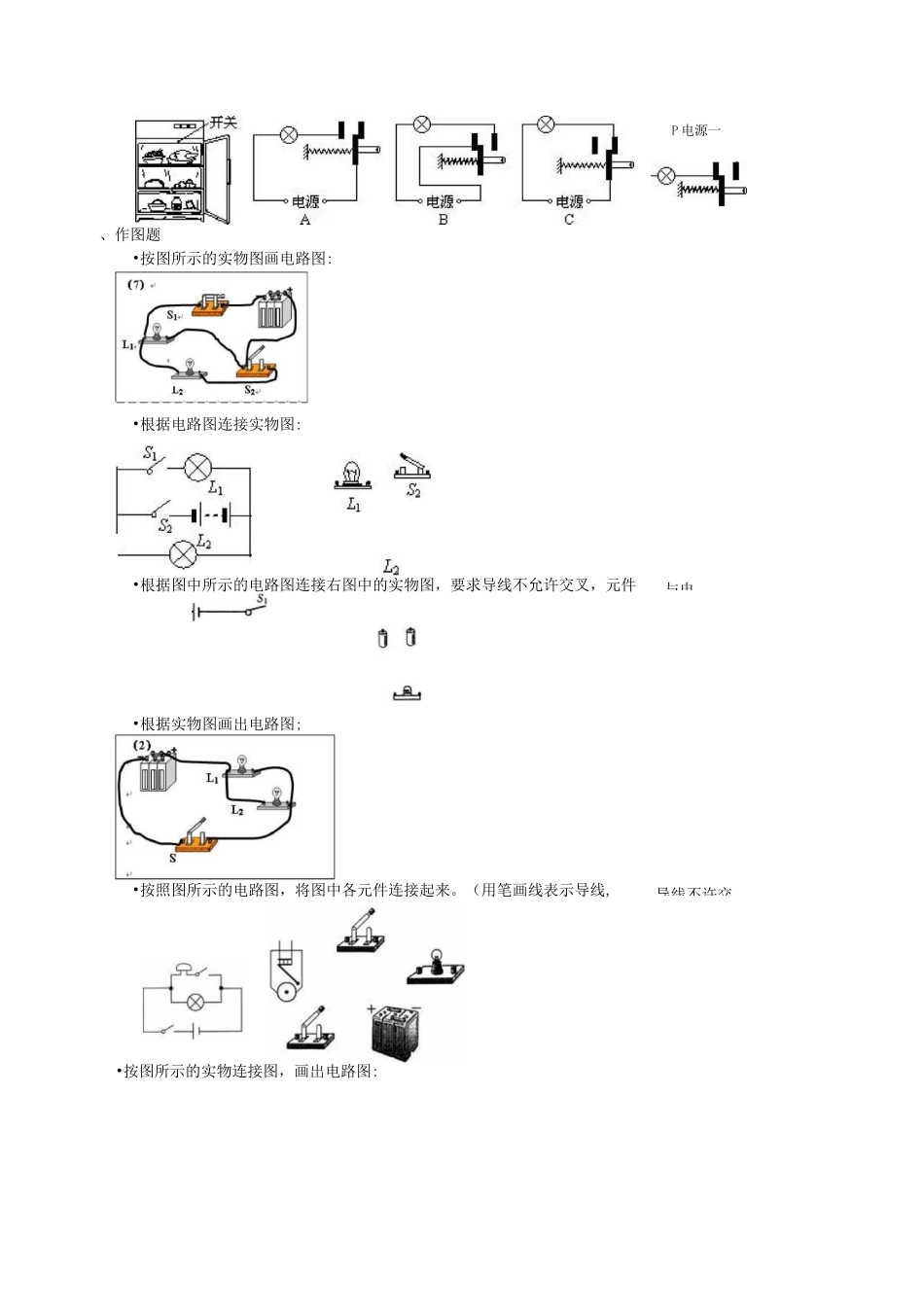

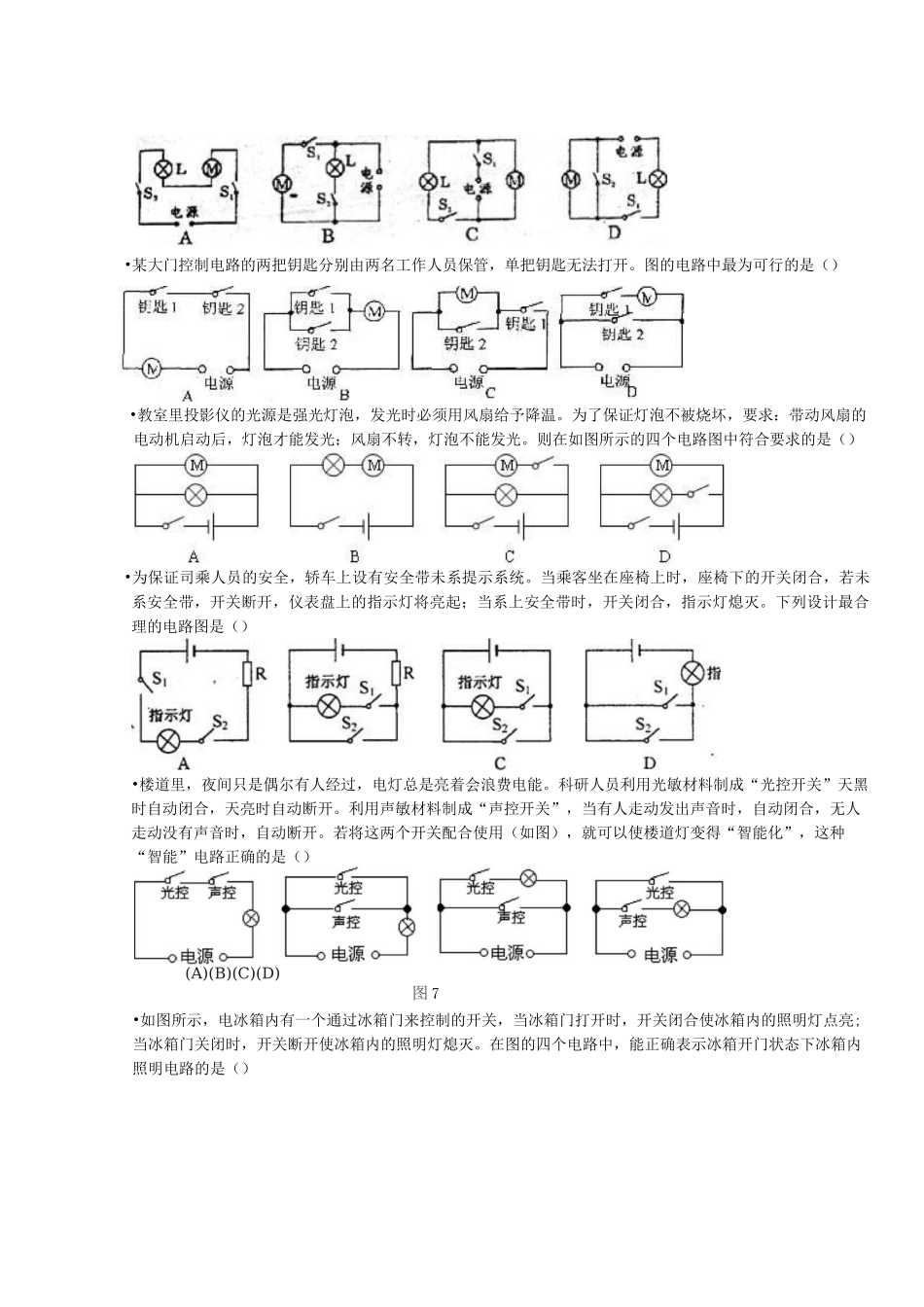

L0J电路图和实物图相互转化一、选择题•如下图的四个电路中与下边的图对应的是•如图所示的四个电路图中，与实物图对应的是•小轿车上大都装有一个指示灯，用它来提醒司机车门是否关好。四个车门中只要有一个车门没关好相当于一个开关断开，该指示灯就会发光。图为几位同学设计的模拟电路图，你认为最符合上述要求的是（）•家用电冰箱的用电部分主要是电动压缩机和照明灯泡。其中，电动压缩机受温控开关的控制，照明灯泡受门控开关的控制，要求它们既能单独工作又能同时工作。图中是几个同学设计的家用电冰箱的电路图，其中符合要求的是（）•如图所示的实物图•与图所示电路对应的R•某大门控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开。图的电路中最为可行的是（）•教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。则在如图所示的四个电路图中符合要求的是（）•为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅下的开关闭合，若未系安全带，开关断开，仪表盘上的指示灯将亮起；当系上安全带时，开关闭合，指示灯熄灭。下列设计最合理的电路图是（）•楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”天黑时自动闭合，天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开。若将这两个开关配合使用（如图），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（）(A)(B)(C)(D)图 7•如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮;当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭。在图的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（）与电导线不许交、作图题•按图所示的实物图画电路图:•根据图中所示的电路图连接右图中的实物图，要求导线不允许交叉，元件•按照图所示的电路图，将图中各元件连接起来。（用笔画线表示导线,•按图所示的实物连接图，画出电路图:P 电源一•根据电路图连接实物图:•根据实物图画出电路图;■'•如图所示，按要求画好电路图再根据电路图在右边连接出对应的实物图电路要求:（）与组成并联电路（）控制同时控制与•将下图中元件连接成电路图：要求、并联，开关仅控制（不能...
