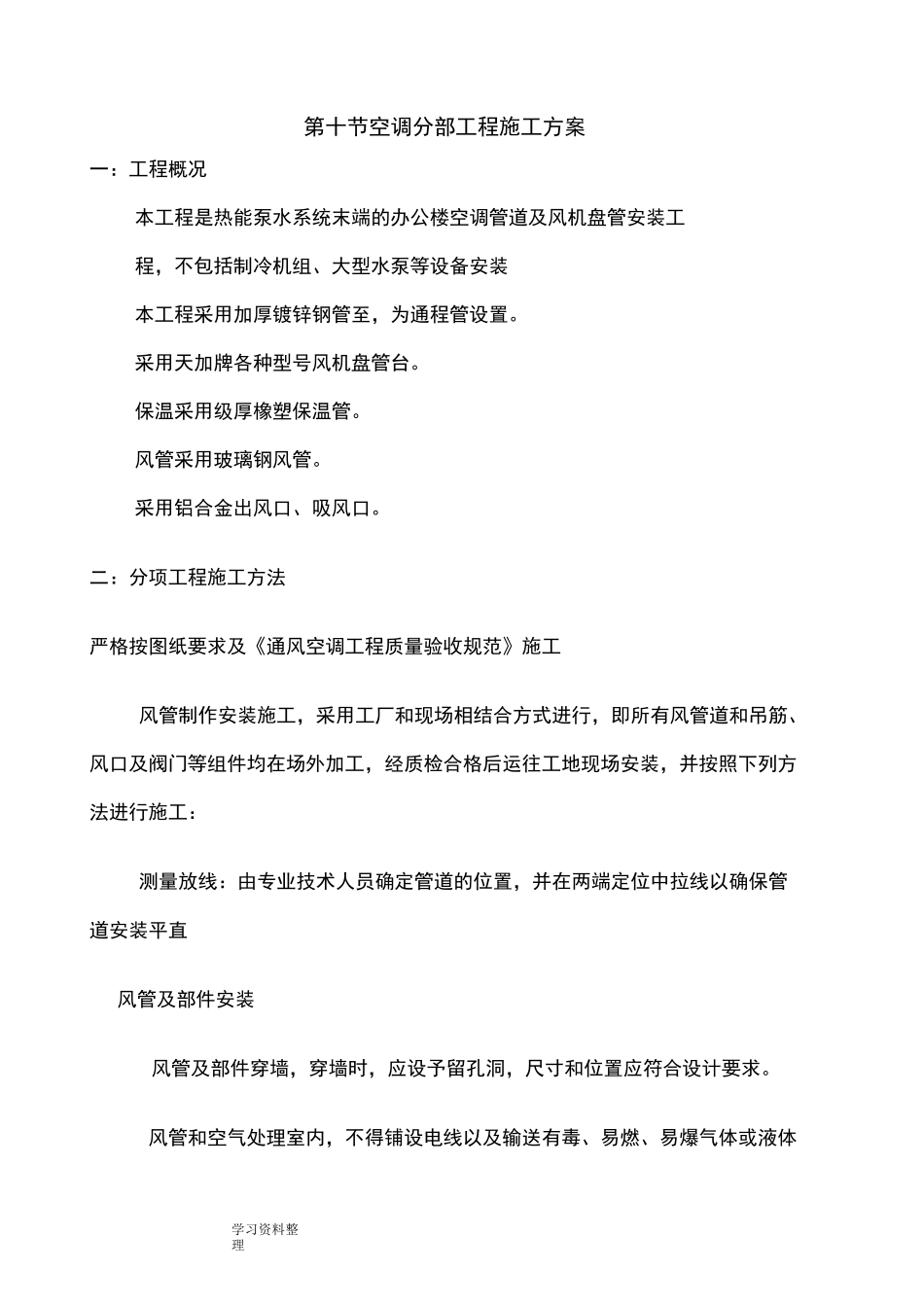

学习资料整理第十节空调分部工程施工方案一：工程概况本工程是热能泵水系统末端的办公楼空调管道及风机盘管安装工程，不包括制冷机组、大型水泵等设备安装本工程采用加厚镀锌钢管至，为通程管设置。采用天加牌各种型号风机盘管台。保温采用级厚橡塑保温管。风管采用玻璃钢风管。采用铝合金出风口、吸风口。二：分项工程施工方法严格按图纸要求及《通风空调工程质量验收规范》施工风管制作安装施工，采用工厂和现场相结合方式进行，即所有风管道和吊筋、风口及阀门等组件均在场外加工，经质检合格后运往工地现场安装，并按照下列方法进行施工：测量放线：由专业技术人员确定管道的位置，并在两端定位中拉线以确保管道安装平直风管及部件安装风管及部件穿墙，穿墙时，应设予留孔洞，尺寸和位置应符合设计要求。风管和空气处理室内，不得铺设电线以及输送有毒、易燃、易爆气体或液体学习资料整理的管道。风管与配件可拆卸的接口及调节机构，不得装设在墙或楼板内。风管及部件安装前，应清除内外杂物及污物，并保持清洁。风管及部件安装完毕后，应按系统压力等级进行严密检验，漏风量应符合《通风与空调工程施工及验收规范》第页之规定。风管支、吊架的施工应符合下列规定：风管与部件支、吊架的预埋件，射钉或膨胀栓位置应正确，牢固可靠，埋入部分应去除油污，并不得涂漆。在砖墙或混凝土上预埋支架时，洞口内外应一致，水泥沙浆捣固应密实，表面应平整，预埋应牢固。用膨胀螺栓固定支架时，应符合膨胀螺栓使用技术的规定。支吊架的型式应符合设计规定。当设计无规定时，应按下列规定执行。水管及部件的安装在管道安装工程中，螺纹连接、焊接及法兰连接是常用的几种连接方法。比如系统的立管，支管等管径较小常用螺纹连接，干管，室外管道等一般采用焊接，阀门，减压阀，除污器等管路附属设备与管子连接,采用何种方法，在施工过程中视具体情况而选定。钢管螺纹连接与管螺纹加工：一般管径在的小管子都采用螺纹连接，定期检修的设备也采用螺纹连接，使拆卸安装较为方便，管螺纹的规格符合规范要求，管子和螺纹阀学习资料整理门连接时，管子上的外螺纹长度应比阀门上内螺纹长度短扣丝，以避免因管子拧过头顶坏阀芯，同理，其它接口管子外螺纹长度也应比所连接配件的内螺纹略短些。管螺纹加工：从质量方面要求，螺纹应端正，光滑无毛刺，无断丝缺口，螺纹松紧度适宜，以保证螺纹接口的严密性，填充材料可采用聚乙烯胶带管麻丝混白铅油。钢管焊接：要求焊...
