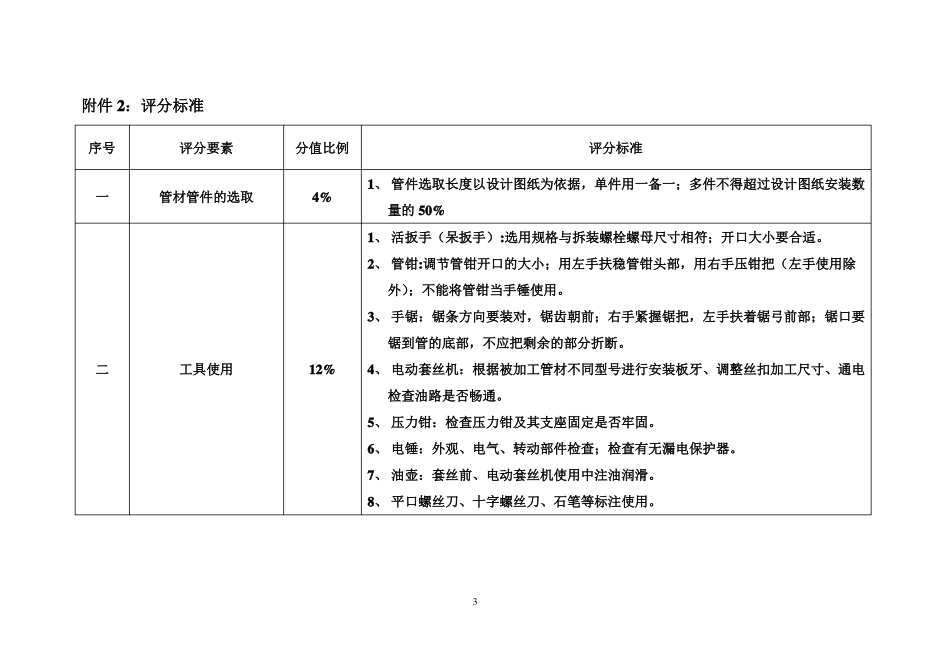

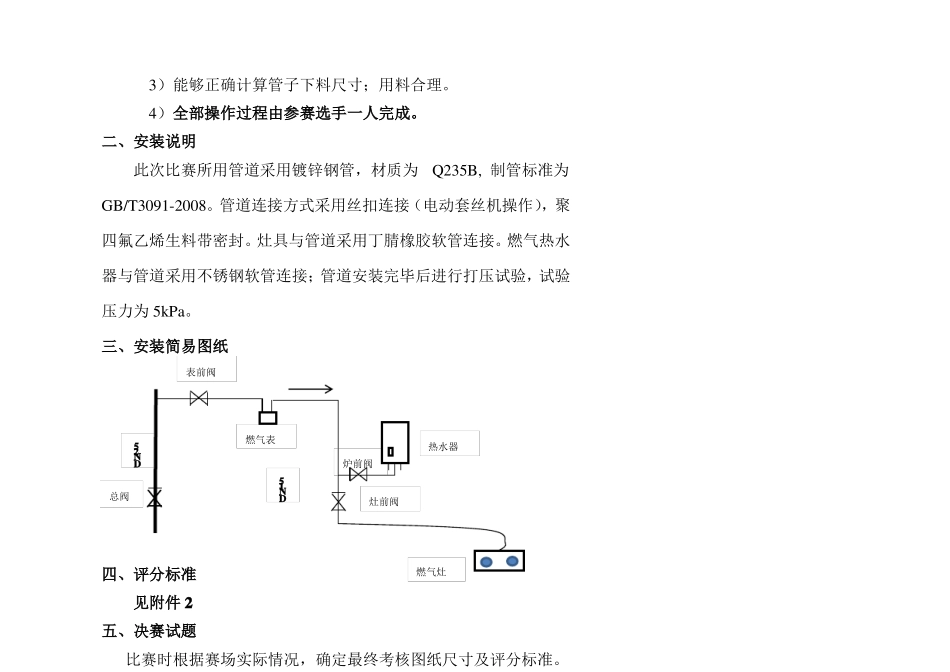

附件：2山西省首届“燃校杯”燃气行业职工职业技能大赛《燃气具安装维修工》实操考核样题及试行标准一、实操考核样题居民用户室内燃气管道、燃气灶具、燃气热水器及设施安装。1、内容包括：识图、使用各种工具进行管道（含立管）的安装与验收、燃气表和燃气灶具、燃气热水器的安装与验收，气密试验、灶具的点火调试。2、考试时间：暂定限时70 分钟，赛前准备工作10 分钟，技能操作 60 分钟。3、技术标准：1) 根据图纸计算所需管材长度以及管件种类和数量。尺寸公差在±2mm 内。2) 管道及燃气表要求整体横平竖直，管道不允许有撬曲、不平现象。3) 燃气表选型正确。4) 丝扣表面端正光滑无毛刺、不掉丝、不乱扣，螺纹外露 1～3 扣。5) 连接完成后通入不低于 5KPa 空气，保持 5 分钟，不允许漏气6) 水平管每米允许偏差 1mm 。7) 垂直管每米允许偏差 2mm。8) 不允许生料带缠绕管口。9) 灶具、热水器与管道连接正确。4、考核要求：1）遵守安全操作规程。2）正确使用电动套丝机、电锤、U 型压力计等设备与工具。13）能够正确计算管子下料尺寸；用料合理。4）全部操作过程由参赛选手一人完成。二、安装说明此次比赛所用管道采用镀锌钢管，材质为Q235B, 制管标准为GB/T3091-2008。管道连接方式采用丝扣连接（电动套丝机操作），聚四氟乙烯生料带密封。灶具与管道采用丁腈橡胶软管连接。燃气热水器与管道采用不锈钢软管连接；管道安装完毕后进行打压试验，试验压力为 5kPa。三、安装简易图纸表前阀DN25燃气表炉前阀热水器总阀DN15灶前阀四、评分标准见附件 2五、决赛试题燃气灶比赛时根据赛场实际情况，确定最终考核图纸尺寸及评分标准。六、比赛使用工具、材料比赛时使用的工具、材料统一提供。见附件 3七、决赛选手着装参赛选手工装、个人安全防护用品（除安全帽、线手套外）参赛单位自备。2附件 2：评分标准序号评分要素分值比例评分标准1、 管件选取长度以设计图纸为依据，单件用一备一；多件不得超过设计图纸安装数量的 50%1、 活扳手（呆扳手）:选用规格与拆装螺栓螺母尺寸相符；开口大小要合适。2、 管钳:调节管钳开口的大小；用左手扶稳管钳头部，用右手压钳把（左手使用除外）；不能将管钳当手锤使用。3、 手锯：锯条方向要装对，锯齿朝前；右手紧握锯把，左手扶着锯弓前部；锯口要锯到管的底部，不应把剩余的部分折断。二工具使用12%4、 电动套丝机：根据被加工管材不同型号进行安装板牙、调整丝扣加工尺寸、通...
