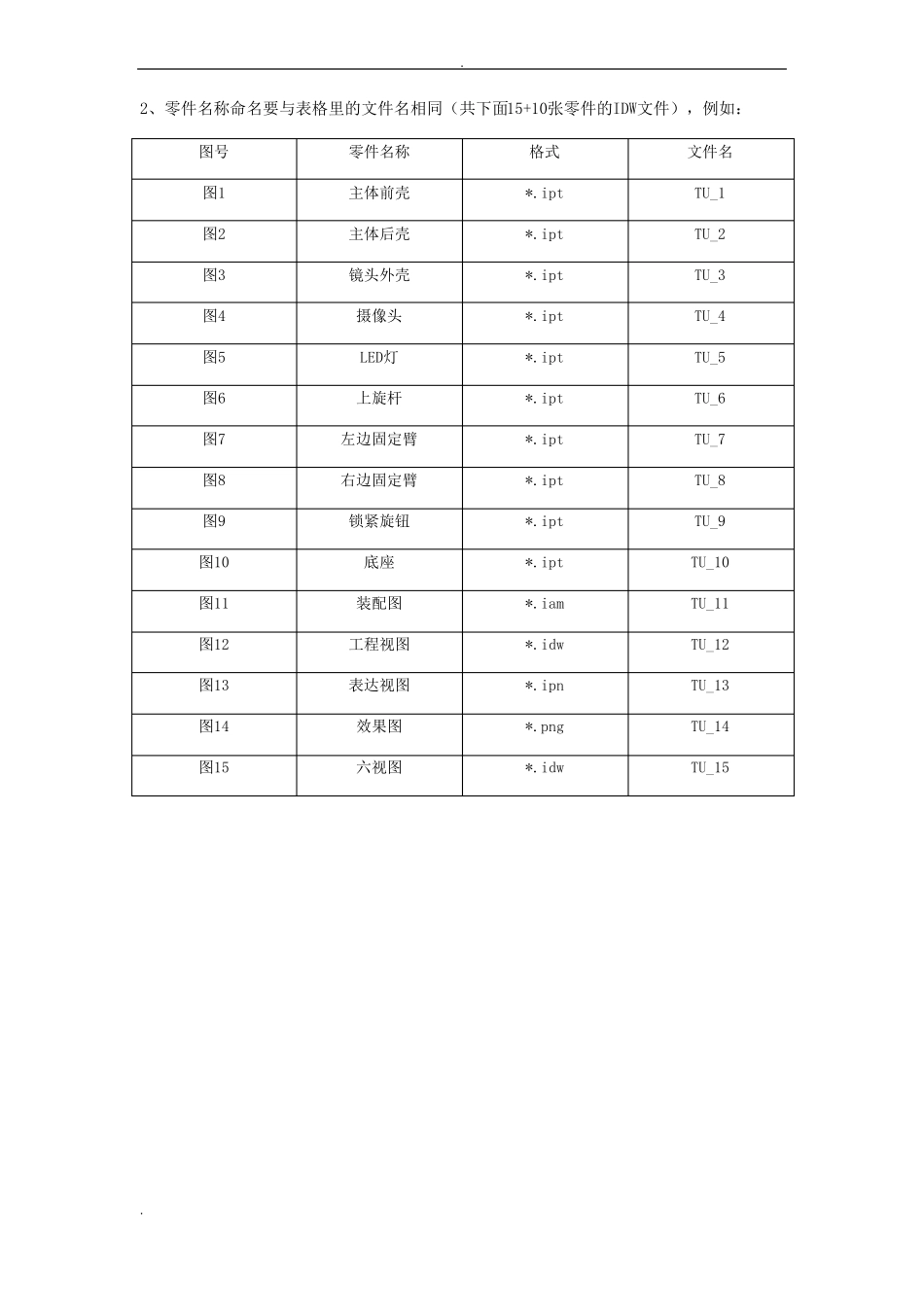

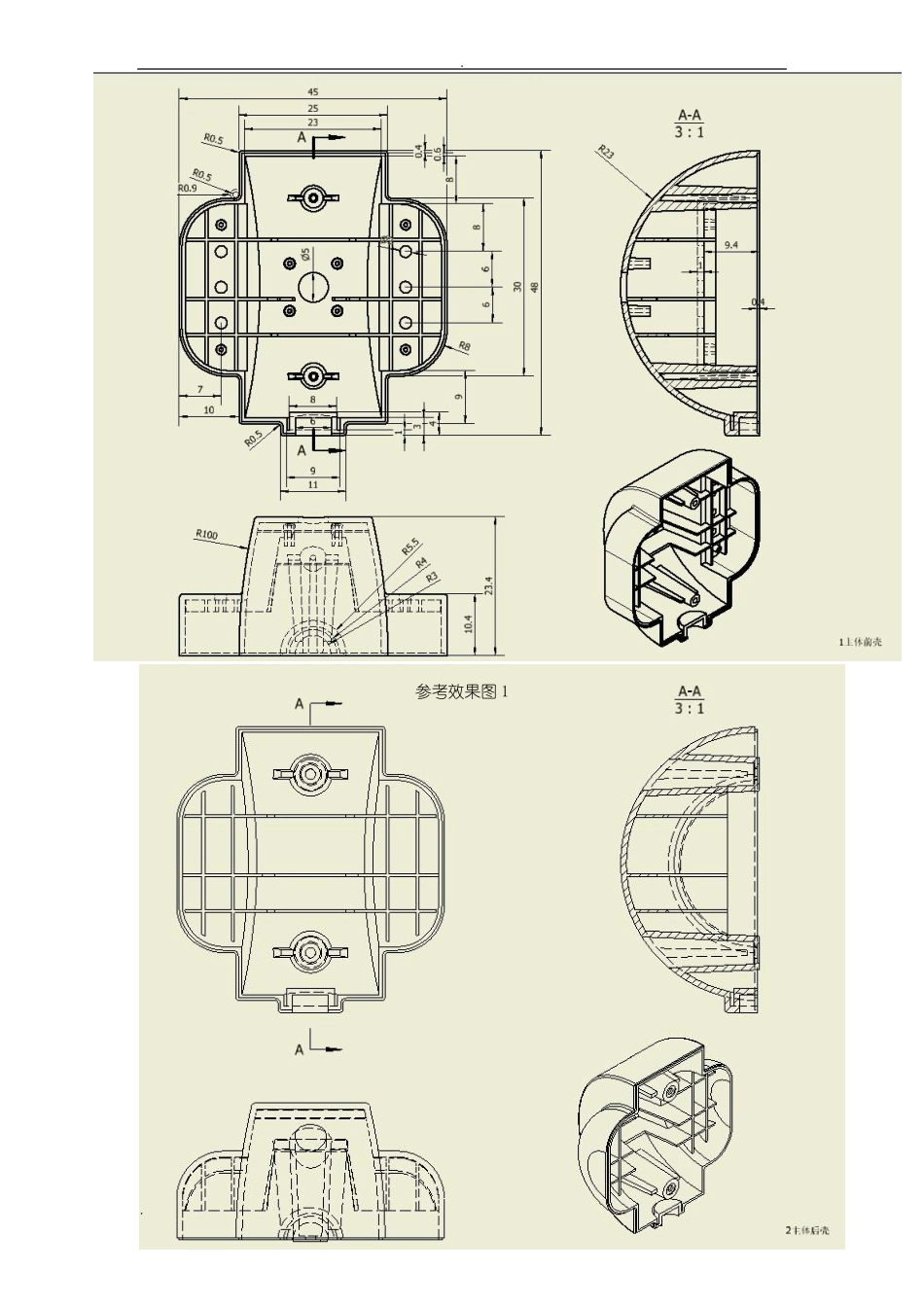

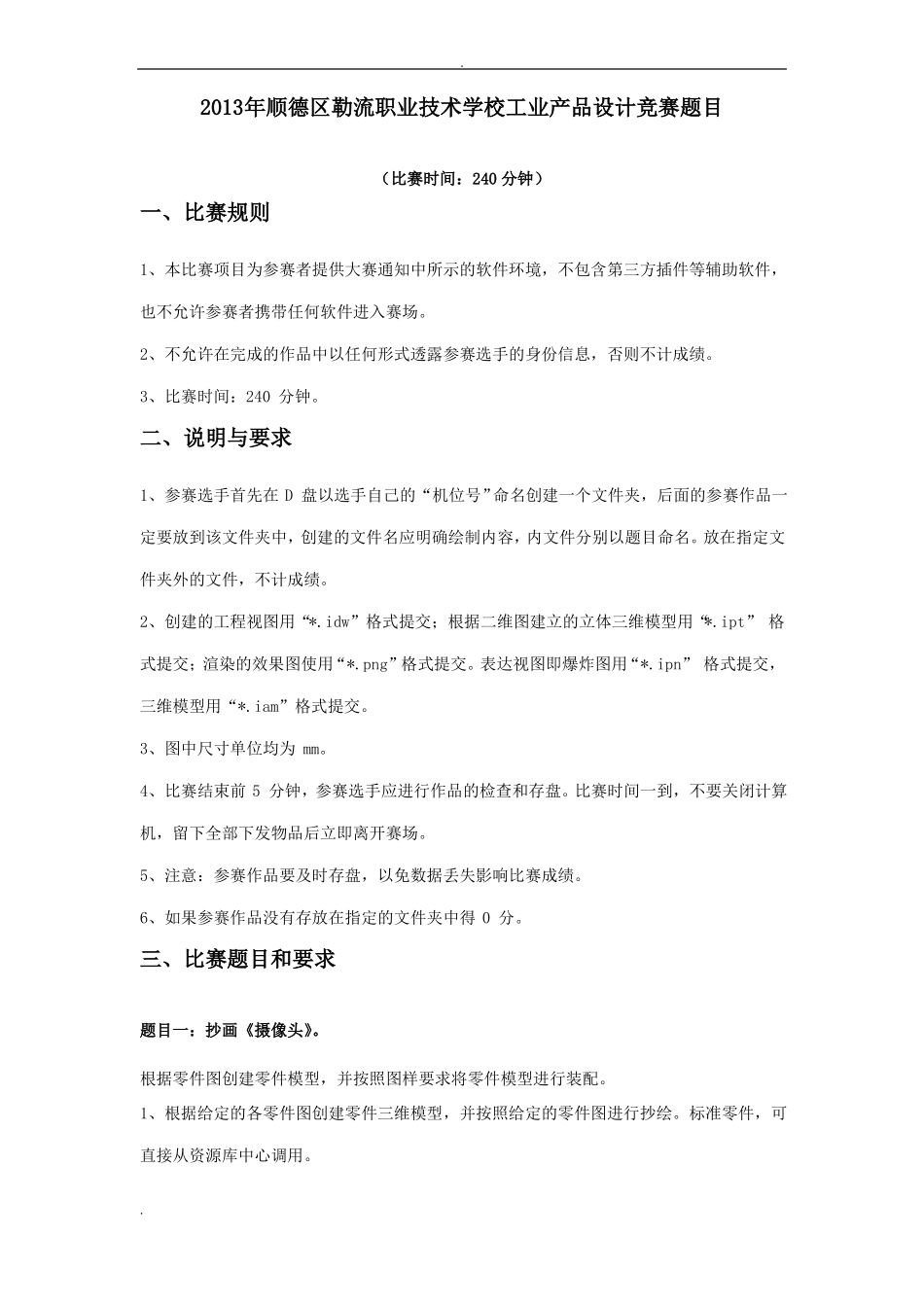

.2013年顺德区勒流职业技术学校工业产品设计竞赛题目(比赛时间:240 分钟)一、比赛规则1、本比赛项目为参赛者提供大赛通知中所示的软件环境,不包含第三方插件等辅助软件,也不允许参赛者携带任何软件进入赛场。2、不允许在完成的作品中以任何形式透露参赛选手的身份信息,否则不计成绩。3、比赛时间:240 分钟。二、说明与要求1、参赛选手首先在 D 盘以选手自己的“机位号”命名创建一个文件夹,后面的参赛作品一定要放到该文件夹中,创建的文件名应明确绘制内容,内文件分别以题目命名。放在指定文件夹外的文件,不计成绩。2、创建的工程视图用“*.idw”格式提交;根据二维图建立的立体三维模型用“*.ipt” 格式提交;渲染的效果图使用“*.png”格式提交。表达视图即爆炸图用“*.ipn” 格式提交,三维模型用“*.iam”格式提交。3、图中尺寸单位均为 mm。4、比赛结束前 5 分钟,参赛选手应进行作品的检查和存盘。比赛时间一到,不要关闭计算机,留下全部下发物品后立即离开赛场。5、注意:参赛作品要及时存盘,以免数据丢失影响比赛成绩。6、如果参赛作品没有存放在指定的文件夹中得 0 分。三、比赛题目和要求题目一:抄画《摄像头》。根据零件图创建零件模型,并按照图样要求将零件模型进行装配。1、根据给定的各零件图创建零件三维模型,并按照给定的零件图进行抄绘。标准零件,可直接从资源库中心调用。..2、零件名称命名要与表格里的文件名相同(共下面15+10张零件的IDW文件),例如:图号图1图2图3图4图5图6图7图8图9图10图11图12图13图14图15零件名称主体前壳主体后壳镜头外壳摄像头LED灯上旋杆左边固定臂右边固定臂锁紧旋钮底座装配图工程视图表达视图效果图六视图格式*.ipt*.ipt*.ipt*.ipt*.ipt*.ipt*.ipt*.ipt*.ipt*.ipt*.iam*.idw*.ipn*.png*.idw文件名TU_1TU_2TU_3TU_4TU_5TU_6TU_7TU_8TU_9TU_10TU_11TU_12TU_13TU_14TU_15..参考效果图 1..........装配..题目二、基础改进要求在第一题的基础上改进为集MP3、摄像头、麦克风于一体,改进造型要有很大改观,要能折叠,做一个可以独立TF卡插槽,能够独立使用。改进后的产品商标为video。要进行合理的装配,接触装配合理,产品表达要清楚。完成产品装配六视图与爆炸图,设计说明,并渲染输出三张效果图。(其它不用做)。参考图:..题目三:根据给定的外观视图进行三维建模,并输出效果图对电风扇外观造型,用Inventor 软件重新创意、设计制作,重新生成主要外观零件的数字...
