工业管道基本识图与计量VIP专享

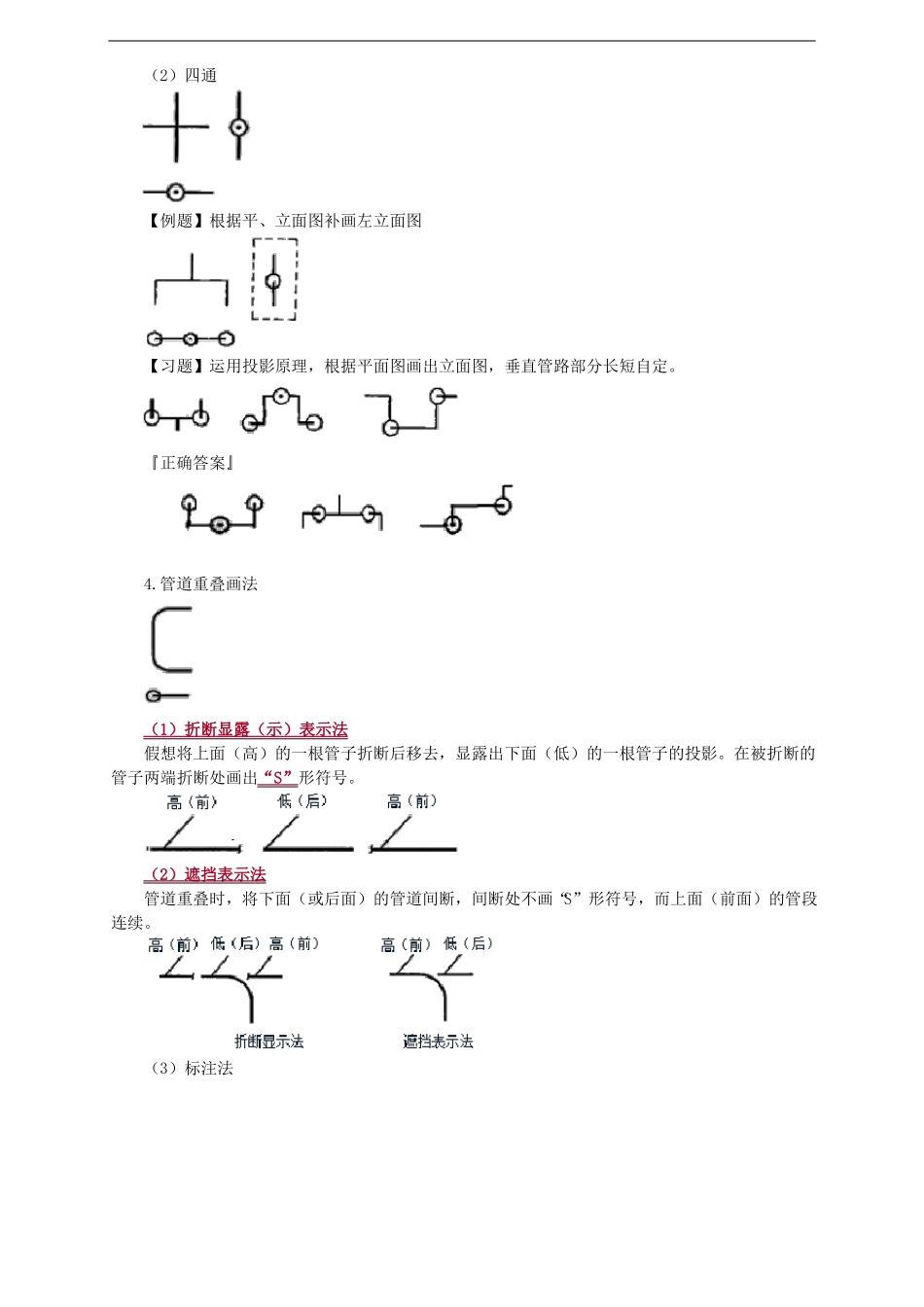

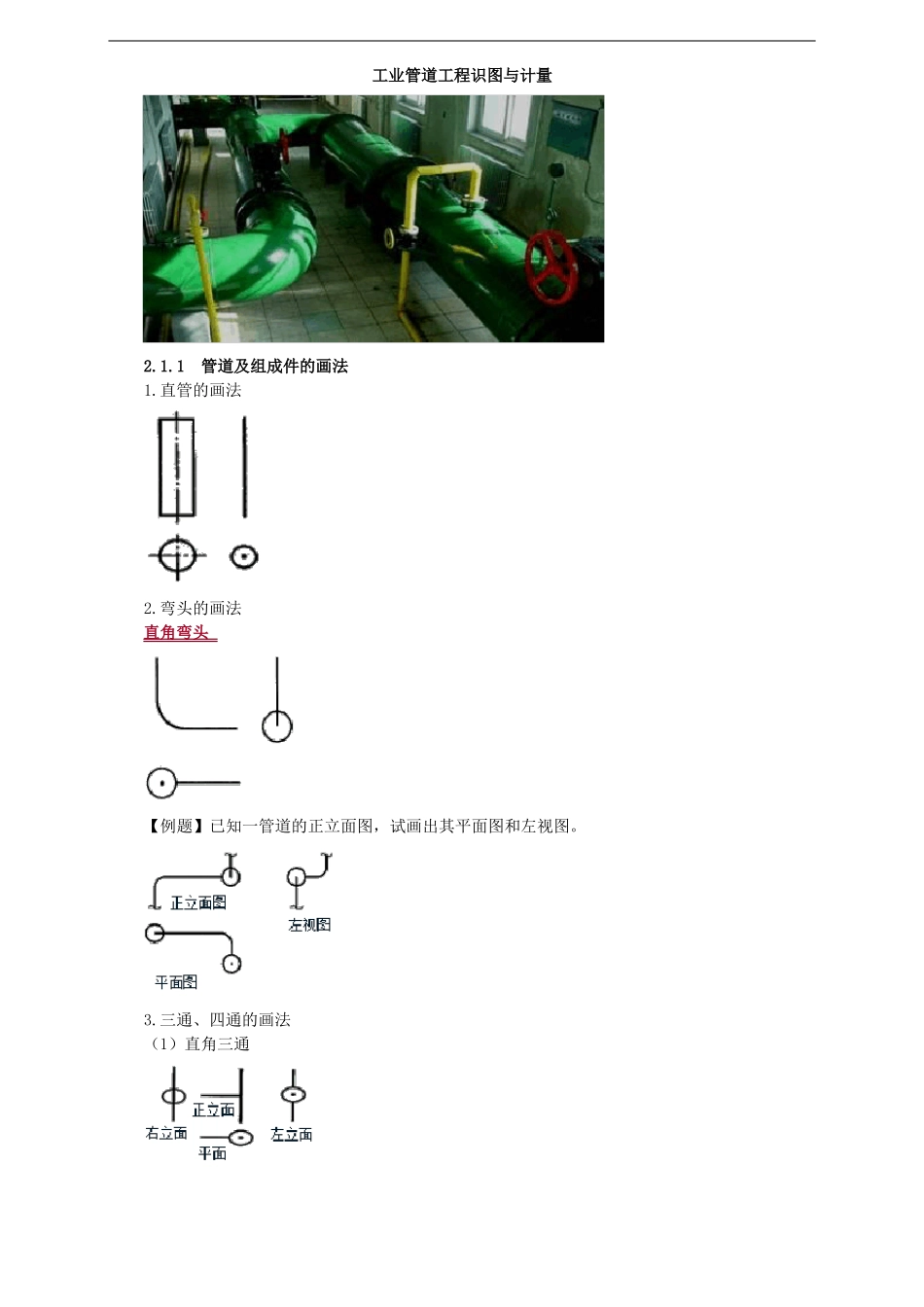

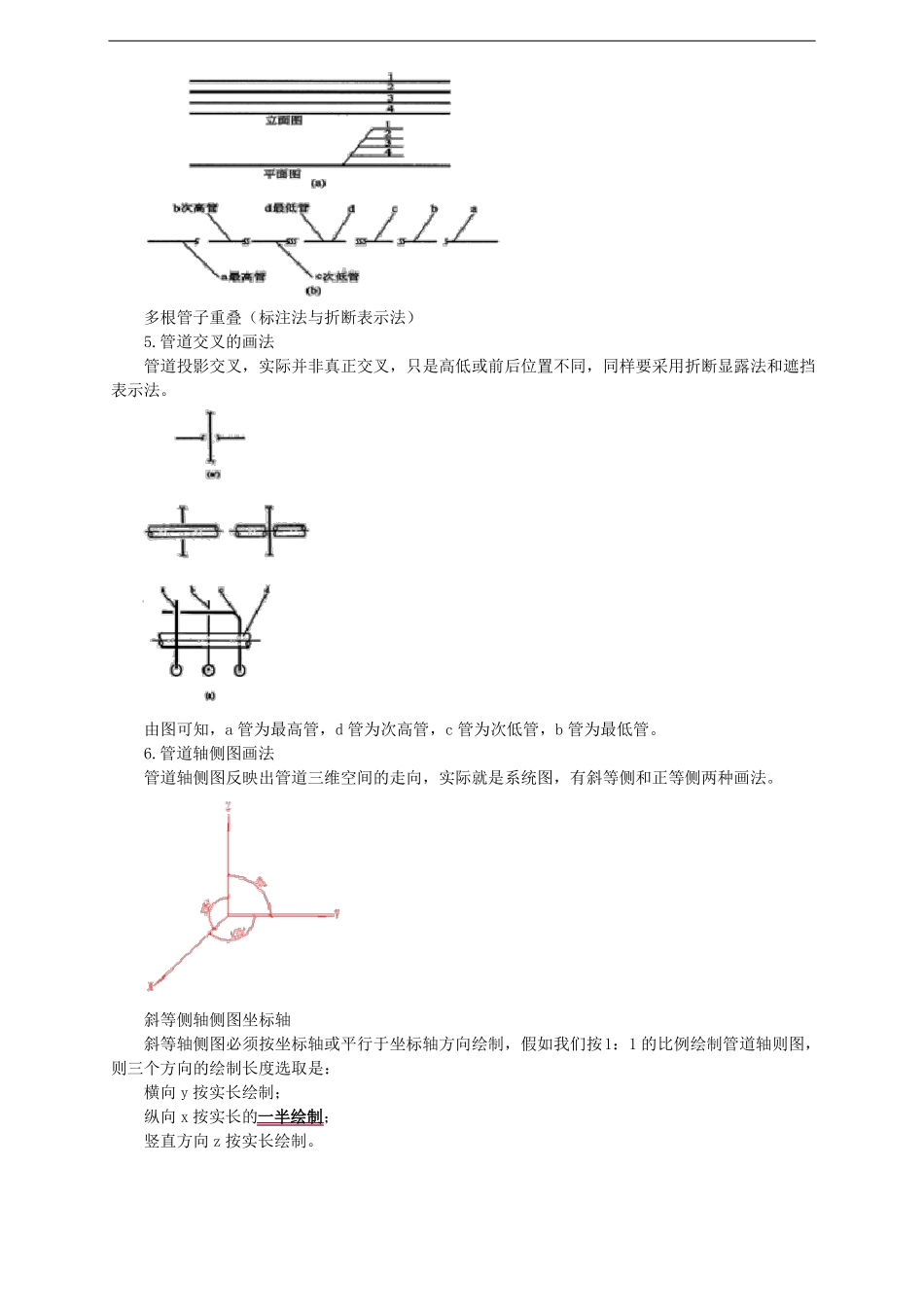

工业管道工程识图与计量2.1.1管道及组成件的画法1.直管的画法2.弯头的画法直角弯头【例题】已知一管道的正立面图，试画出其平面图和左视图。3.三通、四通的画法（1）直角三通（2）四通【例题】根据平、立面图补画左立面图【习题】运用投影原理，根据平面图画出立面图，垂直管路部分长短自定。『正确答案』4.管道重叠画法（1）折断显露（示）表示法假想将上面（高）的一根管子折断后移去，显露出下面（低）的一根管子的投影。在被折断的管子两端折断处画出“S”形符号。（2）遮挡表示法管道重叠时，将下面（或后面）的管道间断，间断处不画“S”形符号，而上面（前面）的管段连续。（3）标注法多根管子重叠（标注法与折断表示法）5.管道交叉的画法管道投影交叉，实际并非真正交叉，只是高低或前后位置不同，同样要采用折断显露法和遮挡表示法。由图可知，a 管为最高管，d 管为次高管，c 管为次低管，b 管为最低管。6.管道轴侧图画法管道轴侧图反映出管道三维空间的走向，实际就是系统图，有斜等侧和正等侧两种画法。斜等侧轴侧图坐标轴斜等轴侧图必须按坐标轴或平行于坐标轴方向绘制，假如我们按1：1 的比例绘制管道轴则图，则三个方向的绘制长度选取是：横向 y 按实长绘制；纵向 x 按实长的一半绘制；竖直方向 z 按实长绘制。【例题】边长为 10cm 的盒子斜等则轴侧图【例题】根据管道平面、立面图绘制该管道的斜等则轴侧图。『正确答案』1 号管是竖直 z 方向，按实际长度绘制；2 号管是纵向 x 方向，按实际长度一半绘制；该管道后端与 1 号管道顶端连接形成向下拐90°弯。3 号管是横向 y 方向，按实际长度绘制。2 号管前端与 3 号的左端相连接，形成水平向右拐90°弯。则对应的斜等则轴侧图是：【习题】根据三视图绘制斜等则轴侧图『正确答案』2.1.2管道工程图管道工程图可分为工业管道工程图和民用管道工程图，而民用管道工程图又可分为给排水，供暖，燃气，通风与空调管道工程图等。1.图纸目录例：表 1 图纸目录序号123图号TS－01TS－02TS－03图 纸 名 称（图纸内容）图纸目录，设计与施工说明一层通风空调平面图二层通风空调平面图2.设计施工说明图纸无法说明表示的技术问题，必须通过语言文字说明的内容。3.设备材料表该表所列的设备与材料不能作为工程预算的完全依据，因为管道工程施工还涉及到许多辅助材料，该表所列的设备材料也不一定完备。4.工艺流程图管道工程系统图一般比较复杂难画，所以有些管道工程...
