工人路电缆排管施工方案00000

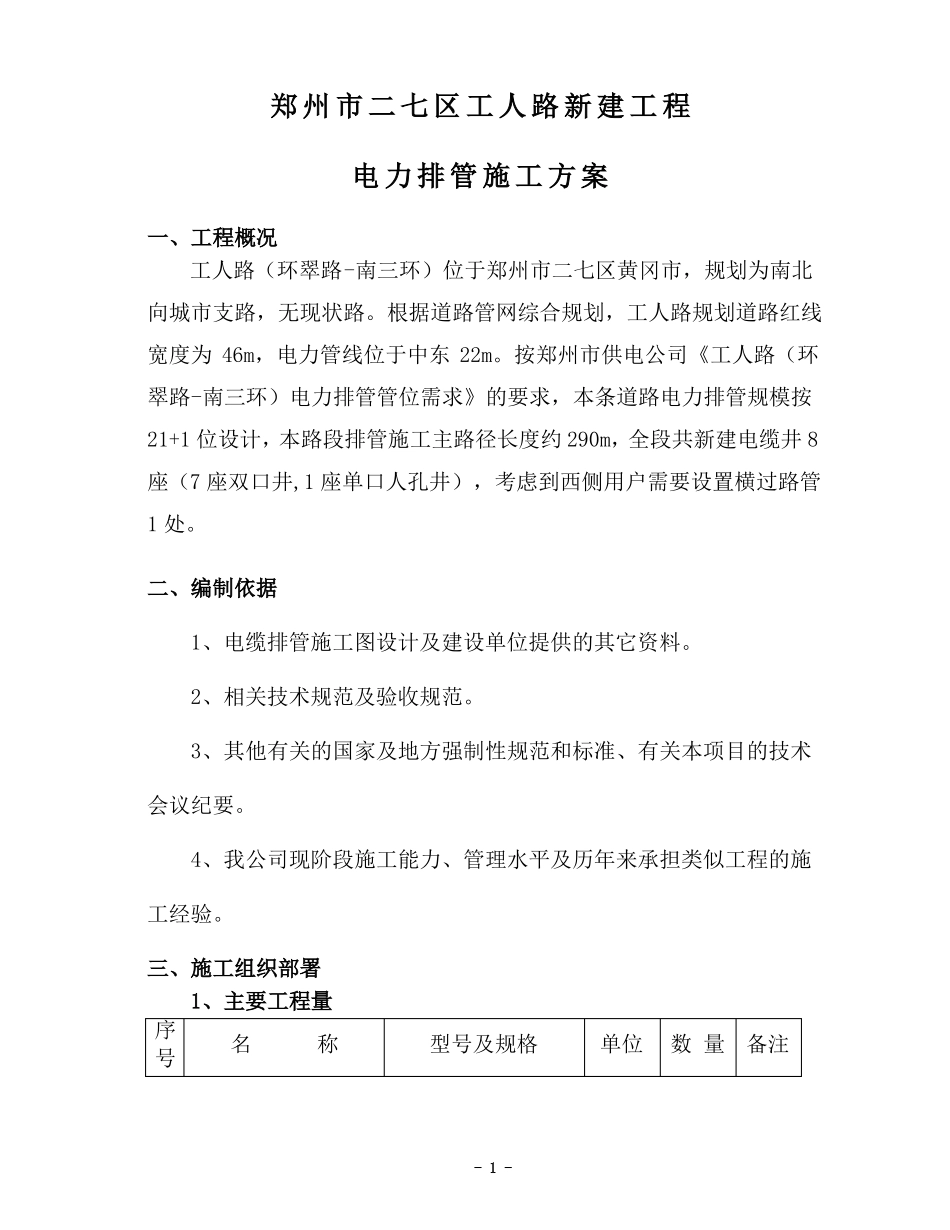

工人路电缆排管施工方案00000_第1页
1/24

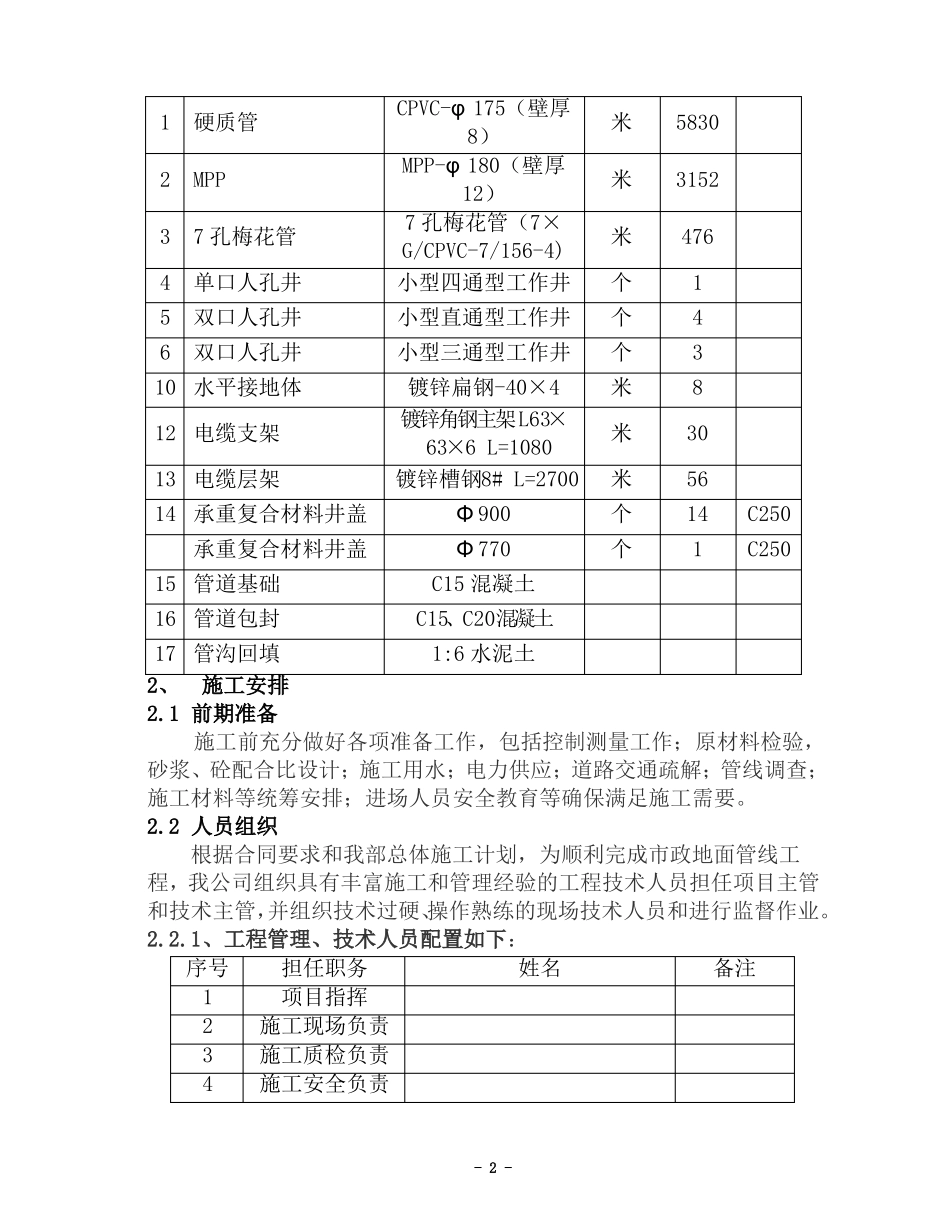

工人路电缆排管施工方案00000_第2页
2/24

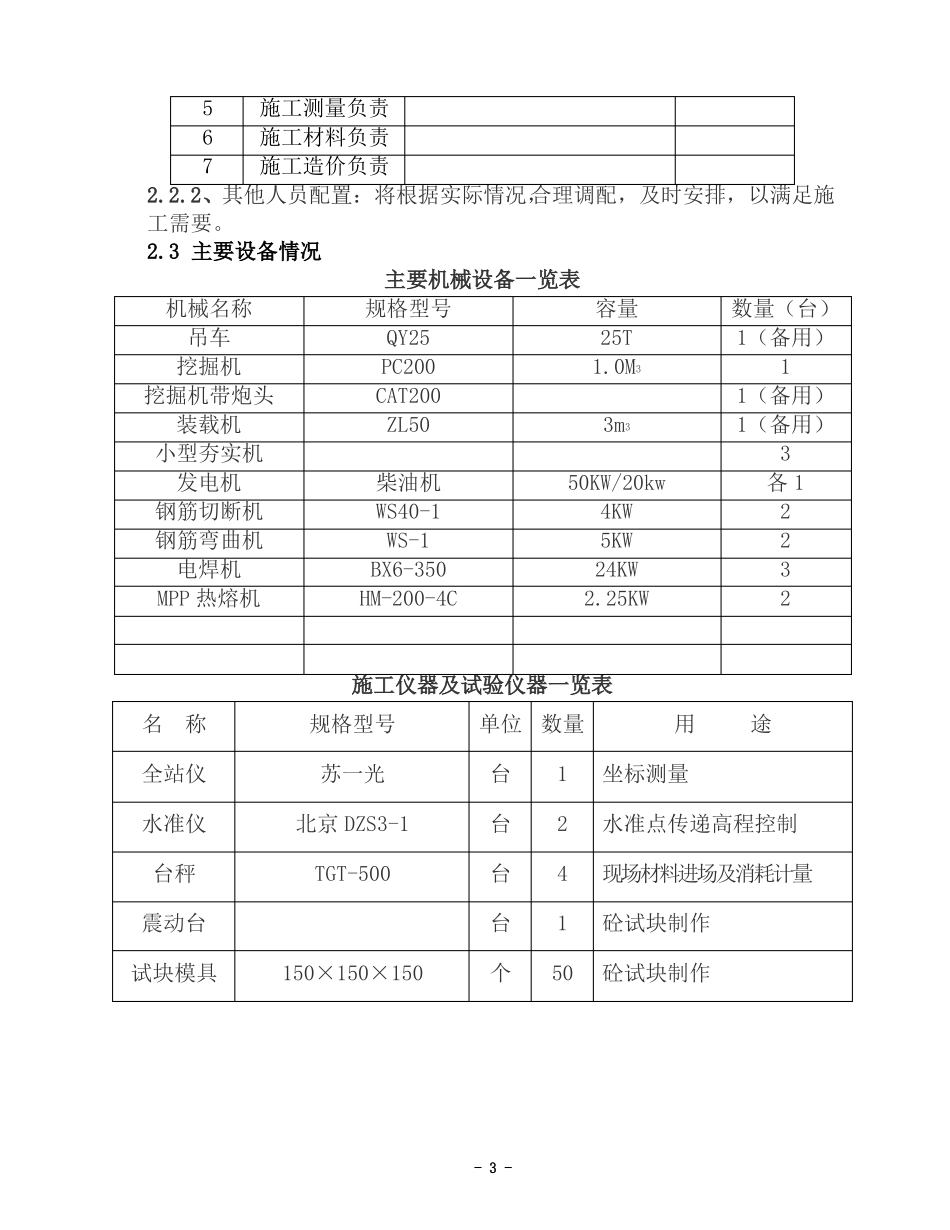

工人路电缆排管施工方案00000_第3页
3/24
郑 州 市 二 七 区 工 人 路 新 建 工 程电 力 排 管 施 工 方 案一、工程概况工人路(环翠路-南三环)位于郑州市二七区黄冈市,规划为南北向城市支路,无现状路。根据道路管网综合规划,工人路规划道路红线宽度为 46m,电力管线位于中东 22m。按郑州市供电公司《工人路(环翠路-南三环)电力排管管位需求》的要求,本条道路电力排管规模按21+1 位设计,本路段排管施工主路径长度约 290m,全段共新建电缆井 8座(7 座双口井,1 座单口人孔井),考虑到西侧用户需要设置横过路管1 处。二、编制依据1、电缆排管施工图设计及建设单位提供的其它资料。2、相关技术规范及验收规范。3、其他有关的国家及地方强制性规范和标准、有关本项目的技术会议纪要。4、我公司现阶段施工能力、管理水平及历年来承担类似工程的施工经验。三、施工组织部署 1、主要工程量序名称号型号及规格单位数 量备注- 1 -1硬质管2MPP37 孔梅花管4单口人孔井5双口人孔井6双口人孔井10 水平接地体12 电缆支架13 电缆层架14 承重复合材料井盖承重复合材料井盖15 管道基础16 管道包封CPVC-φ 175(壁厚8)MPP-φ 180(壁厚12)7 孔梅花管(7×G/CPVC-7/156-4)小型四通型工作井小型直通型工作井小型三通型工作井镀锌扁钢-40×4镀锌角钢主架L63×63×6 L=1080镀锌槽钢8# L=2700Φ 900Φ 770C15 混凝土C15、C20混凝土米米米个个个米米米个个5830315247614383056141C250C25017 管沟回填1:6 水泥土2、施工安排2.1 前期准备施工前充分做好各项准备工作,包括控制测量工作;原材料检验,砂浆、砼配合比设计;施工用水;电力供应;道路交通疏解;管线调查;施工材料等统筹安排;进场人员安全教育等确保满足施工需要。2.2 人员组织根据合同要求和我部总体施工计划,为顺利完成市政地面管线工程,我公司组织具有丰富施工和管理经验的工程技术人员担任项目主管和技术主管,并组织技术过硬、操作熟练的现场技术人员和进行监督作业。2.2.1、工程管理、技术人员配置如下:序号担任职务姓名备注1项目指挥2施工现场负责3施工质检负责4施工安全负责- 2 -5施工测量负责6施工材料负责7施工造价负责2.2.2、其他人员配置:将根据实际情况,合理调配,及时安排,以满足施工需要。2.3 主要设备情况主要机械设备一览表机械名称规格型号容量数量(台)吊车QY2525T1(备用)挖掘机PC2001.0M31挖掘机带炮头CAT2001(备用)装载机ZL503m31(备用)小型夯实机3...
